Продолжениетаб.17
|
Код |
Наименованиеинструмента |
39 3514 |
-четырехгранные |
|
39 3540 |
Линейки угловые трехгранные |
|
39 3534 |
Плиты поверочные и разметочные, плиты поверочные угловые |
|
39 3560 |
Угольники поверочные 90° |
|
39 3561 |
- лекальные плоские |
|
39 3563 |
- слесарные плоские |
|
39 3564 |
- с широким основанием |
|
39 3570 |
Призмы поверочные и разметочные |
|
39 3610 |
Шаблоны |
|
39 3633 |
Наборы радиусных шаблонов |
|
39 3612 |
Наборы резьбовых шаблонов |
|
39 3620 |
Щупы |
|
39 3621 |
Ленты измерительные металлические (рулетки) |
|
39 3631 |
Линейки измерительные |
|
39 3611 |
Наборы щупов |
|
39 4130 |
Индикаторы рычажно-пружинные |
|
39 4212 |
Индикаторы рычажно-зубчатые повышенной точности класс П) |
|
39 4213 |
- рычажно-зубчатые нормальной точности (класс Н) |
|
39 4214 |
- рычажно-зубчатые многооборотные |
|
39 4215 |
- часового типа |
|
39 4230 |
Микрометры рычажные |
|
39 4232 |
- повышенной точности (класс П) |
|
39 4233 |
- нормальной точности (класс Н) |
|
39 4253 |
Скобы с отсчетным устройством |
|
39 4242 |
- повышенной точности (класс П) |
|
39 4243 |
- нормальной точности (класс Н) |
|
39 4250 |
Нутромеры индикаторные |
|
39 4252 |
- повышенной точности (класс П) |
|
39 4240 |
- нормальной точности (класс Н) |
|
39 4261 |
Толщиномеры индикаторные ручные |
|
39 4270 |
Глубиномеры индикаторные |
|
39 4262 |
Глубиномеры индикаторные нормальной точности (класс Н) |
|
39 4420 |
Уровни |
|
39 4421 |
- рамные |
|
39 4413 |
- для измерения наружных углов |
|
39 4424 |
- с микрометрической подачей ампулы |
|
39 4425 |
- с опорной плитой с одним наклоном |
|
39 4500 |
Приборы для измерения и контроля зубчатых колес |
|
39 4510 |
Приборы для контроля / зубчатых колес (накладные) |
|
39 4511 |
- погрешности шага и шага зацепления |
|
39 4512 |
- смещения исходного контура и толщины зуба |
|
39 4513 |
- общей нормали |
|
|
|
|
|
|
|
Указателькодовна оснастку технологическую по |
|
|
ОБЩЕРОССИЙСКОМУ КЛАССИФИКАТОРУ ПРОДУКЦИИ OK 005-93 |
|
|
|
|
(выборочно) |
|
|
|
Таблица18 |
|
Код |
|
Наименование оснастки технологической |
39 6000 |
|
Оснастка технологическая для машиностроения |
|
39 6010 |
|
Оргоснастка* |
|
39 6100 |
|
Приспособления станочные |
|
39 6110 |
|
Патроны токарные и планшайбы |
|
39 6130 |
|
Тиски / к металлорежущим станкам |
|
39 6131 |
|
- машинные (станочные) |
|
396140 |
|
Головки / |
|
39 6141 |
|
- делительные универсальные |
|
39 6150 |
|
Столы/ |
|
|
|
|
|
|
|
52 |
|
|
Продолжениетаб.18 |
|
Код |
Наименование оснастки технологической |
39 6151 |
- поворотные |
|
39 6152 |
- делительные |
|
39 6160 |
Плиты/ |
|
39 6161 |
- магнитные |
|
39 6190 |
Приспособления станочные прочие |
|
39 6191 |
Цилиндры пневматические |
|
39 6810 |
Приспособления, универсально-сборные переналаживаемые станочные с пазами |
|
39 6819 |
Приспособления специализированные наладочные станочные |
|
39 6825 |
Кондукторы, универсально-сборные переналаживаемые круглые накладные |
|
39 6829 |
Приводы механизации зажима заготовок |
|
39 6860 |
Оснастка универсально-сборная разная |
|
39 6900 |
Оснастка технологическая для машиностроения прочая |
|
|
|
|
Указателькодовна инструментабразивный по
ОБЩЕРОССИЙСКОМУ КЛАССИФИКАТОРУ ПРОДУКЦИИ OK 005-93
(выборочно)
Таблица19
Код
39 8000
39 8001
39 8010
39 8020
39 8029
39 8060
39 8062
39 8080
39 8081
39 8100
39 8110
39 8120
39 8150
39 8160
39 8200
39 8300
39 8910
Наименование инструмента абразивного
Инструмент абразивный, материалы абразивные Шлифматериалы (шкурки и порошки)* Инструмент абразивный (на всех связках)* Шкурка шлифовальная (на всех основах)* Изделия из шлифовальной шкурки* Шлифпорошки* Шлифпорошки из электрокорунда белого*
Шкурка шлифовальная на бумажной и комбинированной основе* Шкурка шлифовальная на бумажной и комбинированной основе водостойкая* Инструмент на керамической связке Инструмент из электрокорунда нормального Инструмент из электрокорунда белого Инструмент из карбида кремния черного Инструмент из карбида кремния зеленого Инструмент на бакелитовой связке Инструмент на вулканитовой связке Пасты абразивные
УКАЗАТЕЛЬ КОДОВ ПРОФЕССИЙ РАБОЧИХ
по Классификатору профессий рабочих, должностей служащих и тарифных разрядов (ОКПДТР) - ОК 016-94 (выборочно)
|
Таблица 20 |
Код |
Наименование профессии |
11883 |
Долбежник |
12242 |
Заточник |
12273 |
Зуборезчик |
12277 |
Зубошлифовщик |
12920 |
Контролер |
12974 |
Контролер качества продукции и технологического процесса |
15472 |
Оператор автоматических и полуавтоматических линий станков и установок |
16045 |
Оператор станков с программным управлением |
16799 |
Полировщик |
17485 |
Протяжчик |
17636 |
Разметчик |
53
Продолжениетаб. 20
Код |
Наименование профессии |
17928 |
Резчик на пилах, ножовках и станках |
14985 |
Резьбофрезеровщик |
17986 |
Резьбошлифовщик |
18355 |
Сверловщик |
18466 |
Слесарь механосборочных работ |
18805 |
Станочник специальных металлорежущих станков |
18891 |
Строгальщик |
18897 |
Стропальщик |
19149 |
Токарь |
19153 |
Токарь-карусельщик |
19158 |
Токарь-полуавтоматчик |
19163 |
Токарь расточник |
19165 |
Токарь-револьверщик |
19479 |
Фрезеровщик |
19630 |
Шлифовщик |
Указатель кодов основных видов заготовок в машиностроении
(выборочно)
|
Таблица 21 |
Вид заготовки |
Код |
Сталь крупносортовая низкоуглеродистая |
09312Х |
Сталь стреднесортовая низкоуглеродистая |
09322Х |
Сталь мелкосортовая низкоуглеродистая |
09332Х |
Сталь сортовая конструкционная |
0950IX |
Сталь сортовая углеродистая |
09503Х |
Сталь сортовая легированная |
09504Х |
Сталь сортовая инструментальная |
0966ХХ |
Сталь сортовая быстрорежущая |
0962ХХ |
Трубы бесшовные углеродистые |
134ХХХ |
Отливки из ковкого чугуна |
41111Х |
Отливки из серого чугуна |
41112Х |
Отливки из легированных чугунов |
41114Х |
Отливки из углеродистой стали |
41121Х |
Отливки из легированной стали |
41123Х |
Штамповки из черных металлов |
41211Х |
Поковки из проката черных металлов |
41212Х |
Поковки из проката цветных металлов |
41222Х |
Металлоконструкции сварные корпусные |
41333Х |
Металлоконструкции сварные цилиндрические |
41336Х |
54
Таблица 22

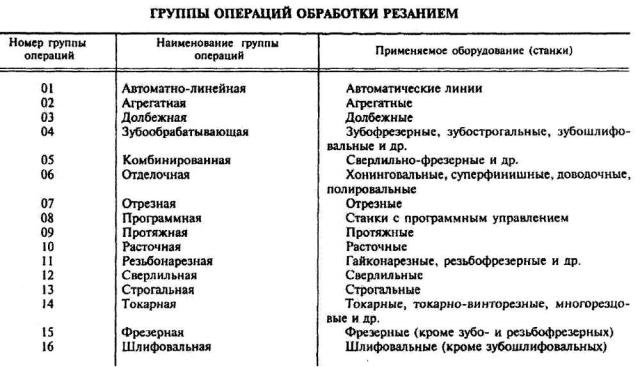

ОПЕРАЦИИ ОБРАБОТКИ РЕЗАНИЕМ
(выборочно из ГОСТ 3.1702-79)
|
|
|
Таблица 23 |
№ |
Наименование операции |
№ |
Наименование операции |
п/п |
|
п/п |
|
1 |
Автоматно-линейная |
46 |
Болтонарезная |
2 |
Агрегатная |
47 |
Гайконарезная |
3 |
Долбежная |
48 |
Резьбонакатная |
4 |
Зубодолбежная |
49 |
Вертикально - сверлильная |
5 |
Зубозакругляющая |
50 |
Горизонтально-сверлильная |
6 |
Зубонакатная |
51 |
Координатно-сверлильная |
7 |
Зубообкатывающая |
52 |
Радиально - сверлильная |
8 |
Зубоприрабатываюшая |
53 |
Сверлильно-центровальная |
9 |
Зубопритирочная |
54 |
Поперечно-строгальная |
10 |
Зубопротяжная |
55 |
Продольно-строгальная |
11 |
Зубострогальная |
56 |
Автоматная токарная |
12 |
Зуботокарная |
57 |
Вальцетокарная |
13 |
Зубофрезерная |
58 |
Лоботокарная |
14 |
Зубохонинговальная |
59 |
Резьботокарная |
15 |
Зубошевинговальная |
60 |
Токарно-бесцентровая |
16 |
Зубошлифовальная |
61 |
Токарно-винторезная |
17 |
Шлиценакатная |
62 |
Токарно-затыловочная |
18 |
Щлицестрогальная |
63 |
Токарно-карусельная |
19 |
Шлицефрезерная |
64 |
Токарно-копировальная |
20 |
Комбинированная |
65 |
Токарно-револьверная |
21 |
Виброабразивная |
66 |
Торцеподрезная центровальная |
22 |
Галтовка |
67 |
Барабанно-фрезерная |
23 |
Доводочная |
68 |
Вертикально-фрезерная |
24 |
Опиловочная |
69 |
Горизонтально-фрезерная |
25 |
Полировальная |
70 |
Гравировально-фрезерная |
26 |
Притирочная |
71 |
Карусельно-фрезерная |
27 |
Суперфинишная |
72 |
Копировально-фрезерная |
|
|
|
|
55 |
|
|
|
|
|
|
Продолжениетаб. 23 |
№ |
Наименование операции |
|
№ |
|
Наименование операции |
п/п |
|
|
п/п |
|
Продольно-фрезерная |
28 |
Хонинговальная |
73 |
|
||
29 |
Абразивно-отрезная |
74 |
|
Резьбофрезерная |
|
30 |
Ленточно-отрезная |
75 |
|
Фрезерно-центровальная |
|
31 |
Ножовочно-отрезная |
76 |
|
Шпоночно-фрезерная |
|
32 |
Пило-отрезная |
77 |
|
Бесцентрово-шлифовальная |
|
33 |
Токарно-отрезная |
78 |
|
Вальце шлифовальная |
|
34 |
Фрезерно-отрезная |
79 |
|
Внутришлифовальная |
|
35 |
Расточная с ЧПУ |
80 |
|
Заточная |
|
36 |
Сверлильная с ЧПУ |
81 |
|
Координатно-шлифовальная |
|
37 |
Токарная с ЧПУ |
82 |
|
Круглошлифовальная |
|
38 |
Фрезерная с ЧПУ |
83 |
|
Ленточно-шлифовальная |
|
39 |
Шлифовальная с ЧПУ |
84 |
|
Обднрочно-шлифовальная |
|
40 |
Вертикальнопротяжная |
85 |
|
Плоскошлифовальная |
|
41 |
Горизонтально-протяжная |
86 |
|
Резьбошлифовальная |
|
42 |
Алмазно-расточная |
87 |
|
Торцешлифовальиая |
|
43 |
Вертикально-расточная |
88 |
|
Центрошлифовальная |
|
44 |
Горизонтально-расточная |
89 |
|
Шлифовально-затыловочная |
|
45 |
Координатно-расточная |
90 |
|
Шлицешлифовальная |
|
|
КЛЮЧЕВЫЕ СЛОВА ТЕХНОЛОГИЧЕСКИХ ПЕРЕХОДОВ |
||||
|
при оформлении технологических карт |
||||
|
по ГОСТ 3.1702-79 |
||||
|
|
|
|
|
Таблица 24 |
№ |
Ключевое слово |
|
№ |
|
Ключевое слово |
п/п |
|
|
п/п |
|
|
1 |
Вальцевать |
|
27 |
|
Сверлить |
2 |
Врезаться |
|
28 |
|
Строгать |
3 |
Галтовать |
|
29 |
|
Суперфинишировать |
4 |
Гравировать |
|
30 |
|
Точить |
5 |
Довести |
|
31 |
|
Хонинговать |
6 |
Долбить |
|
32 |
|
Шевинговать |
7 |
Закруглить |
|
33 |
|
Шлифовать |
8 |
Заточить |
|
34 |
|
Цековать |
9 |
Затыловать |
|
35 |
|
Центровать |
10 |
Зенкеровать, зенковать |
|
36 |
|
Фрезеровать |
11 |
*Навить |
|
37 |
|
Выверить |
12 |
*Накатать |
|
38 |
|
Закрепить |
13 |
Нарезать |
|
39 |
|
Настроить |
14 |
Обкатать |
|
40 |
|
Переустановить |
15 |
Опилить |
|
41 |
|
Переустановить и закрепить |
16 |
Отрезать |
|
42 |
|
Переустановить, выверить и закрепить |
17 |
Подрезать |
|
43 |
|
Переместить |
18 |
Полировать |
|
44 |
|
Поджать |
19 |
Притирать |
|
45 |
|
Проверить |
20 |
Приработать |
|
46 |
|
Смазать |
21 |
Протянуть |
|
47 |
|
Снять |
22 |
Развернуть |
|
48 |
|
Установить |
23 |
*Развальцевать |
|
49 |
|
Установить и выверить |
24 |
*Раскатать |
|
50 |
|
Установить и закрепить |
25 |
Рассверлить |
|
51 |
|
Установить, выверить и закрепить |
26 |
Расточить |
|
|
|
|
Примечание: * Операции, не относящиеся к операциям обработки резанием, но выполняемые на оборудовании, которое применяется при обработке резанием.
56

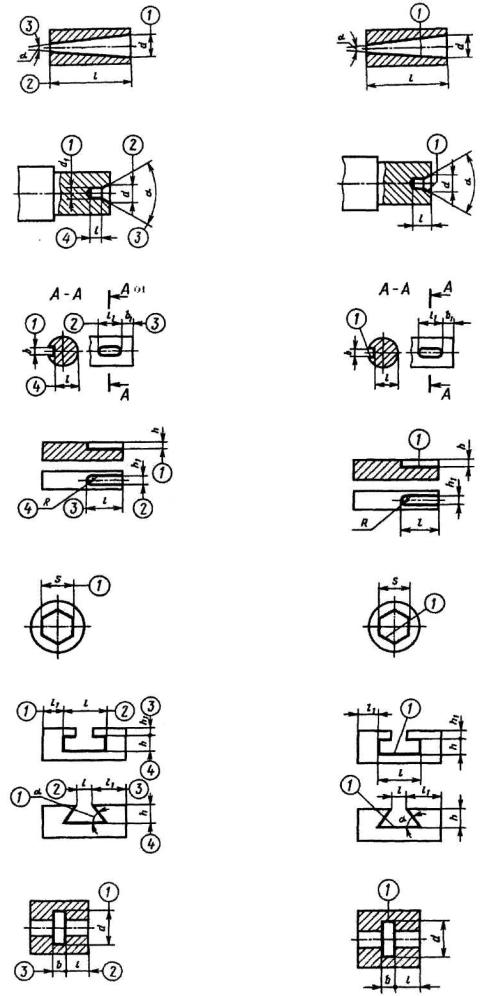

ПРИМЕРЫ ПОЛНОЙ И СОКРАЩЕННОЙ ЗАПИСИ СОДЕРЖАНИЯ ПЕРЕХОДОВ ОБРАБОТКИ РЕЗАНИЕМ
(выборочно из ГОСТ 3.1702-79)
|
|
|
|
|
Таблица 25 |
|
Экиз |
Запись перехода |
Эскиз |
Запись перехода |
|||
|
полная |
|
|
сокращенная |
||
|
Точить |
|
|
Точить |
|
|
|
(шлифовать, |
|
|
(шлифовать, |
|
|
|
притереть, |
|
|
притереть, |
|
|
|
полировать и т. п.) |
|
полировать и т. п.) |
|||
|
поверхность, выдер- |
|
поверхность 1 |
|
||
|
живая размеры 1 и |
|
|
|
||
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Точить |
до- |
|
Точить |
до- |
|
|
(шлифовать, |
|
(шлифовать, |
|||
|
вести, |
полировать |
|
вести, полировать и |
||
|
и т.п.) канавку, |
|
т. п.) канавку 1 |
|
||
|
выдерживая |
раз- |
|
|
|
|
|
меры 1—3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Точить |
|
|
Точить |
|
|
|
(шлифовать, |
|
|
(шлифовать, при- |
||
|
притереть и т. п.) |
|
тереть и т.п) конус |
|||
|
конус, |
выдерживая |
|
1 |
|
|
|
размеры 1и2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Точить |
по- |
|
Точить |
|
|
|
(шлифовать, |
|
|
|||
|
лировать и т. |
п.) |
|
(шлифовать, по- |
|
|
|
криволинейную |
|
лировать и т. п.) |
|
||
|
|
криволинейную |
|
|||
|
поверхность, |
вы- |
|
|
||
|
|
поверхность 1 |
|
|||
|
держивая размеры |
|
|
|||
|
1—6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Нарезать |
|
|
Нарезать |
|
|
|
(фрезеровать, |
|
|
(фрезеровать, |
|
|
|
накатать, |
|
|
накатать и т. п.) |
|
|
|
шлифовать и т. п.) |
|
резьбу 1 |
|
||
|
резьбу, |
|
|
|
|
|
|
выдерживая |
|
|
|
|
|
|
размеры 1 и 2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
57 |
|
|
|
|
|
|
|
Расточить |
|
|
Расточить |
|
(зенкеровать, |
|
|
(зенкеровать, |
|
развернуть и т. п.) |
|
развернуть и т. п.) |
|
|
коническое |
выдер- |
|
отверстие / |
|
отверстие, |
|
|
|
|
живаяразмеры1—3 |
|
|
|
|
|
|
|
|
|
Центровать |
|
Центровать торец |
|
|
|
1 |
||
|
торец, выдерживая |
|
||
|
размеры1—4 |
|
|
|
|
|
|
|
|
|
Фрезеровать |
|
Фрезеровать |
|
|
шпоночный |
паз, |
|
шпоночныйпаз 1 |
|
выдерживая размеры |
|
|
|
|
1—4 |
|
|
|
|
|
|
|
|
|
Фрезеровать паз по |
|
Фрезероватьпаз1 |
|
|
разметке, |
раз- |
|
поразметке |
|
выдерживая |
|
|
|
|
меры1—4 |
|
|
|
|
|
|
|
|
|
Долбить |
|
|
Долбить(протянуть) |
|
(протянуть) |
|
|
шестигранник 1 |
|
шестигранник, |
|
|
|
|
выдерживая |
размер |
|
|
|
1 |
|
|
|
|
|
|
|
|
|
Фрезеровать |
|
Фрезеровать |
|
|
(протянуть) |
паз, |
|
(протянуть) паз 1 |
|
выдерживая |
размеры |
|
|
|
1—4 |
|
|
|
|
|
|
|
|
|
Расточитьканавку» |
|
Расточитьканавку 1 |
|
|
|
|
||
|
выдерживаяразмеры |
|
|
|
|
/—3 |
|
|
|
|
|
|
|
|
58
ЛИ Т Е Р А Т У Р А
1.Технология машиностроения: В 2 кн. Кн. 2. Производство деталей машин: Учеб. пособ. для вузов/ Э.Л.Жуков, И.И.Козарь, С.Л.Мурашкин и др.; Под ред. С.Л.Мурашкина. -2-е изд., доп.-М.: Высш. шк., 2005.- 295с.:ил.
2.Общероссийский классификатор профессий рабочих, должностей служащих и тарифных разрядов ОК 016-94. – М. ИПК Издательство стандартов, 2001.-252с.
3.Общероссийский классификатор продукции ОК 005-93. Том 1 классы 1-40 – М. Издательство стандартов, -2000.- 452с.
4.ГОСТ 3.1102-81.Стадии разработки и виды документов. М.: ИПК Издательство стандартов, 2003.-7с.
5.ГОСТ 3.1103-82. Основные надписи. М.: ИПК Издательство стандартов, 2003,- 12с.
6.ГОСТ 3.1105-84. Формы и правила оформления документов общего назначения. М.: ИПК Издательство стандартов, 2003,- 21с.
7.ГОСТ 3.1118-82. Формы и правила оформления маршрутных карт. М.: ИПК Издательство стандартов, 2003,- 22с.
8.ГОСТ 3.1201-85. Система обозначения технологической документации. М.: ИПК Издательство стандартов, 2003,- 10с.
9.ГОСТ 3.1702-79. Правила записи операций и переходов. Обработка резанием. М.: ИПК Издательство стандартов, 2003,-21с.
10.Пухальский В.А., Стеценко А.В. Как читать чертежи и технологические документы. М.: Машиностроение, 2005. 144 с, ил.
11.Технология машиностроения: учебник для студ. высш. учеб. заведений / [Л.В.Лебедев, В.У.Мнацаканян, А.А.Погонин и др.]. — М. : Издательский центр
«Академия», 2006. — 528 с.
|
|
|
59 |
|
|
С О Д Е Р Ж А Н И Е |
|
1. |
Система обозначения технологической документации |
3 |
|
2. |
Система классификации технологических операций в машиностроении |
6 |
|
3. |
Оформление технологической документации |
11 |
|
|
|
3.1. Заполнение основной надписи технологических карт |
11 |
|
|
3.2. Маршрутная карта |
15 |
|
|
3.3. Операционная карта |
22 |
|
|
3.4. Карта эскизов |
24 |
|
|
3.5. Документы технического контроля |
26 |
|
|
3.6. Титульный лист комплекта документов |
29 |
4. |
Указатель кодов на металлообрабатывающее оборудование |
30 |
|
5. |
Указатель кодов на инструмент |
32 |
|
6. |
Указатель кодов на оснастку технологическую |
40 |
|
7. |
Указатель кодов на инструмент абразивный |
41 |
|
8. |
Указатель кодов профессий рабочих |
41 |
|
9. |
Указатель кодов основных видов заготовок в машиностроении |
42 |
|
10. |
Группы операций обработки |
43 |
|
11. |
Операции обработки резанием |
43 |
|
12. |
Ключевые слова технологических переходов |
44 |
|
13. |
Примеры полной и сокращенной записи переходов обработки резанием |
45 |
|
14. |
Литература |
47 |
|
15. |
Содержание |
48 |
|
