III. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ.

3.1. ОСНОВНЫЕ ОПРЕДЕЛЕНИЯ.

Термины и определения основных понятий технологических процессов изготовления изделий в машиностроении устанавливаются ГОСТ 3.1109-82 «Термины и определения основных понятий» Единой системы технологической документации (ЕСТД).

Комплект технологической документации - совокупность комплектов документов технологических процессов и отдельных документов, необходимых и достаточных для выполнения технологических процессов при изготовлении и ремонте изделия или его составных частей

Комплект документов технологического процесса (операции) - совокупность технологических документов, необходимых и достаточных для выполнения технологического процесса (операции) изготовления детали, изделия.

3.2. КОМПЛЕКТНОСТЬ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ДЕТАЛИ.

Состав и формы карт, входящих в комплект документов, зависят от вида технологического процесса (единичный, типовой или групповой), типа производства и степени использования разработчиком (предприятием, учебным заведением) средств вычислительной техники и автоматизированной системы управления производством (АСУП) и устанавливаются ГОСТ

3.1119-83 ЕСТД.

Так как многие предприятия работают по серийному типу производства, то можно принять за основу комплект технологических документов №9 по ГОСТ 3.1119-83, который установлен для среднесерийного и крупносерийного производства:

ВЫБОР: + + - - + + +

документов

- обязательный документ.

- по решению разработчика документации.

ТЛ – титульный лист; МК – маршрутная карта; ВО – ведомость оснастки; КК – комплектовочная карта; ВОП – ведомость операций; ОК – операционная карта; КЭ – карта эскизов. Все технологические карты применяются в горизонтальном исполнении, согласно ГОСТов ЕСТД на соответствующие технологические карты.

По опыту базового предприятия ЗАО «Нязепетровский краностроительный завод» устанавливаем комплект технологических документов на изготовление деталей при выполнении курсового и дипломного проектов в следующей комплектности: ТЛ; МК; КЭ; ОК; ВОП, без разработки: ВО – ведомости оснастки и КК – комплектовочной карты.

ТЛ – устанавливается ГОСТ 3.1105-84 «Формы и правила оформления документов общего назначения». Для оформления титульного листа комплекта технологических документов следует применять форму № 2.

МК - устанавливается ГОСТ 3.1118-82 «Формы и правила оформления маршрутных

6 - наименование изделия (детали, сборочной единицы) по основному конструкторскому документу;

7- общая единица нормирования, принятая для всего технологического процесса.; указывается количество деталей, на которое установлена норма расхода материала (например, 1,10,100 шт., и др.) В маршрутных картах эта графа не заполняется;

8 - номер операции, выполняемой в технологически последовательности изготовления изделия (включая контроль и перемещения). Графа заполняется у операционных карт и карт эскизов. Номер операции проставляется тремя знаками с интервалом через пять единиц; Например - первая операция - 005; вторая - 010; третья – 015 и т.д.;

12 - характер работы, выполняемой лицами, подписывающими документ; 13 - фамилии лиц, участвующих в разработке и оформлении и контроле документа; 14 - подписи лиц, ответственных за разработку и оформление документа; 15 - дата подписи;

16 - указание дополнительной информации (по применяемости в изделии, вариантам исполнения и т.п.) Заполняется согласно требований отраслевых НТД. Обычно не заполняется; 17 - обозначение номера изделия, с которого вводится данный документ. Заполняется в соответствии с требованиями, установленными на уровне предприятия, отрасли. Обычно не

заполняется; 18 - обозначение основного документа (комплекта документов на технологический процесс

или операцию), куда входит данный документ - по ГОСТ 3.1201-85. Пример - 02141.00001; 19 - общее количество листов данного документа (маршрутной - карты, операционной

карты и т.п.); 20 - порядковый номер листа документа;

21 - условное обозначение вида документа по ГОСТ 3.II02-8I: маршрутная карта - МК; операционная карта - 0К; карта эскизов – КЭ и т.п.;

22 - наименование документа.

СВЕДЕНИЯ, ВНОСИМЫЕ В ДОПОЛНИТЕЛЬНЫЕ ГРАФЫ ОСНОВНОЙ НАДПИСИ ТЕХНОЛОГИЧЕСКИХ КАРТ - ОК, КЭ

9 – номер рабочего места, на котором выполняется операция; 10 – номер участка, на котором выполняется операция; 11 – номер цеха, в котором выполняется операция.

В учебных работах данные графы не заполняются.

14

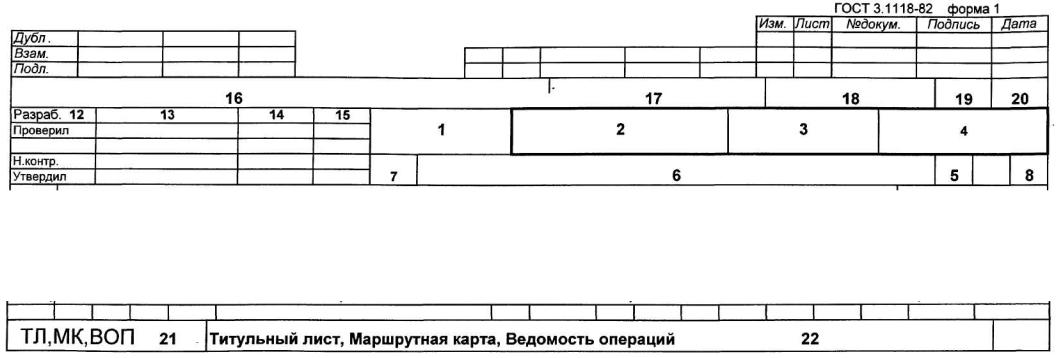

Рис. 1. Основная надпись технологических карт для ТЛ; МК; ВОП.

15

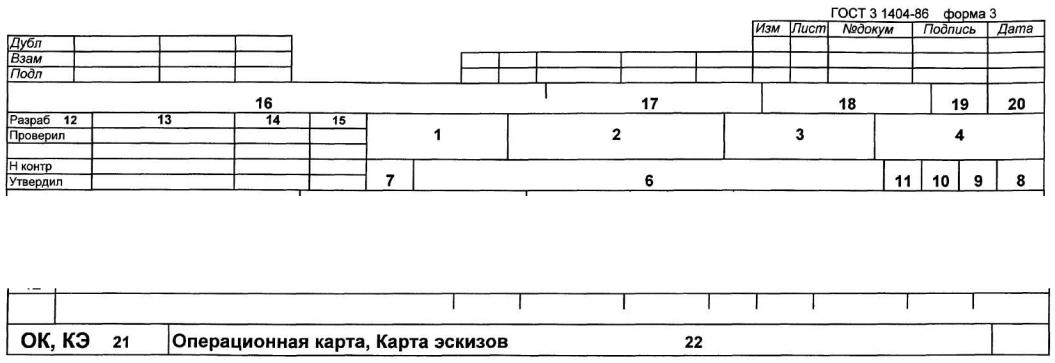

Рис.2. Основная надпись технологических карт для ОК; КЭ.

16

3.4. ОСНОВНЫЕ ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ КАРТ ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ.

Согласно ЕСТД различают три вида заполнения карт технологической документации в зависимости от вида технологического процесса (единичный, типовой или групповой) и типа производства: маршрутное, маршрутно-операционное и операционное описание технологического процесса (ТП).

Маршрутное описание ТП - производится описание содержания всех операции изготовления детали в технологической их последовательности на маршрутных картах (МК) без указания технологических переходов. Применяется в опытном и единичном типах производства.

Маршрутно – операционное описание ТП – производится описание содержания всех операции изготовления детали в технологической их последовательности на маршрутных картах (МК) при этом предусматривается краткое описание содержания отдельных операций по маршрутному описанию, и подробное описание с указанием переходов технологическисложных операции по операционному методу. Применяется в единичном и мелкосерийном типах производства.

Операционное описание ТП - в операционном технологическом процессе маршрутная карта (МК) содержит только наименование всех операций в технологической последовательности, включая контроль, перечень документов, применяемых при выполнении операции, технологическое оборудование и трудозатраты. Сами операции разрабатываются на операционных картах (ОК) с детальным описанием каждой операции по переходам с выполнением карты эскизов (КЭ) для каждой операции, позиции и установа. Применяется в крупносерийном и массовом типах производства.

К заполнению граф технологических документов предъявляются следующие требования.

-каждая строка мысленно делится по горизонтали пополам, и информацию записывают в нижней ее части, оставляя верхнюю часть свободной для внесения изменений.

-для граф, выделенных утолщенными линиями, существует три варианта заполнения:

а) графы заполняются кодами и обозначениями по соответствующим классификаторам и стандартам. Вариант используется разработчиками, внедрившими автоматизированную систему управления производством;

б) информация записывается в раскодированном виде; в) информация дается в виде кодов с их расшифровкой; при курсовом и дипломном

проектировании выполнять этот вариант заполнения.

Для изложения технологических процессов в технологических картах используют способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ. Служебные символы условно выражают состав информации, размещаемой в графах данного типа строки формы документа. Простановка служебных символов является обязательной. В качестве обозначения служебных символов приняты прописные буквы русского алфавита, проставляемые перед номером соответствующей строки. Указание соответствующих служебных символов (для типов строк в зависимости от размещаемого состава информации) следует выполнять в соответствии с табл. 11. Между строками с разными служебными символами следует оставлять пустую строку.

17

Таблица 11

Сведения, вносимые в графы технологических карт, расположенные на строке с указанным служебным символом.

Обозначение служебного Содержание информации, вносимой в графы, расположенные на строке символа

МИнформация о применяемом основном материале и исходной заготовке, о применяемых исходных и комплектующих материалах, кодах единицы величины, единицы нормирования, количестве на изделие и нормы расхода

АНомер цеха, участка, рабочего места, где выполняется операция; номер операции, код и наименование операции, обозначение документов, применяемых при выполнении операции

БКод, наименование оборудования и информация по трудозатратам

ОСодержание операции (перехода)

ТИнформация о применяемой при выполнении операции технологической оснастке

РИнформация о режимах обработки

При заполнении информации в строках, имеющих служебный символ «М», следует руководствоваться указаниями - табл. 13, для установления кода заготовки - табл. 21 и рабочим чертежом детали.

При заполнении информации в строках, имеющих служебный символ «А», следует руководствоваться указаниями - табл. 13 и 14, для установления кода и наименования операции табл. – 4 -10 и табл. - 22; 23, разработанными согласно «Классификатора КТО

1 85 151» и ГОСТ 3.1702-79

При заполнении информации в строках, имеющих служебный символ «Б», следует руководствоваться для установления кода и наименования оборудования - таб. 16 и кода профессии рабочего - таб. 20, разработанными согласно «Общероссийского классификатора продукции ОК 005-93» и «Общероссийского классификатора профессий рабочих, должностей служащих и тарифных разрядов ОК 016-94».

При заполнении информации на строках, имеющих служебный символ «О», следует руководствоваться требованиями, которые устанавливают правила записи операций и переходов в операционной карте (ОК) - табл. 14 и 25.

При заполнении информации в строках, имеющих служебный символ «Т», следует руководствоваться требованиями классификаторов, государственных и отраслевых стандартов на кодирование (обозначение) и наименование технологической оснастки - табл. 17; 18; 19.

Информацию о применяемой на операции технологической оснастке записывают в следующей последовательности: 1) приспособления; 2) вспомогательный инструмент; 3) режущий инструмент; 4) слесарно-монтажный инструмент; 5) специальный инструмент; 6) средства измерения. Разделение информации по каждому средству технологической оснастки следует выполнять через знак «;».

Сведения о выбранном для выполнения операции инструменте заносят в технологические карты. По ГОСТам ЕСТД – указывается наименование, обозначение по стандарту и номер ГОСТа (пример: Резец 2102-0171 ГОСТ 21151-75). Данное условное обозначение инструмента не отражает полную характеристику выбранного инструмента и вызывает трудности при применении технологических карт на рабочих местах рабочими станочниками, поэтому в технологических документах допускается записывать дополнительную информацию. [10]; [11].

18

Следует указывать код инструмента, полное наименование и обозначение по стандарту, дополнительные сведения (табл.12) и ГОСТ инструмента. (пример: 392192 резец токарный сборный расточной с мех. креплением ТСП 2145-0551 державка ф26мм. L 170мм. правый, пластинка 3х- гранной формы с углом в плане φ = 92° Т15К6

ГОСТ 20874-75)

Вспомогательный и мерительный инструмент указываются в картах технологической документации также с дополнительными сведениями в зависимости от вида и типа инструмента.

При использовании нестандартного инструмента в технологической документации указывают номер по конструкторскому документу.

3.5. МАРШРУТНАЯ КАРТА

Маршрутная карта (МК) является основным и обязательным документом любого технологического процесса. Формы и правила оформления маршрутных карт регламентированы согласно ГОСТ З.1118—82 (Формы и правила оформления маршрутных карт).

При операционном описании ТП все сведения, вносимые в отдельные графы и строки маршрутной карты (МК), определяют из табл. 13. и рис. 3.

Пример заполнения маршрутной карты рис.4

19

Таблица 13

Сведения, вносимые в отдельные графы и строки маршрутной карты (МК)
