2. Обозначения

В КОМПАС 3D установлены такие значения параметров обозначений, которые наиболее часто используются в конструкторской документации (рис. 4).

Рис.4. Панель Обозначения

Чтобы изменить параметры обозначений в текущей модели, вызовите команду Настройка – Параметры... – Текущая деталь. Раскройте раздел Условные обозначения в левой части появившегося диалога. Он содержит следующие подразделы, позволяющие установить параметры обозначений текущей модели:

– Линия-выноска,

– Шероховатость,

– Отклонения формы и база.

Настройка параметров обозначений производится так же, как для соответствующих обозначений в графическом документе (рис. 5).

Плоскость обозначения располагается параллельно базовой. В качестве базовой плоскости используется одна из координатных плоскостей.

Первоначально базовая плоскость выбирается системой автоматически в зависимости от расположения модели относительно плоскости экрана. При необходимости вы можете выбрать другую базовую плоскость, а также сместить плоскость обозначения параллельно самой себе.

Чтобы сменить базовую плоскость, укажите нужную плоскость в поле Базовая плоскость.

Линия-выноска, обозначения маркировки и клеймения, а также допуск формы могут иметь более одного ответвления.

Все ответвления одного обозначения должны лежать в плоскости этого обозначения, т.е. в качестве второй и последующих начальных точек ответвления должны быть указаны точки, принадлежащие плоскости обозначения. Для облегчения указания точек используются привязки.

Рис.5. Панель параметров при построении линии-выноски

Задание 1 на простановку размеров

Целью упражнения является работа с простановкой размеров и обозначений.

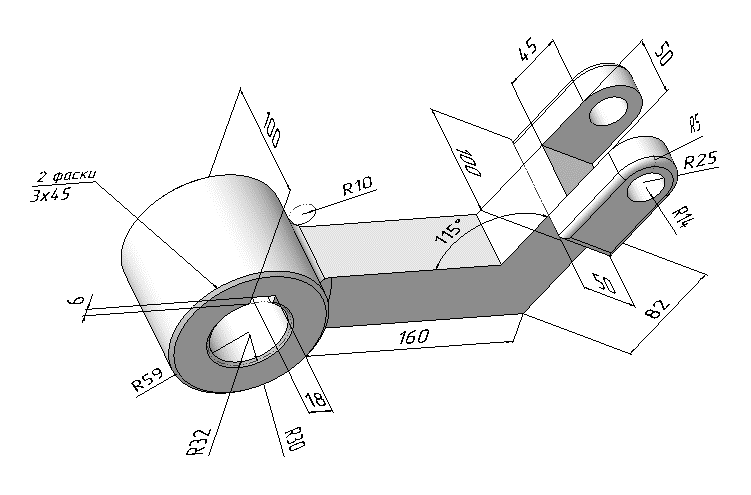

Создайте деталь Рычаг и сохраните в файле Фамилия 7-1.

Для размеров используйте разные типы простановки:

  • производные размеров в эскизах и операциях,

  • размеры оформления, проставленные ручным способом.

Выполните два сечения модели:

1 – вдоль по середине всей модели.

2 – по центру цилиндрической части модели.

Задание 2

Целью упражнения является работа с простановкой размеров и обозначений.

Создайте деталь Вентилятор и сохраните в файле Фамилия 7-2. Размеры проставляйте по аналогии с заданием 1.

Задание 3

Целью упражнения является работа с простановкой размеров и обозначений.

Создайте деталь Осушитель и сохраните в файле Фамилия 7-3. Размеры проставляйте по аналогии с заданием 1.

Тест

1. Какие размеры являются подчиненными для эскизов?

  1. производные

  2. проекционные

  3. информационные

  4. управляющие

ответ C

2. Какая кнопка предназначена для простановки подчиненных размеров?

ответ 1 и 4 и 3

3. Размеры, проставляемые ручным способом:

  1. Резьба

  2. Радиус

  3. Диаметр

  4. Шероховатость

ответ 4

4. Название меню, в котором находятся команды простановки размеров:

ответ Размеры

5. Можно ли отобразить размеры, проставленные системой в операциях (ДА/НЕТ)?

ответ Да

  1. Какие обозначения можно проставить в трехмерном режиме модели?

  1. База

  2. Шероховатость

  3. Разрез

  4. Обозначение позиций

ответ А и B и D

  1. Какие параметры требуется указывать при простановке обозначений?

  1. Объект

  2. Угол наклона

  3. Точка начала полки

  4. Базовая плоскость

ответ D и C

  1. Как обозначаются позиции в трехмерном режиме?

  1. буквами русского алфавита

  2. буквами английского алфавита

  3. числами

  4. произвольным текстом

ответ C

  1. Как обозначаются базы в трехмерном режиме?

  1. числами

  2. буквами русского алфавита

  3. буквами английского алфавита

  4. произвольным текстом

ответ B

  1. Передаются ли в чертеж обозначения трехмерного режима модели (ДА/НЕТ)?

ответ Да
