Простановка размеров и обозначений

1. Размеры

КОМПАС 3D позволяет создать различные варианты размеров и обозначений в трехмер­ных моделях и сборках.

Команды простановки размеров и обозначений сгруппированы в меню Оформление, а кнопки для вызова команд — на панелях Размеры (рис. 1) и Обозначения.

Рис.1. Панель Размеры

Созданные размеры и обозначения можно передать в чертеж при создании в нем ассо­циативных видов модели.

Переданные в чертеж размеры и обозначения являются проекционными обозначениями.

Размеры в модели могут быть двух типов: управляющие и информационные. От типа размера зависит, влияет размер на объект модели или, наоборот, объект влияет на раз­мер.

Управляющий размер — это размер, который управляет геометрией объекта модели. Значение управляющего размера может быть изменено пользователем. После этого объект, имеющий данный размер, перестраивается так, чтобы удовлетворять новому значению размера. Признаком управляющего размера является прямоугольная рамка вокруг его значения. Эта рамка на печать не выводится.

Информационный размер — это размер, которым управляет объект модели. Изменение значения информационного размера невозможно. Если объект, к которому проставлен информационный размер, был перестроен, то происходит перестроение размера и пере­счет его значения.

При работе с моделью можно использовать размеры эскизов и операций. Кроме того, возможно создание размеров — элементов оформления.

– Размеры эскизов и операций: в Дереве модели не отображаются, видны на экране только при создании операции и в специальном режиме; могут быть как управляющими, так и информационными; в чертеж не передаются.

– Размеры — элементы оформления:

• производные размеры — это размеры эскизов и операций, представленные в ви­де элементов оформления; наследуют тип соответствующих размеров; в Дереве модели отображаются как подчиненные объекты эскизов или операций; могут быть переданы в чертеж;

• размеры, проставленные к модели вручную; всегда информационные; в Дереве модели отображаются как самостоятельные объекты модели; могут быть пе­реданы в чертеж.

Производные размеры

Размеры эскизов и размеры операций можно представить в виде элементов оформле­ния. В результате в окне модели появляются производные размеры, соответствующие размерам эскизов и операций. В Дереве модели производные размеры отображают­ся подчиненными эскизам и операциям.

Чтобы размеры эскизов или операций представить в виде элементов оформления, вы­полните следующие действия.

1. Вызовите команду Оформление — Производные размеры. Кнопка для вызова этой команды находится на панели Размеры .

2. Выделите в Дереве модели объекты, размеры которых требуется отобразить в виде элементов оформления, или укажите в окне модели любой примитив объектов: грань, ребро или вершину (рис. 2).

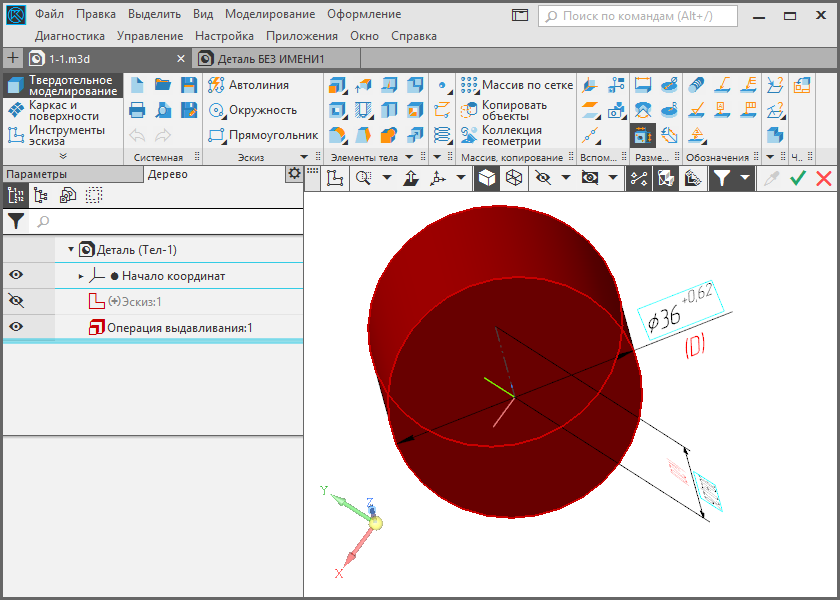

Рис.2. Выполнение команды Производные размеры

Производные размеры выбранных объектов появляются в окне модели и в Дереве модели. Цвет отображения размеров в окне по умолчанию фиолетовый. Производные размеры для размеров с нулевым значением отображаются только в Дереве модели. В окне модели эти производные размеры не отображаются.

Управляющие размеры эскизов и операций, представленные как элементы оформления, сохраняют свой тип, т.е. остаются управляющими. При изменении значения такого раз­мера модель перестраивается. Изменение значения производного размера производит­ся в диалоге установки значения размера.

Производные размеры можно передать в чертеж при создании в нем ассоциативных ви­дов модели. Переданные в чертеж размеры являются проекционными обозначениями.
