Операции построения массивов и оболочки в автоматизированной системе компас

1. Массивы

При построении модели может потребоваться произвести несколько одинаковых операций так, чтобы образовавшиеся элементы были определенным образом упорядочены (например, образовывали прямоугольный массив или были симметричны относительно плоскости).

Для выполнения подобных задач вы можете создавать массивы элементов.

• Массив по сетке;

• Массив по концентрической сетке;

• Массив вдоль кривой;

• Зеркальный массив.

После вызова команды на Панели параметров появятся элементы управления, которые позволяют задать параметры операции.

Массив элементов состоит из экземпляров.

Каждый экземпляр массива является копией исходного элемента (или группой копий исходных элементов).

Экземпляры массива элементов отображаются в Дереве модели как отдельные объекты, подчиненные массиву. Экземпляру, в свою очередь, подчиняются копии элементов.

Чтобы развернуть список экземпляров, щелкните мышью на значке "плюс", расположенном слева от пиктограммы массива в Дереве модели.

Справа от пиктограммы экземпляра массива в круглых скобках отображается номер этого экземпляра.

• Если сетка параллелограммная, номер экземпляра массива состоит из двух чисел. Первое — номер экземпляра вдоль первой оси сетки, второе — номер экземпляр вдоль второй оси (нумерация экземпляров начинается с единицы).

• Если сетка концентрическая, номер экземпляра массива состоит из двух чисел. Первое — номер экземпляра в радиальном направлении, второе — номер экземпляра в кольцевом направлении (нумерация экземпляров начинается с единицы).

• Если копии расположены вдоль кривой, номер экземпляра массива отсчитывается по порядку расположения экземпляров, начиная от исходного.

М ассив по сетке

Для вызова команды нажмите кнопку Массив по сетке на инструментальной панели Массивы или выберите ее название в меню Моделирование – Массивы.

Выберите объект для копирования – указанием, операция, тело, поверхность, кривая (рис. 1).

Задайте параметры копирования:

• Направление и наклон осей сетки (Направление 1 и Направление 2).

• Количество экземпляров вдоль каждой из осей.

• Расстояние между соседними или крайними экземплярами массива.

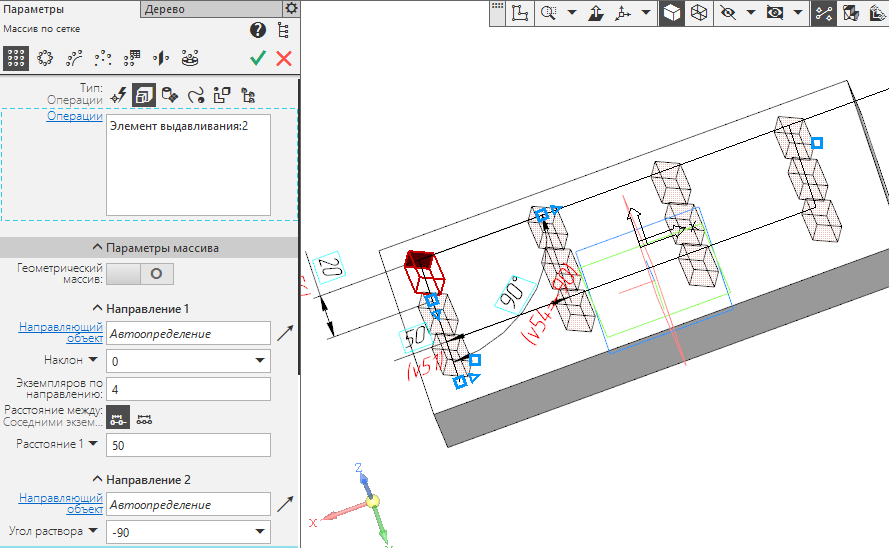

Рис. 1. Параметры команды

Если требуется создать экземпляры массива во всех узлах сетки, активизируйте в Дополнительных параметрах переключатель Стандартная схема. Активизация переключателя Удалять копии внутри сетки означает, что экземпляры массива будут созданы только по периметру сетки .

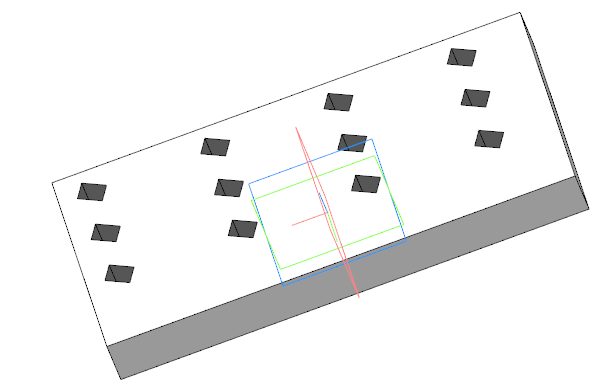

Рис. 2. Результат операции

Массив по концентрической сетке

П озволяет создать массив, элементы которого располагаются в узлах концентрической сетки.

Элементы, которые требуется скопировать, можно выделить в Дереве модели как перед вызовом команды, так и после.

Для вызова команды нажмите кнопку Массив по концентрической сетке на инструментальной панели Массивы или выберите ее название в меню Моделирование – Массивы.

Концентрическая сетка характеризуется положением ее плоскости и центра, радиусами окружностей и углом между пересекающими их радиальными лучами.

Чтобы задать положение плоскости сетки и ее центра, укажите Ось массива. Плоскость сетки будет перпендикулярна оси массива, а центр сетки будет лежать на этой оси.

Введите количества экземпляров в радиальном и кольцевом направлениях (рис. 3).

Введите значение углового шага в кольцевом направлении.

Введите значение шага в радиальном направлении.

Рис. 3. Параметры операции

Значения количества и шага экземпляров можно задать с помощью характерных точек.

Группа Ориентация управляет ориентацией экземпляров массива относительно проекционных плоскостей .

Рис. 4. Результат операции
