Операции построения дополнительных конструктивных элементов в системе компас

Ориентация системы на формирование моделей конкретных деталей, содержащих типичные конструктивные элементы, упрощает выполнение некоторых характерных операций. К ним относятся операции создания фаски, скругления, сечения, круглого отверстия.

Для упрощения задания параметров этих элементов их создание выделено в отдельные команды.

Так, для построения фаски не нужно рисовать эскиз, перемещать его вдоль ребра и вычитать получившийся объем из основного тела. Достаточно указать ребра для построения фаски и ввести ее параметры – величину катетов или величину катета и угол.

Чтобы выполнить операции построения дополнительных конструктивных элементов, вы можете вызвать команды меню Моделирование.

Кнопки для вызова этих команд находятся на панели Элементы тела.

• Скругление;

• Фаска;

• Сечение;

• Отверстие.

1. Скругление и фаска

Команда Скругление позволяет скруглить указанные ребра детали.

Команда не выполняется для ребер, образованных гладко сопряженными гранями.

Для вызова команды нажмите кнопку Скругление на инструментальной панели Элементы тела.

Введите радиус скругления в соответствующее поле на панели Параметры.

Тип скругления можно выбрать с помощью группы переключателей. По умолчанию активен переключатель Постоянный радиус. Если необходимо построить скругление с переменным радиусом, активизируйте переключатель Переменный радиус.

Способ скругления можно выбрать с помощью группы переключателей. По умолчанию активен переключатель Дугой окружности. Можно также задать дугой эллипса и с помощью коэффициентов.

Укажите в окне детали ребра, которые требуется скруглять. Если необходимо скруглить все ребра какой-либо грани, укажите эту грань (рис. 1).

В полях группы Объекты на вкладке Параметры отображаются наименования и количества объектов, указанных для выполнения операции.

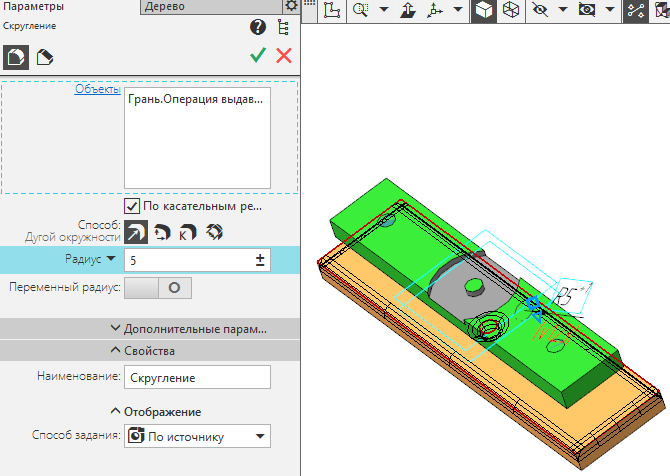

Рис. 1. Выполнение скругления

Опция По касательным ребрам в некоторых случаях позволяет упростить указание ребер для выполнения команды.

Если вы создаете скругление с переменным радиусом (в группе Тип скругления активен соответствующий переключатель), нужно задать параметры скругления на вкладке Переменный радиус.

Значение радиуса скругления можно задать с помощью характерной точки.

Если радиус скругления постоянный, то характерная точка одна, а если переменный, то минимальное количество точек равно количеству скругляемых ребер. При указании точек изменения радиуса появляются дополнительные характерные точки.

Команда Фаска позволяет создать фаску на указанных ребрах детали.

Команда не выполняется для ребер, образованных гладко сопряженными гранями.

Для вызова команды нажмите кнопку Фаска .

Укажите в окне детали ребра, на которых требуется построить фаску. Если требуется построить фаски на всех ребрах какой-либо грани, укажите эту грань.

В полях группы Объекты на вкладке Параметры отображаются наименования и количества объектов, указанных для выполнения операции.

Чтобы исключить какой-либо объект (ребро или грань) из числа выбранных, укажите его в окне детали повторно. Выделение с этого объекта будет снято, и при построении фаски он учитываться не будет.

После указания первого ребра в окне детали возникает фантом фаски и стрелка, направленная вдоль одной из граней. Она показывает направление первой стороны фаски.

Для изменения направления воспользуйтесь переключателем Направление первой стороны.

С помощью переключателя Способ построения на вкладке Параметры выберите способ построения фаски — по стороне и углу или по двум сторонам.

Если фаска строится по стороне и углу, введите в поле Длина 1 длину стороны фаски, а в поле Угол — угол между этой стороной и поверхностью фаски.

Если фаска строится по двум сторонам, введите их длины в поля Длина 1 и Длина 2.

Значения длин и угла можно задать с помощью характерных точек.

Опция По касательным ребрам в некоторых случаях позволяет упростить указание ребер для выполнения команды.
