Задание 1

Целью упражнения является освоение основ работы кинематической операцией.

1. Создайте новую деталь и два эскиза (рис. 1):

• Эскиз:1 (сечение в плоскости ZX – шестиугольник размером 10 мм и центром в начале координат).

• Эскиз:2 (траектория движения сечения в плоскости XY с центром в начале координат – отрезки 40 и 120 мм, скругленные радиусом 15 мм).

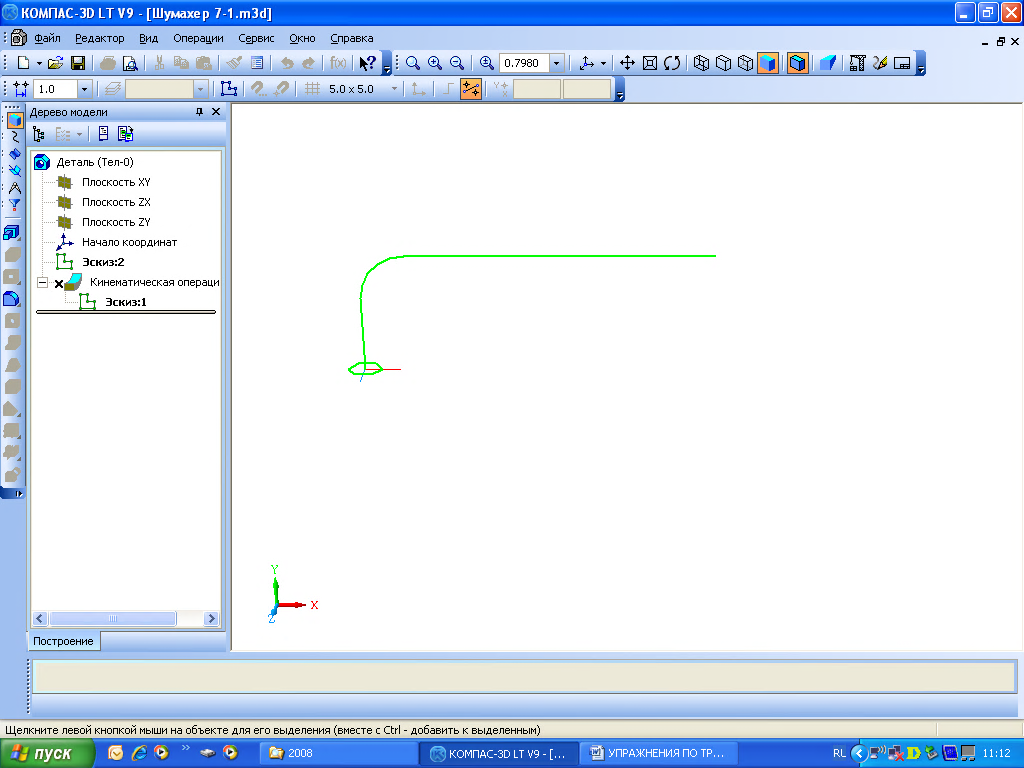

Рис. 1. Эскизы детали

2. Выполните над эскизами операцию по траектории и задайте параметры (рис. 2):

• в опции Сечение – Эскиз:1,

• в опции Траектория – Эскиз:2.

• тип движения сечения – Ортогонально траектории.

Рис. 2. Деталь

3. Сохраните деталь под именем Фамилия 3-1.

Задание 1

Целью упражнения является освоение основ работы операцией по сечениям.

1. В новой детали создайте 2 смещенные плоскости (используйте кнопку инструментальной панели Вспомогательные объекты) относительно плоскости XY на равном расстоянии друг от друга 100 мм.

2. Создайте 3 эскиза (рис. 3) в виде эллипсов на плоскости XY и смещенных плоскостях:

Рис. 3. Эскиз детали

• Эскиз:1 – оси 30 и 25 мм;

• Эскиз:2 – оси 30 и 12 мм;

• Эскиз:3 – оси 30 и 3 мм.

3. Примените к эскизам операцию по сечениям (рис. 4).

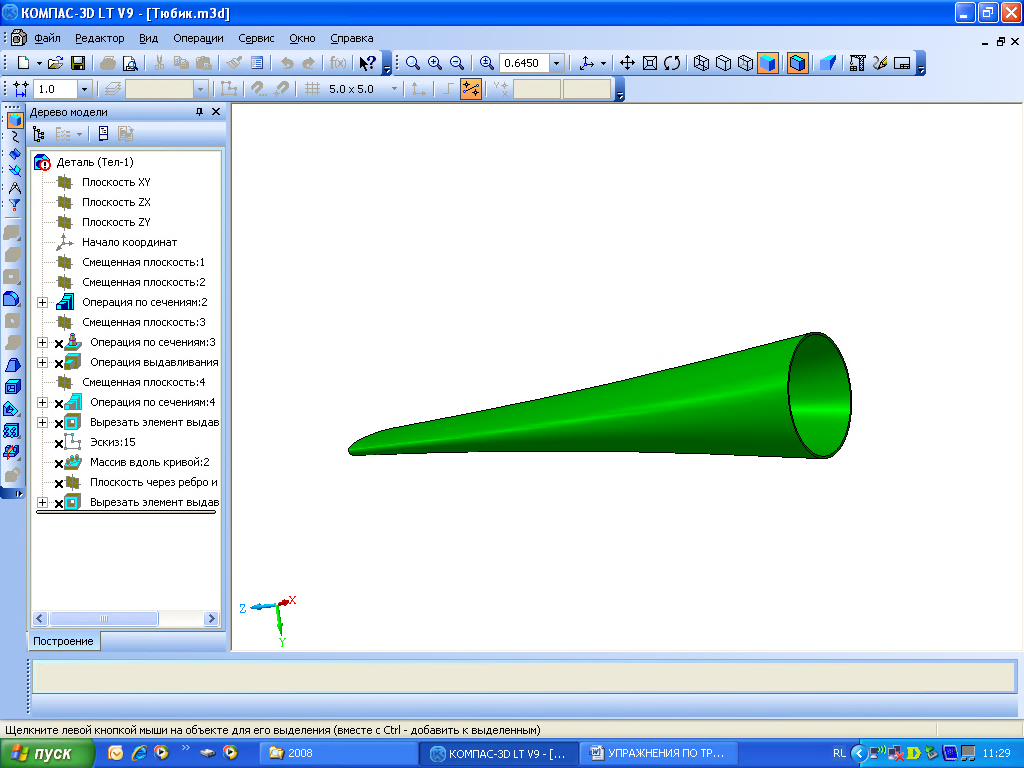

Рис. 4. Деталь

4. Редактируйте полученную деталь, применив тонкую стенку наружу толщиной 2 мм.

5. Сохраните деталь под именем Фамилия 3-2.

Задание 3

Целью упражнения является освоение основ работы операцией по сечениям.

1. В новой детали создайте 18 смещенных плоскостей относительно плоскости XY на равном расстоянии друг от друга 5 мм.

2. Создайте 18 эскизов на смещенных плоскостях в виде окружностей с центром в начале координат (9 окружностей радиусом 10 мм и 9 окружностей радиусом 16 мм, чередуя их).

3. Примените к ним команду Операция по сечениям.

4. Редактируйте полученную деталь (рис. 5), применив тонкую стенку наружу толщиной 2 мм.

5. Сохраните деталь под именем Фамилия 3-3.

Рис. 5. Деталь по сечениям

Тест

1. Кинематическая операция (по траектории) – это результат:

1. Перемещения сечения вдоль траектории

2. Направления траектории

3. Сечения трехмерной модели

4. Выполнения отсечения углов трехмерной модели

ответ А

2. Требования к эскизу-сечению для операции по траектории:

1. Разрешается использовать только один контур

2. Несколько контуров могут быть не замкнуты

3. Если контуров несколько, все они должны быть замкнуты.

4. Один контур обязательно разомкнут

ответ А

3. Параметры операции по траектории:

1. Сечение

2. Способ ориентации

3. Траектория

4. Уклон

ответ А и C

4. Параметры операции По сечениям:

1. Сечения

2. Осевая линия

3. Способ ориентации

4. Поворот

ответ А и B

5. Можно ли создать тонкостенную деталь операцией По сечениям?

1. да

2. нет

ответ А

6. Какими операциями можно добавлять материал?

1. Выдавливание

2. Разрез

3. Вращение

4. По траектории

ответ А и C и D

7. Какой эскиз годится для операций добавления материала?

1. Новый со спроецированными ребрами или гранями

2. Новый с построенным контуром

3. Старый

4. Из пространственных кривых

ответ А и B

8. Какой параметр, кроме выполняемых при создании основания, может применяться при добавлении/вычитании операцией Выдавливания?

1. Способ выдавливания

2. Уклон

3. Направление выдавливания

4. Тонкой стенки

ответ А

9. Как определяется глубина выдавливания при указании типа Через всё?

1. До грани, наиболее удаленной от плоскости эскиза в направлении выдавливания

2. До конструктивной плоскости, наиболее удаленной от плоскости эскиза

3. До грани, наиболее удаленной от плоскости эскиза в двух направлениях

4. Бесконечно в направлении выдавливания

ответ А

10. Можно ли создать тороид или сфероид операцией Вырезать вращением?

1. да

2. нет

ответ А
