Операции добавления и вычитания материала в автоматизированной системе компас

1. Кинематическая операция (по траектории) и операция по сечениям

Кинематическая операция (Элемент по траектории) позволяет создать основание детали, представляющее результат перемещения эскиза-сечения вдоль эскиза-траектории.

Если траектория замкнута, она должна пересекать плоскость эскиза-сечения. Если траектория разомкнута, один из ее концов должен лежать в плоскости эскиза-сечения.

Команда доступна, если в детали существует более одного эскиза.

При выполнении кинематической операции используются как минимум два эскиза; в одном из них изображено сечение кинематического элемента, в остальных – траектория движения сечения.

Требования к эскизам элемента по траектории:

• В эскизе-сечении может быть только один контур.

• Контур может быть разомкнутым или замкнутым.

Если траектория состоит из одного эскиза, должны выполняться следующие условия:

• В эскизе-траектории может быть только один контур.

• Контур может быть разомкнутым или замкнутым.

Для вызова команды нажмите кнопку Элемент по траектории на инструментальной панели Элементы тела.

После вызова команды можно установить параметры операции по траектории (рис. 1).

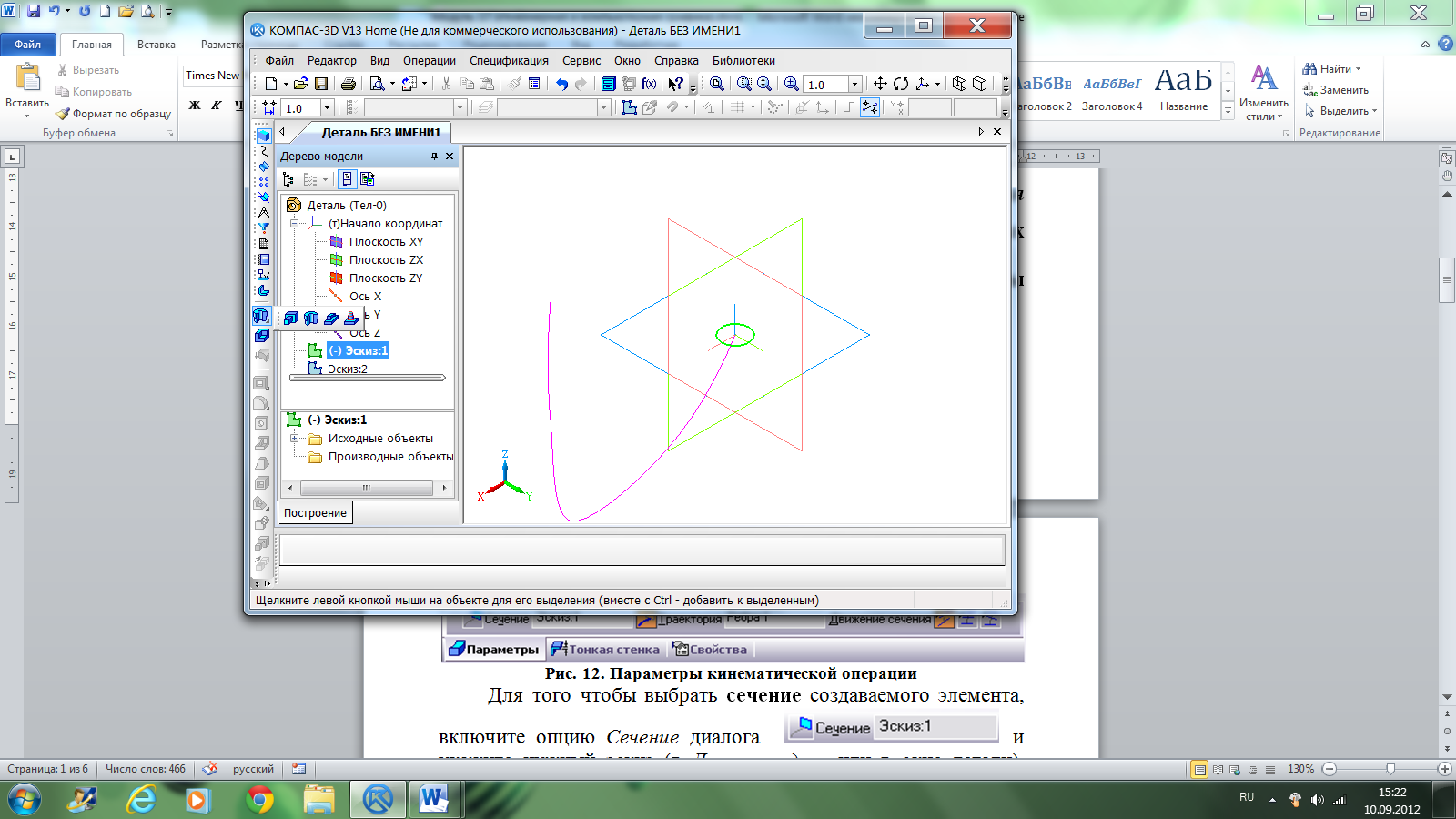

Для того чтобы выбрать сечение создаваемого элемента, перейдите в опцию Сечение диалога и укажите нужный эскиз (в Дереве модели или в окне детали). Название выбранного эскиза появится в диалоге под опцией Сечение.

Для того чтобы выбрать траекторию движения сечения, перейдите в опцию Траектория диалога и укажите эскиз-траекторию (или несколько эскизов).

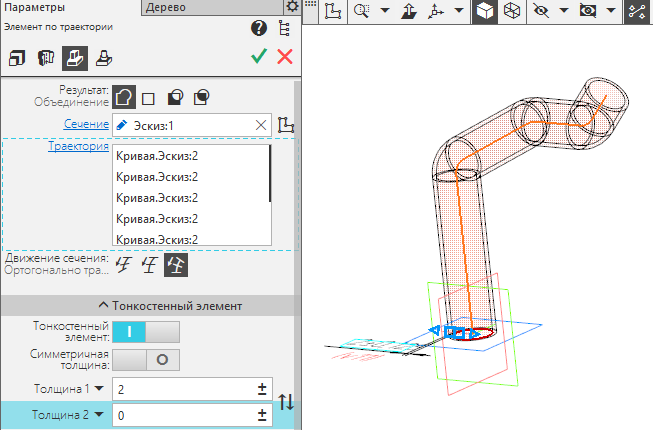

Рис. 1. Параметры операции

Вы можете указать способ ориентации сечения в пространстве на протяжении его перемещения вдоль траектории. Для этого в опции Движение сечения выберите один из вариантов: Параллельно самому себе, Сохранять угол наклона и Ортогонально траектории.

Если необходимо создать тонкостенное тело, поверхность которого представляет собой след движения контура эскиза, активизируйте тонкостенный элемент, укажите тип, введите значение толщины стенки.

Операция по сечениям позволяет создать основание детали, указав несколько его сечений, изображенных в разных эскизах.

Команда доступна, если в детали существует более одного эскиза.

Для вызова команды нажмите кнопку Элемент по сечениям на инструментальной панели Элементы тела.

После вызова команды можно установить параметры операции (рис. 2).

Рис. 2. Параметры операции

Все значения параметров при их вводе и редактировании немедленно отображаются на экране в виде фантома элемента.

Требования к эскизам элемента по сечениям:

• Эскизы могут быть расположены в произвольно ориентированных плоскостях.

• В каждом эскизе может быть только один контур.

• Контуры в эскизах должны быть или все замкнуты, или все разомкнуты.

Все значения параметров при их вводе и редактировании немедленно отображаются на экране в виде фантома элемента.

Для построения элемента нужно указать все его сечения в том порядке, в котором они следуют в элементе сечениях.

Рекомендуется указывать сечения в окне детали в точках (вершинах), которые должны последовательно соединяться.

Если необходимо создать тонкостенное тело, поверхность которого представляет собой след движения контура эскиза, активизируйте вкладку тонкой стенки, укажите направление добавления материала, введите значение толщины стенки.

При необходимости можно задать осевую линию элемента по сечениям. В качестве осе­вой линии может использоваться эскиз, ребро или пространственная кривая.

Чтобы выбрать осевую линию, щелкните в поле Осевая линия, затем укажите нужный объект в Дереве модели или в графической области.
