..pdfРис. 6.82. Продолжение установки ViPNet Client
Рис. 6.83. Задание директории установки ViPNet Client
Рис. 6.84. Установка ключей сети ViPNet
171
Рис. 6.85. Завершение установки ключей сети ViPNet
Установка ПО ViPNetCoordinatorна ВМ 2 описана ниже.
Рис. 6.86. Установка ViPNet Coordinator
172
Рис. 6.87. Продолжение установки ViPNet Coordinator
Рис. 6.88. Задание директории установки ViPNet Coordinator
Рис. 6.89. Завершение установки ViPNet Coordinator
173

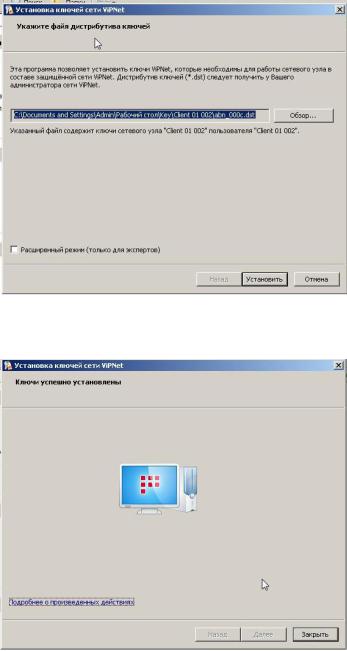

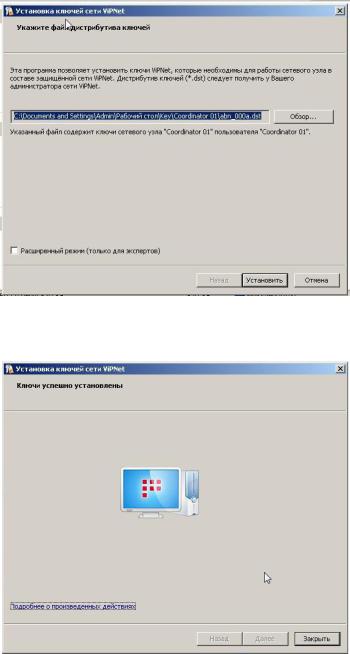

Рис. 6.90. Установка ключей для ViPNet Coordinator

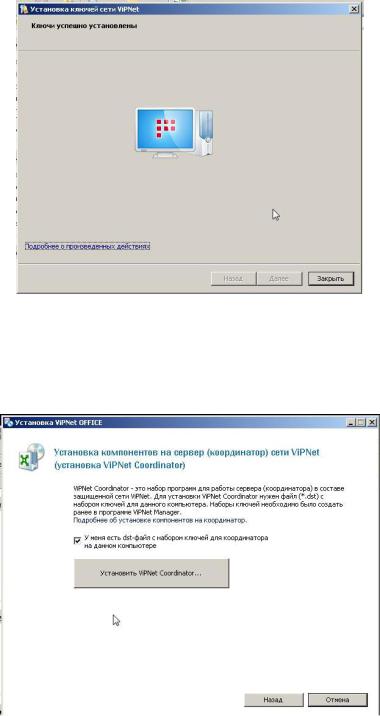

Рис. 6.91. Завершение установки ключей для ViPNet Coordinator
Очередным этапом установки ПО ViPNet является установка ViPNetClientна ВМ 3.
174

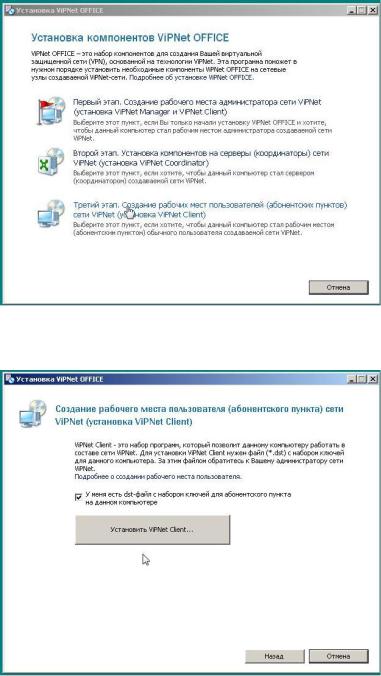

Рис. 6.92. Третий этап установки ПО ViPNet
Рис. 6.93. Установка ViPNetClient
175
Рис. 6.94. Продолжение установки ViPNet Client

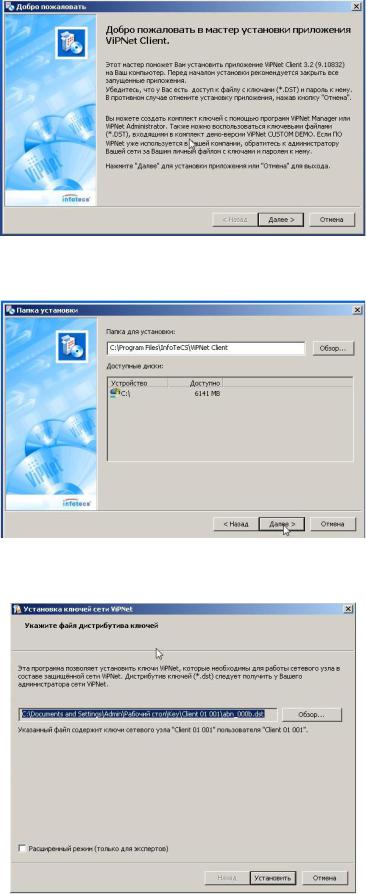

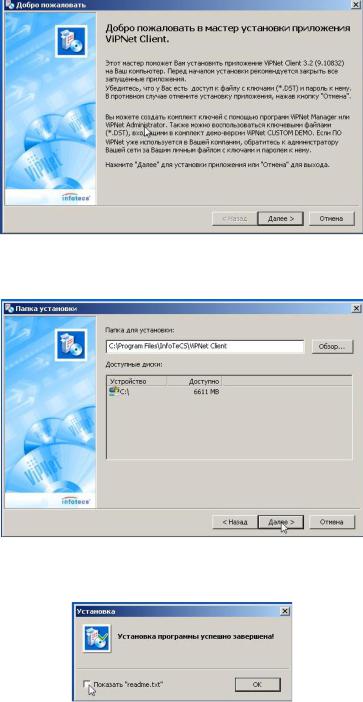

Рис. 6.95. Задание директории установки ViPNet Client
Рис. 6.96. Завершение установки ViPNet Client
176
Рис. 6.97. Установка ключей для ViPNet Client
Рис. 6.98. Завершение установки ключей для ViPNet Client
Исследование защищенного сетевого взаимодействия
После установки ПО ViPNet на виртуальные машины сетевое взаимодействие становится защищенным. Для удостоверения в этом производится аналогичная процедура, что и во втором пункте испытания. По протоколу SMB передается текстовый файл Test.txt с ВМ 2 на ВМ 3. Производится захват передаваемого трафика. При этом становится видно, что захваченный трафик представлен уже не TCP-пакетами, а UDP или IPv4 (IP/241-
проприетарный ViPNet протокол). При попытке выделить SMBобъект (текстовый файл test.txt)анализатор трафика таковой не обнаруживает.
177

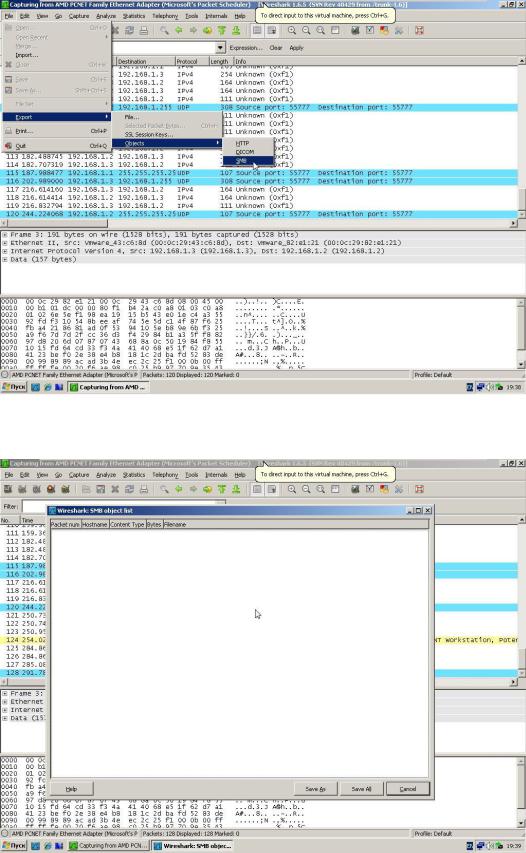

Рис. 6.99. Выделение SMB объекта
Рис. 6.100. Обнаружение SMB объекта
Аналогичным образом производится захват трафика при использовании утилиты ping на ВМ 2 для проверки связи с ВМ 3.
178
Рис. 6.101. Проверка связи с ВМ 2 с ВМ 3 с помощью утилиты ping
Рис. 6.102. Захваченный трафик при инициализации утилиты ping
В окне анализатора видно, что вместо ICMP-пакетов отображены IPv4-пакеты.
Было продемонстрировано испытание сетевого взаимодействия в открытом виде и в защищенном. При открытом взаимодействии не составляет труда перехватить и интерпретировать передаваемую по сети информацию. При защищенном взаимодействии,
после установки ПО ViPNet, передаваемый трафик предварительно обрабатывается ViPNet-
179
драйвером. Он преобразует, при необходимости реальный IP-адрес отправителя в виртуальный адрес, добавляет к пакету уникальные идентификаторы узла отправителя и получателя, зашифровывает исходный IP-пакет (алгоритм ГОСТ 28147-89) и часть служебной информации, инкапсулирует исходный IP-пакет в UDPили IP/241-пакет. В таком виде пакет отправляется в сеть, что и было обнаружено при захвате. Таким образом интерпретировать захваченную информацию не представляется возможным, так как расшифрование по алгоритму ГОСТ 28147-89, не зная ключей, практически не реализуемо.
6.3. Проектирование защищенной многоточечной видеоконференц связи
на базе WEB-технологии
Цель работы: изучение и исследование принципов работы программного комплекса многоточечной видеоконференцсвязи на базе Web-технологии
Видеоконференция — это технология, которая позволяет людям видеть и слышать друг друга, обмениваться данными и совместно обрабатывать их в интерактивном режиме,
используя возможности привычного всем компьютера, максимально приближая общение на расстоянии к реальному живому общению.
Видеоконференцсвязь — область информационной технологии, обеспечивающая одновременно двустороннюю передачу, обработку, преобразование и представление интерактивной информации на расстояние в режиме реального времени с помощью аппаратно-программных средств вычислительной техники двух и более пользователей.
Видеоконференция применяется как средство оперативного принятия решения в той или иной ситуации; при чрезвычайных ситуациях; для сокращения командировочных расходов в территориально распределенных организациях; повышения эффективности; проведения судебных процессов с дистанционным участием осужденных, а также как один из элементов технологий теле медицины и дистанционного обучения.
В многих государственных и коммерческих организациях видеоконференция приносит большие результаты и максимальную эффективность, а именно:
снижает время на переезды и связанные с ними расходы;
ускоряет процессы принятия решений в чрезвычайных ситуациях;
сокращает время рассмотрения дел в судах общей юрисдикции;
увеличивает производительность труда;
решает кадровые вопросы и социально-экономические ситуации;
