Комплекс для генерации функций Уолша
Передо мной была поставлена задача разработать комплекс в среде LabView для генерации функций Уолша с последующим их наложением на прямоугольный сигнал
(меандр), имитирующий цифровой сигнал. Комплекс генерирует функции матрицы Адамара
8х8.
Внешний вид комплекса представляет собой окно с тремя графиками и двумя тумблерами. На левом верхнем графике представлена временная диаграмма сигнала
(меандра), на графике справа от него представлена временная диаграмма функции Уолша. На нижнем графике представлена временная диаграмма широкополосного сигнала. При помощи тумблеров, расположенных над графиками можно включать/выключать генерацию сигнала и функции Уолша соответственно. Также над графиками расположена строка, в которой можно выбрать, какая функция Уолша будет отображаться в правом графике, и
накладываться на сигнал в нижнем графике.
Данный комплекс планируется использовать в качестве учебного материала для проведения практических и курсовых работ.
Рис. П2.29. Внешний вид комплекса генерации функций Уолша
382
Блок-диаграмма программы
383
Лицевая панель программы
384
ЛАБОРАТОРНАЯ РАБОТА №3
ТЕСТИРОВАНИЕ И ДИАГНОСТИКА МОБИЛЬНОЙ СИСТЕМЫ СВЯЗИ WiMAX
Описание экспериментальной установки и методики измерений
В ходе данной работы были изучены существующие программа для симуляции физического уровня системы связи на основе технологии WiMAX. Для запуска в командную строку MATLAB надо ввести "commwman80216dstbc" и нажать Enter. Произойдет симуляция физического уровня системы связи на основе технологии WiMAX (см. рис.
Построенная схема исследуемой системы приведена на рисунке П1.124 [12].
Рис. П2.30. Модель IEEE 802.16-2004 OFDM в MATLAB 2015b
При проведении симуляции существует возможность изменения ряда параметров системы в следующих блоках:
Общие параметры модели (блок "Model Parameters".
385
Рис. П2.31. Параметры системы, изменяемые в блоке «Model Parameters»
Параметры OFDM-модулятора (блок «OFDM Modulator»).
Рис. П2.32. Параметры системы, изменяемые в блоке «OFDM Modulator»
Параметры OFDM-демодулятора (блок «OFDM Demodulator»).
386

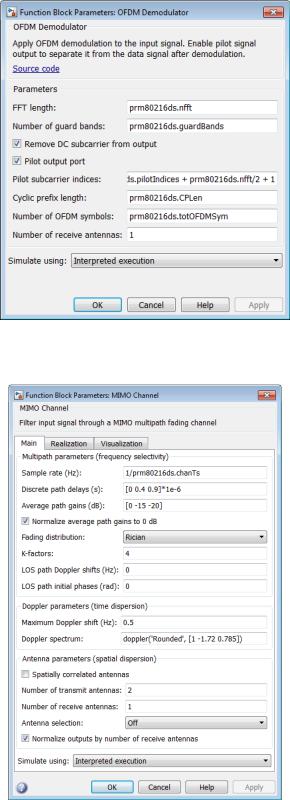

Рис. П2.33. Параметры системы, изменяемые в блоке «OFDM Demodulator»
Параметры канала MIMO (блок «MIMO Channel»).
Рис. П2.34. Параметры системы, изменяемые в блоке «MIMO Channel»
Параметры канала AWGN (блок «AWGN Channel»).
387
Рис. П2.35. Параметры системы, изменяемые в блоке «AWGN Channel»
Результаты работы и их анализ
Рис. П2.36. Спектр передаваемого сигнала
Рис. П2.37. Спектр принимаемого сигнала
388

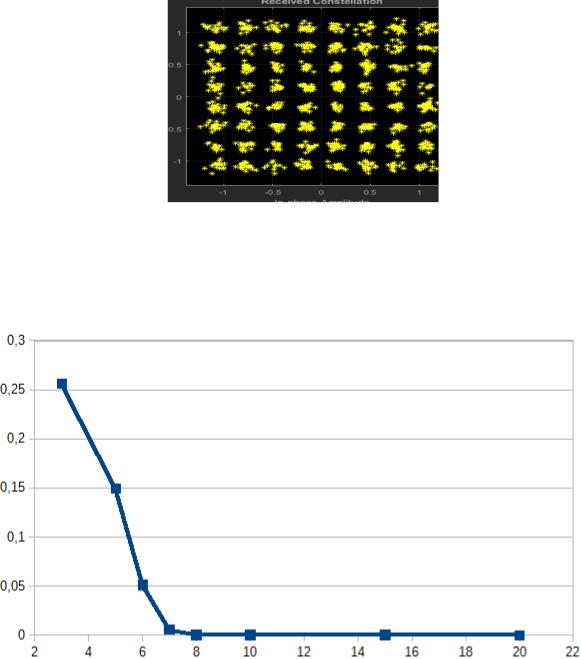

Рис. П2.38. Созвездие принимаемого сигнала
5. По данным блока «Bit Error Rate Display» построить график зависимости BER = f (SNR).
Рис. П2.39. График зависимости BER = f (SNR)
График зависимости количества ошибок от отношения сигнал/шум приведён на рисунке П2.40.
389
Рис. П2.40. График зависимости ERRORS = f (SNR)
6. Как было выяснено ранее, система адаптируется к каналу связи, изменяя вид модуляции сигнала. Необходимо посмотреть при каком уровне SNR, какой вид модуляции.
Записать значения в виде таблицы и представить на графиках.
В результате симуляции были получены следующие данные:
Созвездие принимаемого сигнала (BPSK):
Рис. П2.41. Созвездие принимаемого сигнала (SNR = 6)
390

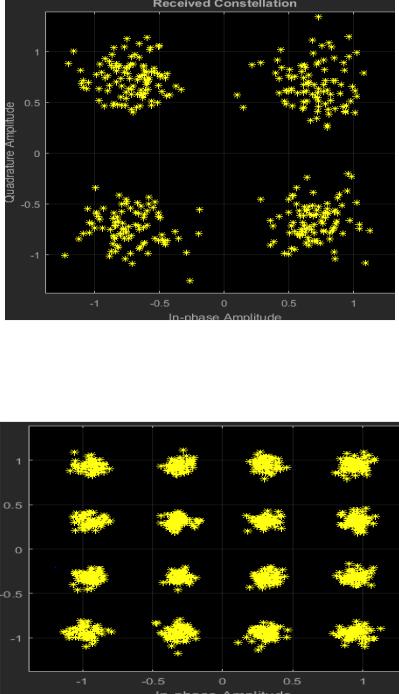

Созвездие принимаемого сигнала (QAM-4):
Рис. П2.42. Созвездие принимаемого сигнала (SNR = 15)
Созвездие принимаемого сигнала (QAM-16):
Рис. П2.43. Созвездие принимаемого сигнала (SNR = 20)
