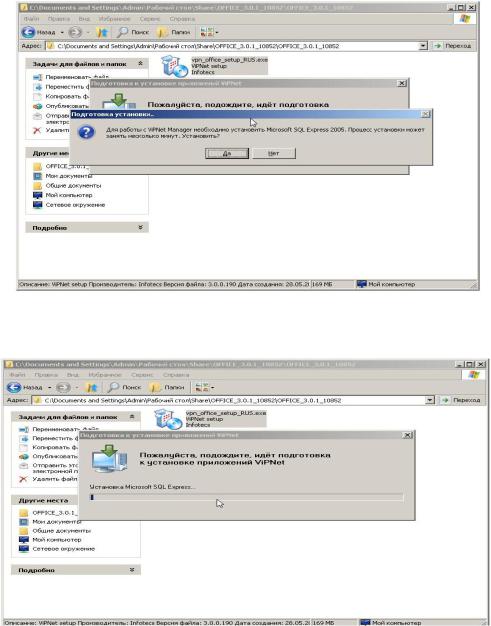

Рис. 2.63. Установка MicrosoftSQLExpress 2005

Рис. 2.64. Продолжение установки Microsoft SQL Express 2005

82

Рис. 2.65. Переход к установке ViPNet Manager

Рис. 2.66. Продолжение установки ViPNet Manager

83

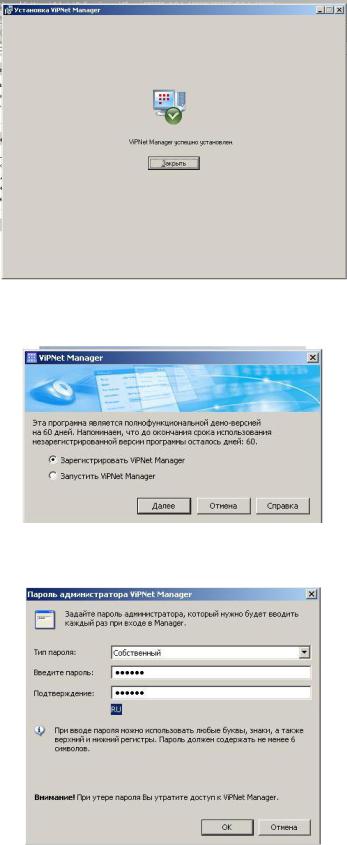

Рис. 2.67. Завершение установки ViPNetManager

Рис. 2.68. Напоминание о том, что ПО является демо-версией

Рис. 2.69. Создание пароля администратора

84

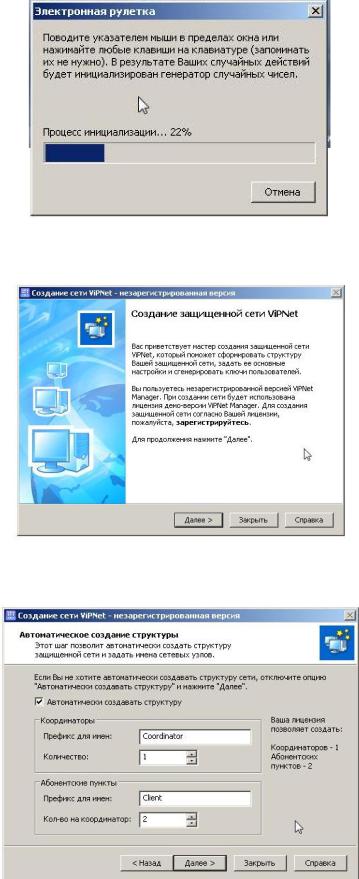

Рис. 2.70. Инициализация генератора случайных чисел

Рис. 2.71. Мастер защищенной сети Установка ViPNet

Рис. 2.72. Автоматическое создание структуры сети ViPNet

85

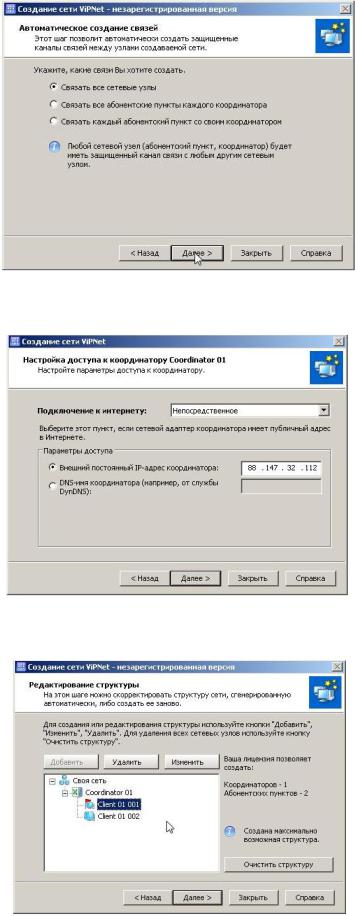

Рис. 2.73. Создание каналов связи между узлами сети ViPNet

Рис. 2.74. Настройка доступа к координатору

Рис. 2.75. Редактирование структуры сети ViPNet

86

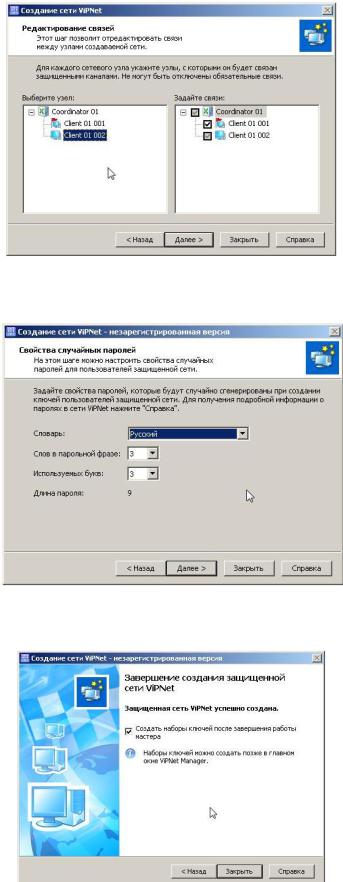

Рис. 2.76. Редактирование связей между узлами сети ViPNet

Рис. 2.77. Настройка паролей пользователей сети ViPNet

Рис. 2.78. Завершение работы мастера создания защищенной сети Установка ViPNet

87

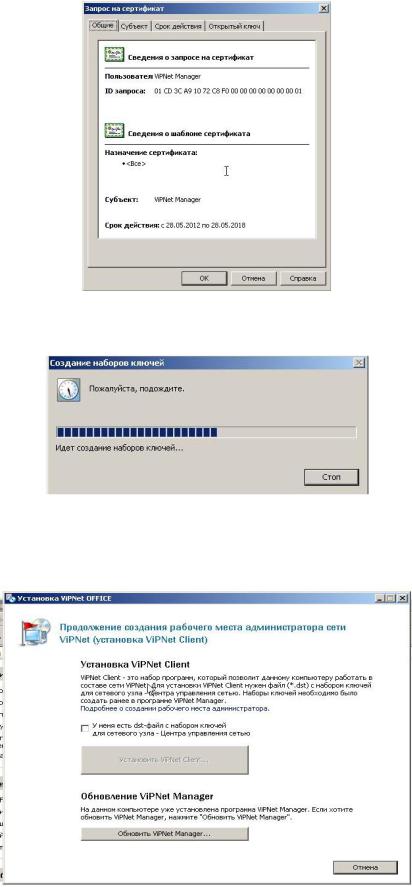

Рис. 2.79. Запрос на сертификат сети ViPNet

Рис. 2.80. Создание наборов ключей

Следующий шаг установка ПО ViPNet Client на рабочее место администратора (ВМ 2).

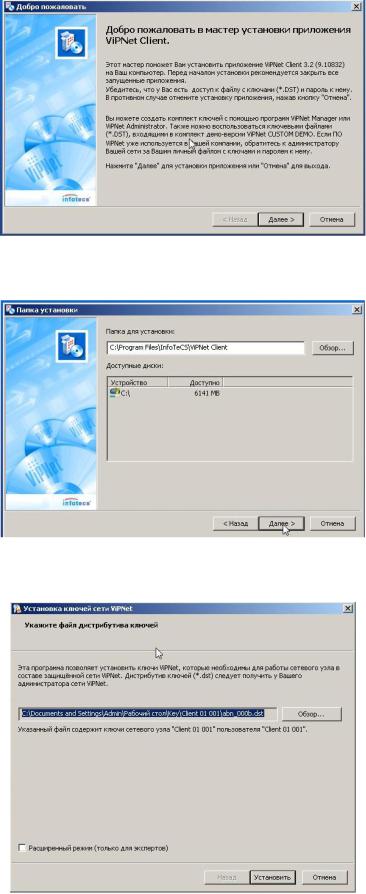

Рис. 2.81. Установка ViPNet Client

88

Рис. 2.82. Продолжение установки ViPNet Client

Рис. 2.83. Задание директории установки ViPNet Client

Рис. 2.84. Установка ключей сети ViPNet

89

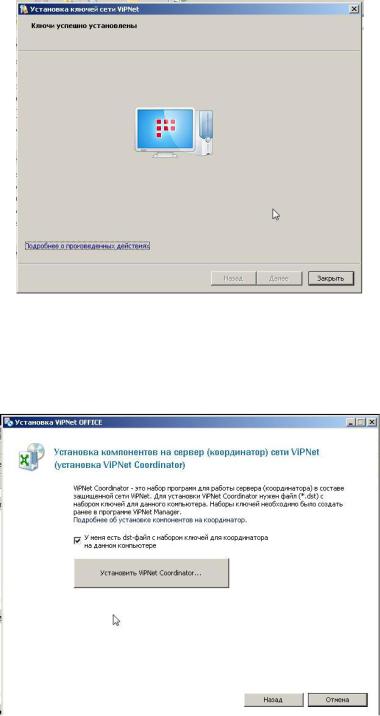

Рис. 2.85. Завершение установки ключей сети ViPNet

Установка ПО ViPNetCoordinatorна ВМ 2 описана ниже.

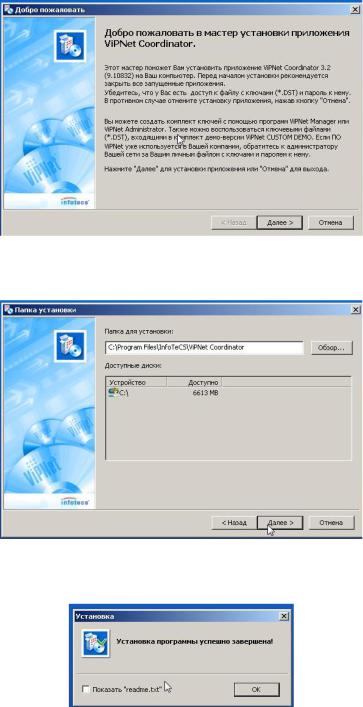

Рис. 2.86. Установка ViPNet Coordinator

90

Рис. 2.87. Продолжение установки ViPNet Coordinator

Рис. 2.88. Задание директории установки ViPNet Coordinator

Рис. 2.89. Завершение установки ViPNet Coordinator
