Основы проектирования защищенных телекоммуникационных систем

41

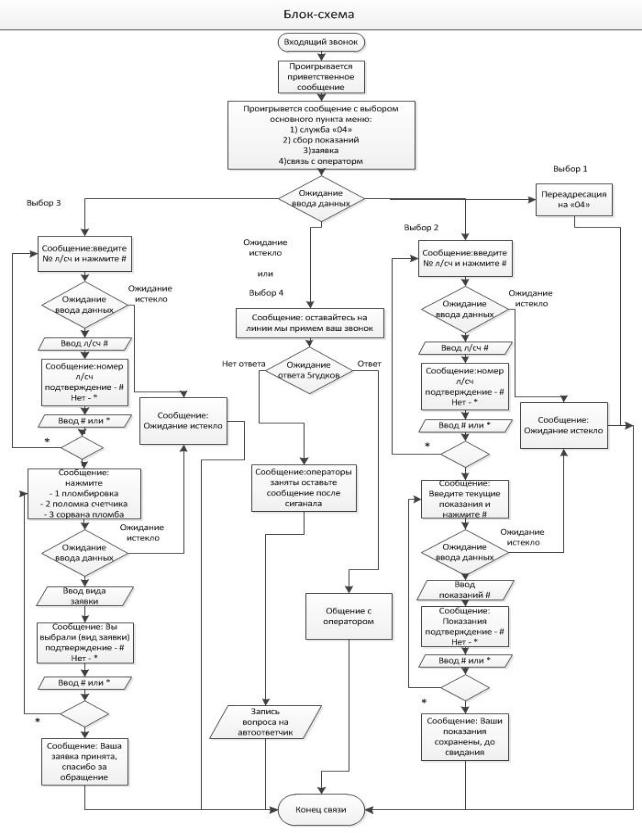

Блок-схема IP-АТС на базе Asterisk

Рис. 2.12. Блок схема агроритма IP ATC

42

В результате проделанной работы была спроектирована защищенная сеть связи на основе технологии IP-телефонии на базе ОС Windows.

В процессе проектирования были рассмотрены основные принципы построения сетей IP-

телефонии, выполнена оценка уровня качества разрабатываемой системы. Был произведен выбор, и сравнительный анализ основных протоколов, на базе которых реализована сеть IP-

телефонии, произведен выбор необходимого оборудования, построена структурная схема сети, функциональная схема, а так же блок схема алгоритма защиты сети IP-телефонии.

Компьютерный практикум

Методические указания по настройке системы

Поскольку требования, предъявляемые Asterisk к производительности, главным образом,

обусловлены большим объемом производимых математических вычислений, естественным будет выбор процессора с мощным FPU. Выведем рекомендуемые технические характеристики сервера в таблицу 2.3.

Таблица 2.3. Рекомендации по выбору технических характеристик системы

Все ниже написанное было протестировано на операционных системах Windows 7 и

Windows 2008.

Шаг 1

Скачайте и установите asteriskwin32 version 0.66b. Линк: http://www.asteriskwin32.com/.

43

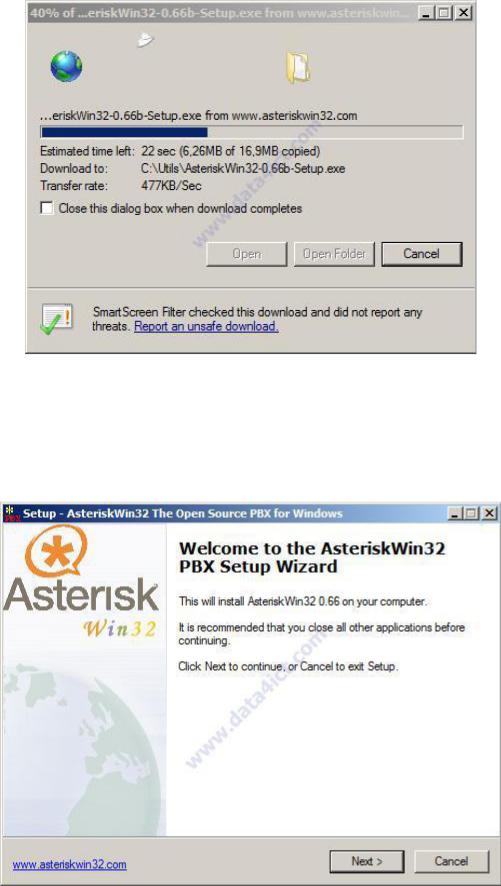

Рис. 2.13. Скачка ПО AsteriskWin32

Шаг 2

Установка скачанного файла начнется после двойного клика по файлу «AsteriskWin32- 0.66b-Setup»

Рисунок 2.14. Установка AsteriskWin32

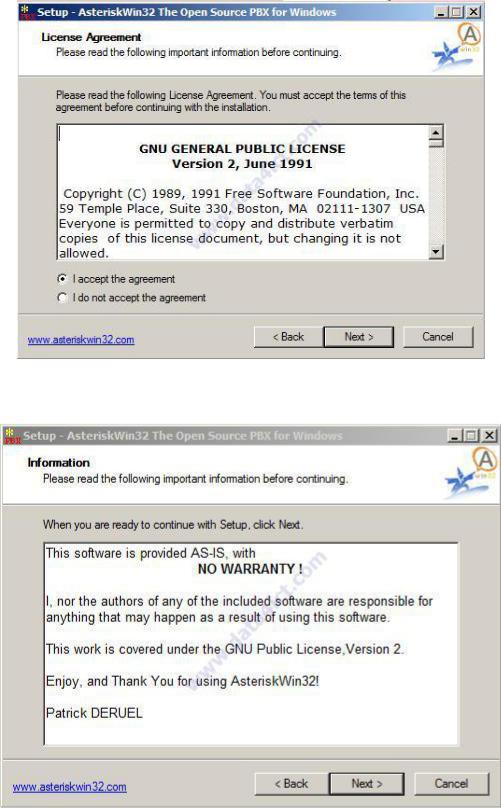

Выберите I accept the agreement

44

Рис. 2.15. Установка AsteriskWin32

Нажмите next

Рис. 2.16. Установка AsteriskWin32

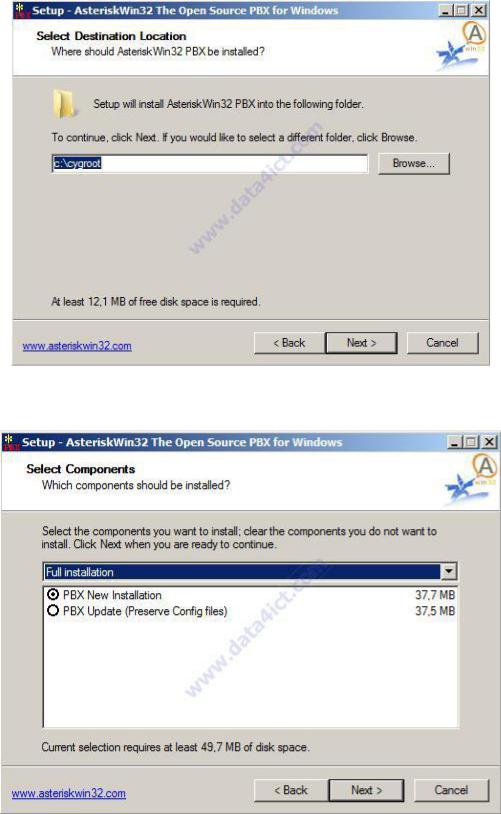

Выберите директорию установки программы, рекомендуется устанавливать в папку cygroot

45

Рис. 2.17. Установка AsteriskWin32

Рис. 2.18. Установка AsteriskWin32

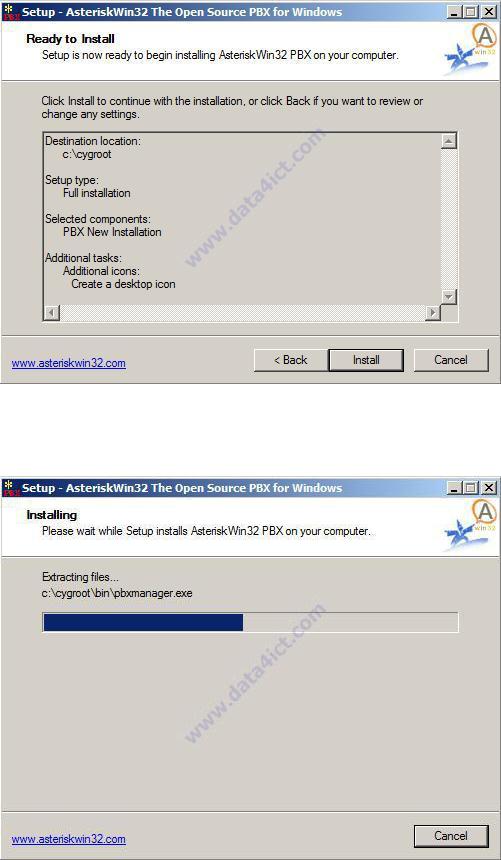

Клик Install

46

Рис. 2.19. Установка AsteriskWin32

Ждите пока полностью не установится

Рис. 2.20. Установка AsteriskWin32

47

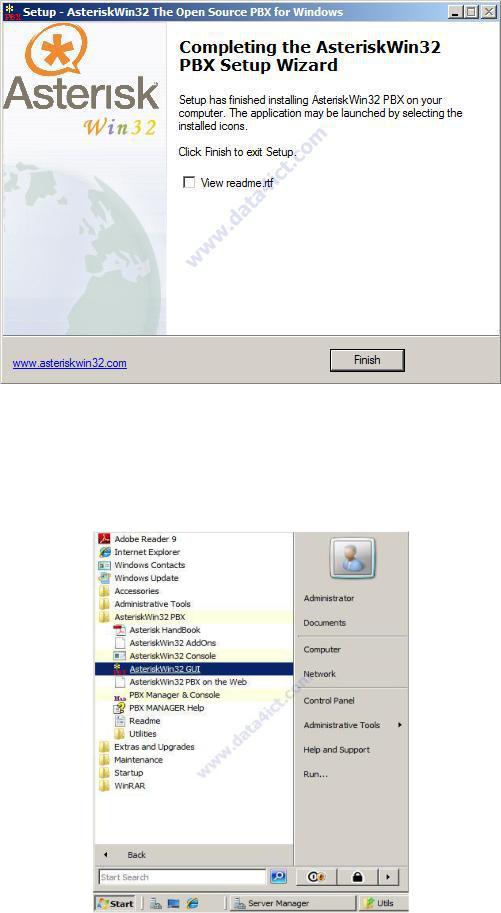

Рис. 2.21. Установка AsteriskWin32

Поздравляю, установка AsteriskWin32 завершена.

Запуск AsteriskWin32

Начните работу Asterisk, дважды кликнув по иконке AsteriskW32 GUI

Рис. 2.22. Запуск AsteriskWin32

48

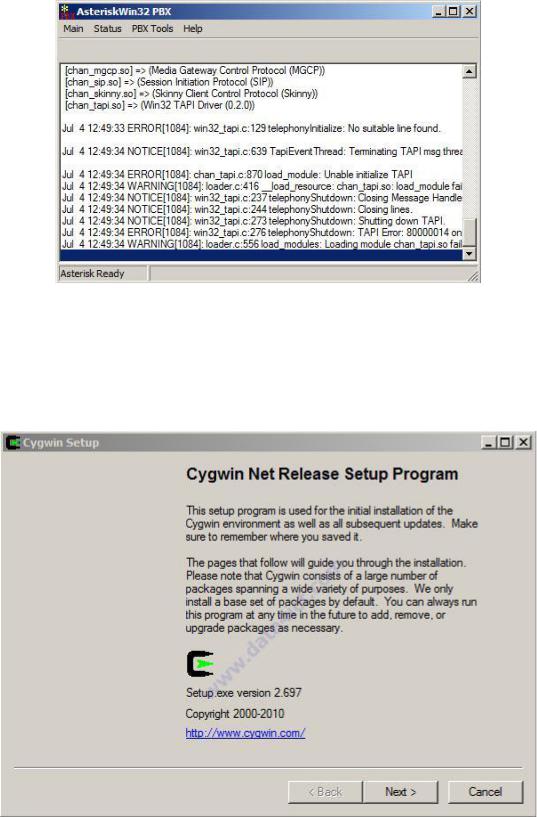

После запуска программы в командном окне появится несколько ошибок, которые не дадут к корректной работе системы.

Рис. 2.23. Запуск AsteriskWin32

Для решения данной проблемы, мы скачиваем эмулятор Linux Emulator (cygwin) по линку http://www.cygwin.com/. В пособие рассматривается установка cygwin version 1.7.5.

Устанавливаем скачанный файл

Рис. 2.24. Установка cygwin

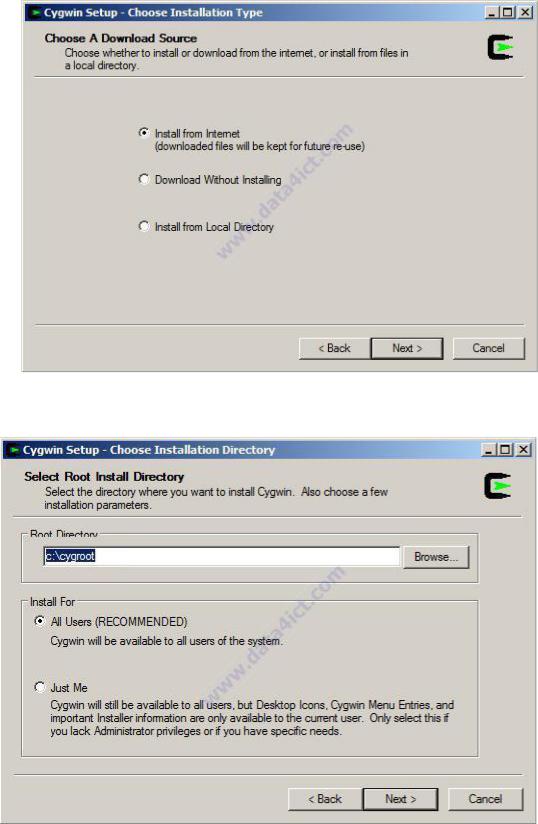

Выберем Install from Internet

49

Рис. 2.26. Установка cygwin

50

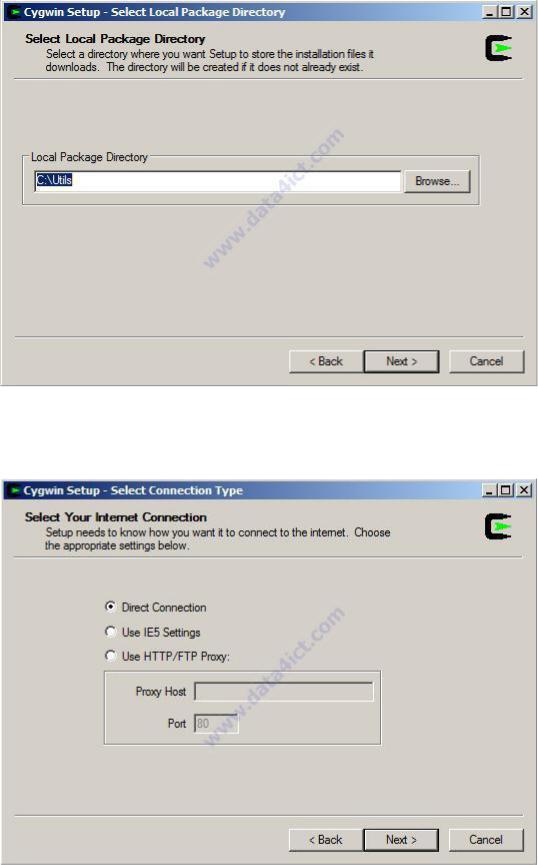

Изменяем на C:\Utils

Рис. 2.27. Установка cygwin

Выбираем Direct connection

Рис. 2.28. Установка cygwin
