Основными операциями при формировании кластера являются функции Сборка(Bundle) и Разделение (Unbundle), которые позволяют объединять или разъединять соответственно входные в выходные компоненты кластера. Эти функции играют роль своеобразного многоконтактного разъема с пронумерованными контактами.
Таблица 1.4. Основные функции для работы с кластерами.
21
Отображение и графика
Для отображения и графического представления даны в LabVIEW имеется
множество возможностей. В палитре Control-Graph расположены графические
индикаторы:
индикатор диаграмм (Waveform Chart);
индикатор осциллограмм (Waveform Graph);
двухкоординатный индикатор (XY Graph);
индикатор интеснсивности (Intensity Graph);
индикатор трехмерной поверхности (3D Surface Graph);
индикатор трехмерный параметрический (3D Parametric Graph);
индикатор трехмерной кривой (3D Curve Graph).
Таблица 1.5. Пиктограммы графических индикаторов и их ункциональное
назначение
22
3. Порядок выполнения работы
Создание средств генерации сигнала и его спектральной обработки
Для создания виртуального прибора был использован стандартный пакет
LabVIEW 10.0.
Создание генератора сигналов и осциллографа.
Запускаем программу LabVIEW 10.0 и выбираем создание нового виртуального инструмента(VI).

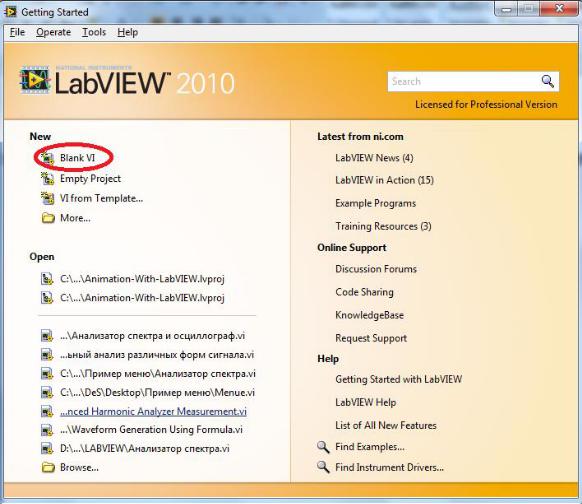

Рис. 6. Создание нового виртуального прибора.
На лицевой панели наживаем правой кнопкой мыши и выбираем две штуки контролеров. (Num ctrls->Dial).
23
Рис. 7. Выбор контроллеров Сразу задаем одному контролеру значение ―Амплитуда‖, а другому
―Частота(Гц)‖. Границы задаем как 100 и 500 соответственно.
Добавляем два элемента Waveform Graf, которые будут служить нам дисплеем осциллографа и анализатора спектра. На оси ординат одному из них прописываем ―Амплитуда(dB)‖(анализатор спектра), на другом же просто
―Амплитуда‖. На осях абсцисс задаем ―Частота‖(для анализатора спектра) и ―Время‖ для осциллографа.
24
Рис. 8. Добавление элементов Waveform Graf
В итоге лицевая панель должна принять вид, показанный на рис. 9.
Рис. 9.Вид лицевой панели
25
Переходим к блок диаграмме. На ней добавляем три элемента:
сумматор(Add), генератор гауссовского шума(Gaussian wfm), генератор основных функций(Basic FuncGen). Выбор этих элементов отображен на рис.10
и 11.
Рис. 10.Выбор сумматора
26
Рис. 11. Выбор генераторов
Соединяем элементы и добавляем константу, как показано на рис. 12.
Рис. 12. Соединения на схеме
27
Запускаем программу. На программе должен быть следующий вид.
Рис. 13. Вид работающей программы
По умолчанию на генераторе базовых функций задан синус.
Создание анализатора спектра
Добавим блок быстрого преобразования Фурье(FFT Power Spectrum), для того чтобы получать на выходе спектр мощности.
Рис. 14. Добавление блока быстрого преобразования Фурье
28
Пересоединим блоки таким образом чтобы получилось как показано на рис. 15.
Рис. 15. Блок схема анализатора спектра
Усложнение схемы
Усложним нашу схему, что позволит добавить дополнительные возможности нашему прибору.
Для этого нужно на соответствующих выходах блоков создать регуляторы(Control). И к одному и тому же регулятору провести ―провода‖ он нескольких блоков. Для чего это нужно: для того чтобы не нагромождать схему и для того чтобы функции которые суммируются, имели одинаковые параметры.
Также включим нашу схему в цикл до остановки(For Loop).
Итоговый вид схемы можно увидеть на рис. 16 и 17, а лицевой панели на рис.
18.
29
Рис.16. Итоговый вид блок-схемы при положении переключателей в положении истинно
Рис.17. Итоговый вид блок схемы при положении переключателей в положении истинно
