Методы шифрования информации в сетях и системах радиосвязи

происходить заметное невосстановимое смешение различных компонент сигнала. Полная полоса частот (300-3400 Гц) составляет 3,5 октавы. При формировании трех полос (по 1,2 октавы на каждую полосу) и при использовании фильтров 8-го порядка (нарастание затухания около 48

дБ/октаву) затухание в середине (!) соседней полосы составит не более 30 дБ,

что предопределяет низкое качество восстановленной речи. Существенное увеличение порядка фильтров настолько усложняет аппаратуру, что она теряет преимущества перед другими вариантами преобразователей. В тоже время число возможных перестановок из трех полос — всего лишь 6, из четырех полос — 24,

т.е. даже в условиях прямого перехвата, не говоря уже об анализе записи,

подбор нужной подстановки не составит труда.

Наиболее существенным положительным качеством рассматриваемых преобразователей является их автономность, т.е. отсутствие необходимости во взаимной синхронизации передающего и приемного аппарата и, соответственно,

отсутствие задержки связи на время проведения синхронизации и возможных срывов защищенного режима из-за качества канала, недостаточного для проведения синхронизации. Если удалось установить связь в открытом режиме после включения партнерами инверторов будет реализован и защищенный режим.

Положительными качествами такой аппаратуры также являются:

дешевизна (цены инверторов спектра порядка 30 — 50 USD);

возможность построения схем, не вносящих задержку сигнала;

малая критичность к качеству используемого канала связи и предельная простота в управлении.

Аппаратура может включаться между телефонным аппаратом и линией в стандартный двухпроводной стык между телефонным аппаратом и микротелефонной трубкой, может использоваться в виде накладки на микротелефонную трубку с акустической передачей преобразованного сигнала.

Переход в защищенный режим происходит по взаимной договоренности

15

партнеров после установления соединения. Переход происходит немедленно после нажатия соответствующей клавиши (или другого управляющего действия). Включение и выключение защищенного режима осуществляется каждым партнером самостоятельно, синхронизация действий не требуется.

При разговоре в линии прослушивается характерный сигнал, по структуре полностью повторяющий передаваемую речь. Восстановленный сигнал имеет высокое качество. В дешевых аппаратах с недостаточной фильтрацией возможно наличие свистящих тонов и изменение тембра голоса говорящего.

Наличие посторонних шумов в помещении, из которого ведется передача,

сказывается на качестве восстановленного сигнала так же, как в открытом режиме, на стойкость защитного преобразования почти не влияет.

Преобразования с временными перестановками (скремблированием)

и временной инверсией элементов речевого сигнала со статическим

законом перестановки

Принцип работы аппаратуры сходен с разрушением и последующим восстановлением мозаичной картины, что обусловило появление названия

―аппаратура мозаичных преобразований‖.

Данный класс аппаратуры требует наличия в своем составе блока запоминания сигнала с управляемым доступом по записи и считыванию,

поэтому аналоговой такую аппаратуру можно назвать условно. Временная перестановка элементарных отрезков речевого сигнала и восстановление их последовательности на приеме занимают соответствующий интервал времени.

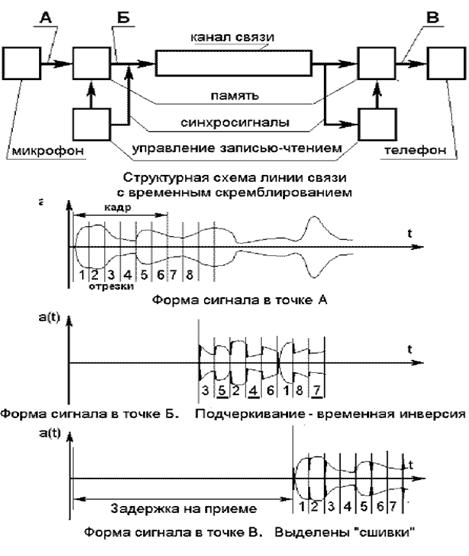

Поэтому обязательным свойством такой аппаратуры является заметная задержка сигнала на приемной стороне. Процессы преобразования сигнала показаны на рисунке 1.3.

16

элементарных отрезков сигнала ограничена снизу на уровне 15 — 20

миллисекунд.

Увеличение числа перемешиваемых элементов мозаики — увеличение

―глубины перестановки‖ — ограничено возрастанием задержки восстановленного сигнала на приеме. При диалоге заметные неудобства возникают при задержке более 0,3 сек, а при задержке более 1 сек диалог становится невозможным. Оба указанных фактора определяют глубину перестановки на уровне 16 — 64 элементарных отрезков речи.

Маскирующее воздействие на структуру сигналов в линии связи может быть достигнуто временной инверсией (воспроизведением в обратном направлении по отношению к записи) всех или отдельных отрезков. Такое преобразование неэффективно на коротких отрезках (с продолжительностью менее длительности одного элементарного звука речи). Применение длинных отрезков уменьшает возможность их перемешивания. Поэтому временная инверсия применяется исключительно как дополнительное преобразование в комбинации с временными перестановками. При этом наиболее эффективна временная инверсия всех отрезков.

Временные перестановки и временная инверсия при правильном выборе параметров перестановки исключают непосредственное прослушивание речи в канале связи, но при анализе записи или при оперативном анализе сигнала на месте перехвата статическая перестановка, повторяющаяся из кадра в кадр,

легко выявляется по спектральным и амплитудным связям отрезков, в

результате чего исходная речь может быть восстановлена с применением несложной аппаратуры (ПЭВМ с аудиоплатой).

В то же время по своему составу и сложности алгоритма аппаратура с фиксированными перестановками незначительно отличается от аппаратуры с переменными перестановками, управляемыми криптоблоком. Поэтому в настоящее время для цепей защиты информации применяются почти исключительно аппараты с переменными перестановками.

18

аппаратуре связи отработаны весьма совершенные алгоритмы подавления эха,

широко применяемые в скоростных модемах. Однако человеческое ухо реагирует на уровни эхо-сигналов, заведомо несущественные для модемов.

Поэтому даже в наиболее удачных моделях скремблеров подавление эха до не замечаемого абонентом уровня достигается только при случайном удачном сочетании параметров линии связи.

Криптоблок, управляющий процессом перестановок, может использовать как симметричную, так и несимметричную (―с открытым ключом‖) ключевую систему. Варианты с несимметричной системой предпочтительнее, так как упрощают эксплуатационный процесс и исключают вскрытие записи при хищении личного ключа. Однако и в этом случае применение личного пароля полезно, так как исключает вхождение в связь посторонних лиц.

Учитывая то вышеуказанное обстоятельство, что при самом совершенном криптоалгоритме передаваемая речь может быть восстановлена по перехвату линейного сигнала по остаточным признакам взаимного расположения элементарных отрезков, применение в скремблерах очень мощных криптоалгоритмов и ключевых кодов большой длины не оправдано. Вполне достаточной является длина ключевого кода порядка 9 десятичных (30

двоичных) знаков в симметричной ключевой системе и 30 десятичных (около

100 двоичных) — в несимметричной ключевой системе. При разговоре в линии прослушивается характерный ―рваный‖ сигнал, в котором достаточно легко определяется структура передаваемой речи. Восстановленный сигнал имеет высокое качество, мало отличающееся от качества речи в открытом режиме на том же канале. Наличие посторонних шумов в помещении, из которого ведется передача, сказывается на качестве восстановленного сигнала так же, как в открытом режиме. Однако ритмические помехи, создающие ―шкалу времени‖ параллельную преобразуемому сигналу, могут повлиять на стойкость защитного преобразования. Аппаратура может включаться между телефонным аппаратом и линией в стандартный двухпроводной стык, между телефонным аппаратом и

20

микротелефонной трубкой, может использоваться в виде накладки на микротелефонную трубку с акустической передачей преобразованного сигнала.

Таким образом, основными положительными качествами аппаратуры мозаичных преобразований — скремблеров — являются:

относительно высокая стойкость защиты передаваемого речевого сигнала, исключающая его непосредственное прослушивание даже при наличии группы высокотренерованных аудиторов и требующая для восстановления речи значительных затрат времени при использовании специализированных измерительно-вычислительных комплексов, применяемых государственными спецслужбами;

относительно низкая стоимость;

простота эксплуатации (для моделей, специально разработанных для непрофессионального пользователя).

К недостаткам данного класса аппаратуры следует отнести:

задержку восстановленного сигнала на приемной стороне,

требующую привыкания и затрудняющую диалог;

наличие эха, зависящего от параметров коммутируемой линии связи;

задержку связи на время прохождения процесса синхронизации

аппаратов;

возможность срыва синхронизации на плохих каналах.

По совокупности качеств этот класс аппаратуры представляется наиболее приемлемым для использования в корпоративных системах защищенного обмена речевой информацией оперативного характера, не требующей длительного периода секретности.

Скремблирование цифровых сигналов

Суть скремблирования заключается в побитном изменении проходящего через систему потока данных. Практически единственной операцией,

используемой в скремблерах является XOR – "побитное исключающее ИЛИ".

21

Параллельно прохождению информационного потока в скремблере по определенному правилу генерируется поток бит – кодирующий поток. Как прямое, так и обратное шифрование осуществляется наложением по XOR

кодирующей последовательности на исходную.

Генерация кодирующей последовательности бит производится циклически из небольшого начального объема информации – ключа по следующему алгоритму. Из текущего набора бит выбираются значения определенных разрядов и складываются по XOR между собой. Все разряды сдвигаются на 1

бит, а только что полученное значение ("0" или "1") помещается в освободившийся самый младший разряд. Значение, находившееся в самом старшем разряде до сдвига, добавляется в кодирующую последовательность,

становясь очередным ее битом (см. рис.1.4).

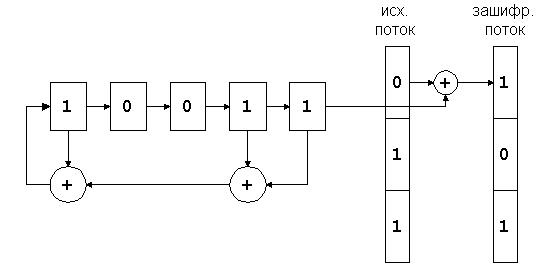

Рис. 1.4. Схема скремблирования

Из теории передачи данных криптография заимствовала для записи подобных схем двоичную систему записи. По ней изображенный на рисунке скремблер записывается комбинацией "100112" – единицы соответствуют разрядам, с которых снимаются биты для формирования обратной связи.

22

Как видим, устройство скремблера предельно просто. Его реализация возможна как на электронной, так и на электрической базе, что и обеспечило его широкое применение в полевых условиях. Более того, тот факт, что каждый бит выходной последовательности зависит только от одного входного бита, еще более упрочило положение скремблеров в защите потоковой передачи данных.

Это связано с неизбежно возникающими в канале передаче помехами, которые могут исказить в этом случае только те биты, на которые они приходятся, а не связанную с ними группу байт, как это имеет место в блочных шифрах.

Декодирование заскремблированных последовательностей происходит по той же самой схеме, что и кодирование. Именно для этого в алгоритмах применяется результирующее кодирование по "исключающему ИЛИ" – схема,

однозначно восстановимая при раскодировании без каких-либо дополнительных вычислительных затрат. Произведем декодирование полученного фрагмента.

Как Вы можете догадаться, главная проблема шифров на основе скремблеров - синхронизация передающего (кодирующего) и принимающего

(декодирующего) устройств. При пропуске или ошибочном вставлении хотя бы одного бита вся передаваемая информация необратимо теряется. Поэтому, в

системах шифрования на основе скремблеров очень большое внимание уделяется методам синхронизации. На практике для этих целей обычно применяется комбинация двух методов: а) добавление в поток информации синхронизирующих битов, заранее известных приемной стороне, что позволяет ей при ненахождении такого бита активно начать поиск синхронизации с отправителем, и б) использование высокоточных генераторов временных импульсов, что позволяет в моменты потери синхронизации производить декодирование принимаемых битов информации "по памяти" без синхронизации.

Число бит, охваченных обратной связью, то есть разрядность устройства памяти для порождающих кодирующую последовательность бит называется разрядностью скремблера. Изображенный выше скремблер имеет разрядность 5.

23

В отношении параметров криптостойкости данная величина полностью идентична длине ключа блочных шифров, который будет проанализирован далее. На данном же этапе важно отметить, что чем больше разрядность скремблера, тем выше криптостойкость системы, основанной на его использовании.

При достаточно долгой работе скремблера неизбежно возникает его зацикливание. По выполнении определенного числа тактов в ячейках скремблера создастся комбинация бит, которая в нем уже однажды оказывалась,

и с этого момента кодирующая последовательность начнет циклически повторяться с фиксированным периодом. Данная проблема неустранима по своей природе, так как в N разрядах скремблера не может пребывать более 2N

комбинаций бит, и, следовательно, максимум, через, 2N-1 циклов повтор комбинации обязательно произойдет. Комбинация "все нули" сразу же исключается из цепочки графа состояний скремблера – она приводит скремблер к такому же положению "все нули". Это указывает еще и на то, что ключ "все нули" неприменим для скремблера. Каждый генерируемый при сдвиге бит зависит только от нескольких бит хранимой в данный момент скремблером комбинации. Поэтому после повторения некоторой ситуации, однажды уже встречавшейся в скремблере, все следующие за ней будут в точности повторять цепочку, уже прошедшую ранее в скремблере.

Возможны различные типы графов состояния скремблера. На рисунке 1.5

приведены примерные варианты для 3-разрядного скремблера. В случае "А"

кроме всегда присутствующего цикла "000">>"000" мы видим еще два цикла – с

3-мя состояниями и 4-мя. В случае "Б" мы видим цепочку, которая сходится к циклу из 3-х состояний и уже никогда оттуда не выходит. И наконец, в случае

"В" все возможные состояния кроме нулевого, объединены в один замкнутый цикл. Очевидно, что именно в этом случае, когда все 2N-1 состояний системы образуют цикл, период повторения выходных комбинаций максимален, а
