Аналоговые и цифровые радиоприемные устройства

81

Для катушек индуктивности, выполненных с применением ферритовых сердечников коэффициент трансформации представляется в виде

где к и св.н – число витков в катушках контура ВЦ и связи с нагрузкой соответственно.

При автотрансформаторной связи ВЦ с нагрузкой коэффициент трансфор-

мации при резонансе nн0 (Рис. 4. 18б) определяется [16]

где - связь между нагруженной частью катушки и всей катушкой.

При ёмкостной связи контура ВЦ с нагрузкой

Схема одноконтурной входной цепи с трансформаторной связью с антен-

ной (Рис. 4. 12а) анализируется как частный случай эквивалентной схемы (Рис.

4. 18а) при отсутствии конденсатора связи CСВ. Коэффициент передачи напряже-

ния входной цепи

82

при этом резонансный коэффициент передачи

Выражения (4. 23) и (4.24) определяются видом связи контура входной цепи с антенной и с нагрузкой, а зависимость эквивалентной добротности QЭ от частоты незначительна.

Входная цепь с трансформаторной связью имеет два возможных режима работы с ненастроенной антенной: удлинения, укорочения (Рис. 4. 19).

Режим удлинения (Рис. 4. 19а) возникает при условии, что резонансная ча-

стота антенной цепи меньше минимальной частоты настройки контура ВЦ и ха-

рактеризуется коэффициентом удлинения [11]

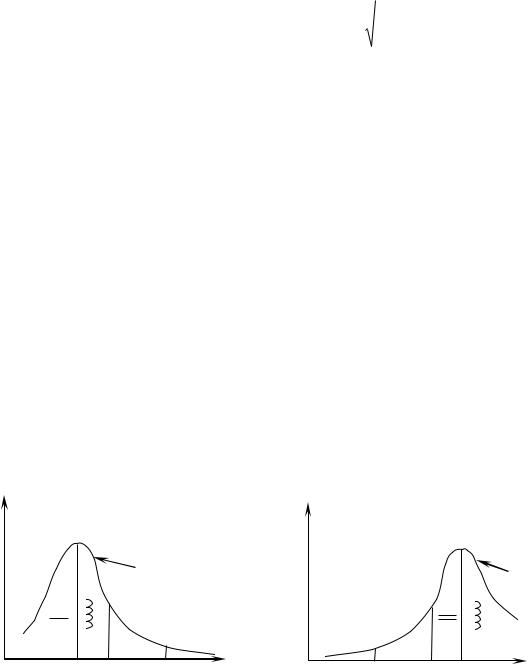

Рис. 4. 19. Зависимость коэффициента передачи ВЦ с трансформаторной связью с антенной от частоты настройки

Из последнего выражения следует, что при большой индуктивности связи с

антенной LСВ , контур, образованный ёмкостью антенны и индуктивностью ка-

тушки связи имеет индуктивный характер, поэтому ток в антенной цепи изменя-

84

При определении коэффициента связи контура с антенной цепью и нагруз-

кой используют не только режим согласования, соответствующий максимальной передаваемой мощности, но и режим неполного согласования, при котором обес-

печивается заданная избирательность, ослабление на краях заданной полосы пропускания, расстройка колебательного контура цепью антенны и нагрузкой,

минимум шумов.

Оптимальная связь контура с антенной (режим согласования) определяется условием

от частоты, поэтому на практике принимается его среднее значение.

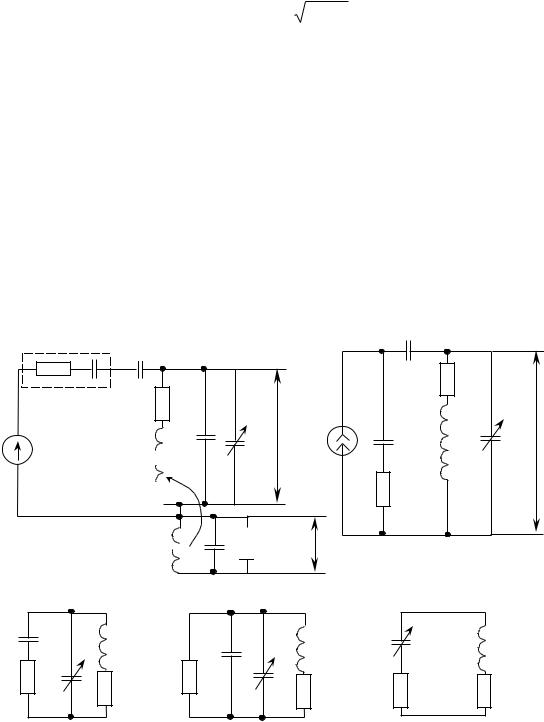

Схема одноконтурной входной цепи с внешнеемкостной связью с антенной

(Рис. 4. 12, в) анализируется как частный случай эквивалентной схемы (Рис. 4.

18) при отсутствии трансформаторной связи (Рис. 4. 20).

86

где nНО определяется выражениями (4.39) и (4.40). nН

При проектировании ненастроенных антенн величину ёмкости связи принимают из условия CСВ << CА, при этом CА вн CСВ.

Выбор ёмкости связи производится из условия согласования при заданной избирательности, ослабления на краях полосы пропускания и допустимой рас-

стройке контура входной цепи.

Ёмкость связи из условия согласования имеет вид:

Ёмкость связи из условия избирательности и ослабления на краях полосы пропускания

Ёмкость связи при условии допустимой расстройки контура входной цепи цепью с антенной

ниченно возрастать – это значит, что по условию заданной допустимой рас-

стройки контура антенна может быть включена непосредственно. Из двух рас-

считанных значений ёмкости связи выбирают её меньшее значение.

4.1.5. Входная цепь с магнитной антенной

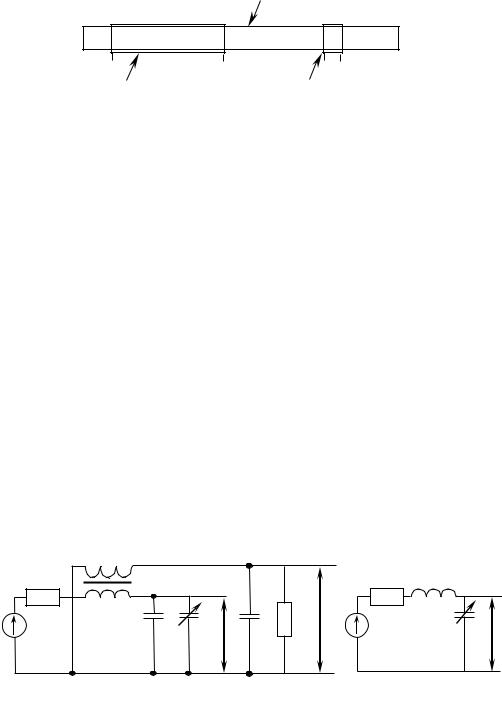

Магнитная антенна представляет собой круглый или прямоугольный фер-

ритовый стержень, на котором размещён каркас с катушкой входного контура

(Рис. 4. 21). Контурная катушка выполняется в однослойном или многослойном

89

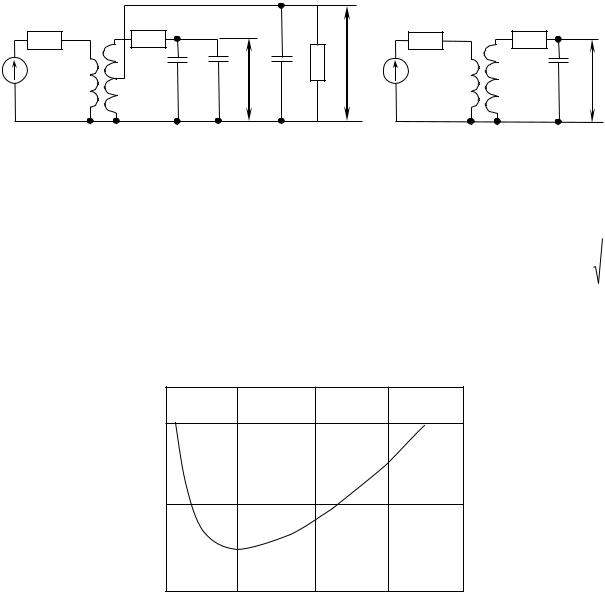

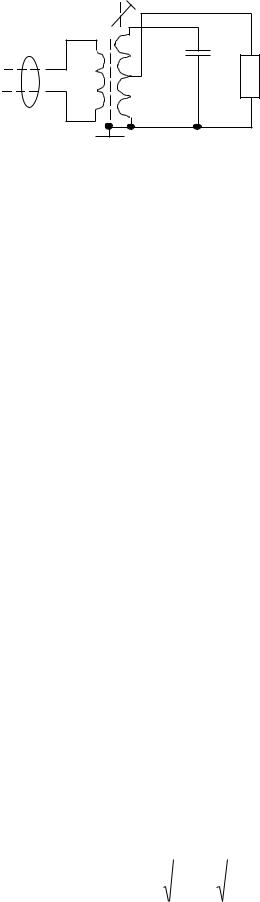

Рис. 4. 23. Эквивалентная схема входной цепи с настроенной антенной

Трансформатор используется как элемент согласования входной цепи с ко-

аксиальной фидерной линией. Для устранения паразитной ёмкостной связи, ис-

пользуют электростатический экран.

Параметры эквивалентной схемы ВЦ с настроенной антенной, после пере-

счёта сопротивления и ёмкости нагрузки в контур будут (Рис. 4. 24, а):

При работе с настроенной антенной обычно получают наибольшую пере-

дачу мощности при заданной полосе пропускания при этом избирательность не-

значительна. Режим бегущей волны обеспечивают согласованием волнового со-

противления фидера с входным сопротивлением приёмника

на фиксированной или средней частоте поддиапазона ср .

Рассогласование, кроме потери мощности, приводит к появлению повтор-

ного сигнала на входе приёмника, что создаёт искажения при приёме телевизи-

онных и многоканальных широкополосных сообщений. Из (4.64) выражение для оптимального коэффициента связи будет
