Архитектура систем на кристалле

Linux. DirectFB представляет собой абстрактное представление аппаратного обеспечения с программной реализацией всех графических операций, не поддерживаемых нижележащим «железом».

Видео подсистема DaVinci 644x позволяет работать с двумя окнами видео

(для реализации функции картинка в картинке) и с двумя графическими видеобуферами (framebuffer). На рис.4 показан приоритет наложения видео и графических слоев видео подсистемы. Встроенный resizer позволяет позиционировать окна относительно друг друга. Также для каждого из окон устанавливается общая прозрачность.

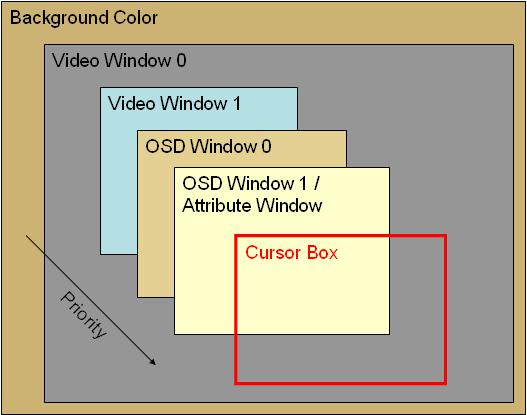

Рис.4. Видео микшер DaVinci 644x.

Оптимизация С кода и директивы компилятора при разработке для ЦСП

Кросс-компилятор для TI DSP C64x+ позволяет выполнять оптимизацию

кода.

81

Флаг компилятору --gen_profile_info позволяет создать профилировочную информацию для компилированного кода. В профилировку входит: время выполнения функций и использование памяти. После компиляции программы ее нужно запустить с рабочими данными (приближенными к реальности). Полученные данные нужно смотреть с помощью утилиты pdd6x.

Прагма MUST_ITERATE (min, max, multiple). Ставится перед началом циклов. Говорит о том, что цикл будет выполнен минимум min раз и максимум max раз. Multiple – кратность количества выполнения циклов, если больше 1, компилятор разворачивает цикл. Значения могут быть пропущены.

Прагма UNROLL(n). Указывает компилятору на принудительное разворачивание цикла, перед которым стоит прагма, в указанное число n раз.

Прагма DATA_SECTION ( symbol , " section name "). Указывает линкеру, что symbol надо поместить в указанную секцию. Это полезно, если необходимо поместить часто используемые данные в один из кэшей DSP. Тогда будет достигнут прирост производительности.

При чтении и записи следует использовать выровненные данные, поскольку доступ к невыровненным данным заменяется на последовательность чтения/записи данных, а также наложение масок и сдвиги.

Интринсиксы – это аналоги ассемблерных команд, доступные в С. В

интринсинксах реализовани арифметические операции с 16-ти- и 32-х-

разрядными данными, а также SIMD (ingle instruction, multiple data)

операции.

Использование инлайн функций иногда может быть полезным, поскольку вызываемой функции может и не быть в program cache, а включение функции инлайном подставляет ее в текущую функцию. Но это может повлечь к увеличению кода программы. Компилятор будет подставлять инлайн функции только при уровне оптимизации O2 или O3.

82

Структура ассемблера для С64х. Использование специализированных инструкций ЦСП

Структура ядра. Возможности АЛУ. Связи внутри ядра, набор команд.

Синтаксис ассемблера, директивы, написание параллельного кода,

компиляция, отладка.

Этапы трансляции С кода в параллельный ассемблер.

Трудности профилирования. Расчет трудоемкости. Построение графа зависимостей для описания движения данных внутри алгоритма.

Использование ассемблера для ЦСП С64х

Разбор примера использования построения правильного программного конвейера на задаче вычисления КИХ и БИХ фильтра.

Расчет входа и выхода в тело цикла. Определение минимального интервала итерации в тактах.
