1 Математическая статистика как метод обработки экспериментальных данных

1.1 Основные понятия

Математическая статистика – это метод обработки экспериментальных данных. Статистическим распределением выборки называется соответствие между вариантами xi и их относительными частотами ωI.

Относительной частотой ωI вариантов xi называется отношение частоты к объему выработки:

n

ωi = ni ;

Распределение (полигон) задают таблицей или строят зависимость xi =f(n), или xi =f(ωI). При постоянстве параметров в определенном интервале строят гистограмму. На рисунке 1.1 представлены варианты представления данных.

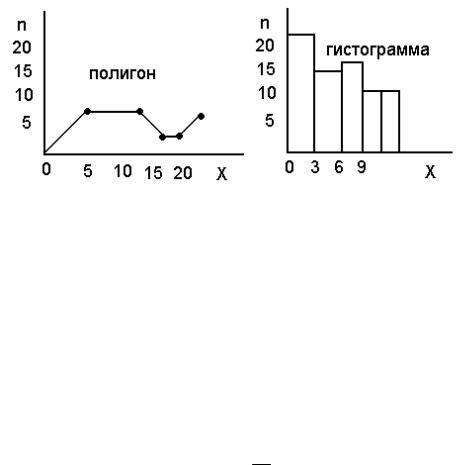

Рисунок 1.1 – Варианты представления данных

В последнее время развивается представление данных в виде теоретических F(x) и эмпирических F*(x) функций.

F*(x)= nnx

Одно из свойств эмпирической функции в том, что если а – наименьшая, b – наибольшая варианты,

то

F*(x)=0 при x<a ; F*(x)=1 при x>b

Различие в том, что эмпирическая определяет относительную частоту события X<x, а теоретическая – вероятность события.

6

1.2 Примеры решения задач

Задача 1. Задано распределение частот выборки объема n=60.

Найти распределение относительных частот

Решение. Относительной частотой ωI вариантов xi называется отношение частоты к объему выработки:

Задача 2. Имеются статистические данные распределения объема

n=75.

Построить гистограмму частот

Решение. Построим на оси абсцисс заданные интервалы. (см. рис 1.1). Получаем искомую гистограмму.

1.3 Задачи для проработки темы

Задача 1.1. Ниже приведена выборка объема n=79. Постройте полигон и гистограмму относительных частот.

7

Построить гистограмму и полигон распределения. Указание. Для полигона используйте середину интервала.

Задача 1.3. Ниже приведены результаты роста (в см) случайно отобранных 100 студентов. Постройте полигон и гистограмму относительных частот распределения.

4

Подсказка. Объем выборки n = ∑ni =2+3+10+6=20

i=1

Наименьшая варианта х1=6, поэтому F*(x)=0, если х<6.

Значения X<12, т.е х1=6, х2=8, наблюдалось 2+3=5 раз. Поэтому

F*(x)= 205 =0,25, если 8<x<12

Значения X<15, т.е х1=6, х2=8, х3=12 наблюдалось 2+3+10=15 раз. Поэтому F*(x)= 1520 =0,75, если 12<x<15. Поскольку х4=15 – наибольшая

8

2 Построение доверительных интервалов

2.1 Основные понятия

На языке экспериментатора длина доверительного интервала ∆ соответствует ошибке в определении параметра. При случайном наблюдении за величиной Х оценивают значения θ и используют статистическое правило: значение неизвестного параметра лежит в интервале (θ Н ,θ B ). В таких случаях выбирается вероятность верного отсчета β=0,9; 0,95; 0,99. Тогда у разных интервалов будет разная длина ∆. Отклонение от истинного значения составляет величину ε. Обычно ∆=2ε.

Пусть случайная величина Х имеет нормальное распределение с параметрами а – математическое ожидание, δ- среднее квадратичное отклонение при выборке объема n. Выборочное среднее:

Из таблицы 2.1 функции Лапласа по вероятности β/2 находится аргумент функции Ф; пусть это tβ. Поэтому для определения ε имеем равенство:

Доверительный интервал для параметра а нормального распределения с известной дисперсией δ s запишется:

Если задать точность оценки ε и доверительную вероятность β , то объем минимальной выборки, обеспечивающий заданную точность определится:

n = t 2 βε 2δ 2 .

Если случайная величина Х имеет нормальное распределение, но параметры а и δ неизвестны, то случайная величина имеет распределение Стьюдента S(t,n) со среднеквадратичным отклонением s. (т.е δ s)

В таблице 2.2 приведены некоторые значения коэффициентов Стьюдента.

Из данной таблицы 2.2 следует, что для повышения точности измерений необходимо брать большее число измерений. На практике для измерений с точностью 95% при доверительном интервале до 10% измеряемой величины необходимо проводить не менее 9 измерений. Если прибором пользуется один человек – это нормальное (Гаусовское) распределение ошибок измерения. Если прибором пользуется несколько человек – распределение ошибок носит случайный характер. С учетом распределения Стьюдента доверительный интервал имеет вид:

Напомним, что выборочное среднее определяется соотношением:

10

m1 = ∑nni xi ;

А «исправленное» среднее квадратичное отклонение определяется соотношением:

2.2 Примеры решения задач

Задача 1. Среднее квадратичное отклонение случайной нормальной величины Х равно δ=10 единицам. Для выборки объемом n=100 постройте доверительный интервал а для оценки математического ожидания Х с надежностью 99%, если выборочное среднее равно m1 =6 единицам.

Решение.

Требуется найти доверительный интервал

Все величины, кроме tβ известны. Найдем tβ из соотношения:

Ф(t)=0,99/2= 0,495. По таблице 2.1 находим tβ= 2,58

Подставляя данные, получим: 3,42<а <8,58

Задача 2. Х - нормально распределенная величина. Со среднеквадратичным отклонением δ=15 с доверительной вероятностью β=0,925 производятся интервальные оценивания неизвестного математического ожидания Х. Каков должен быть минимальный объем выборки, чтобы точность оценки ε была равна двум единицам?

Решение.

При β=0,925 → Ф(t)=0,925/2=0,4625

Из таблицы 2.1 находим tβ= 1,78 Подставляя в формулу находим n= 80
