Лабораторная работа №3
«Исследование на ЭВМ характеристик источников тока»
Москва 2021
Содержание
1. Цель работы 3
2. Первая цепь 3
3. Вторая цепь 9
Вывод 10
Ответы на вопросы 11
1. Цель работы
С помощью программы Micro Cap получить внешние характеристики независимого источника тока. Познакомиться с зависимыми источниками.
2. Первая цепь
Предварительный расчет
Принять:
J = 7,4 мА– ток источника постоянного тока;
r = 316 Ом – внутреннее сопротивление источника постоянного тока;
Rн = 0, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 4900 Ом – сопротивление нагрузки;
– ток в нагрузке от сопротивления нагрузки .
– падения напряжения на нагрузке от сопротивления нагрузки .
– мощность источника от сопротивления нагрузки .
– мощность, выделяемая на внутреннем сопротивлении источника от сопротивления нагрузки .
– мощность, выделяемая на нагрузке от сопротивления нагрузки .
– коэффициент полезного действия (КПД) цепи от сопротивления нагрузки .
Данные, полученные по предварительному расчету записаны в таблицу 1.
Таблица 1 – Предварительный расчёт
|
I, A |
|
|
|
|
|
0 |
0,0074 |
0 |
0 |
0 |
0 |
- |
10 |
0,0072 |
0,0717
|
0,0005
|
0,000016 |
0,0005
|
96,93 |
20 |
0,007 |
0,1392
|
0,001
|
0,000061 |
0,001
|
94,04 |
40 |
0,0066 |
0,2627
|
0,0019
|
0,000218
|
0,0017
|
88,76 |
80 |
0,0059 |
0,4724
|
0,0035
|
0,000706
|
0,0028
|
79,79 |
160 |
0,0049 |
0,786
|
0,0058
|
0,001955
|
0,0039
|
66,38 |
320 |
0,0037 |
1,1766
|
0,0087
|
0,004381
|
0,0043
|
49,68 |
640 |
0,0024 |
1,5655
|
0,0116
|
0,007755
|
0,0038
|
33,05 |
1280 |
0,0015 |
1,8754
|
0,0139
|
0,01113
|
0,0027
|
19,79 |
2560 |
0,0008 |
2,0815
|
0,0154
|
0,01371
|
0,0017
|
10,98 |
4900 |
0,0004 |
2,1967
|
0,0163
|
0,015271
|
0,001
|
6,05 |
На рисунке 2 изображен график зависимости тока от сопротивления нагрузки
Рисунок 2 – График зависимости тока от сопротивления нагрузки
На рисунке 3 изображен график зависимости падения напряжения на нагрузке от сопротивления нагрузки
Рисунок 3 – График зависимости падения напряжения на нагрузке от сопротивления нагрузки
На рисунке 4 изображен график зависимости мощности, отдаваемой источником от сопротивления нагрузки
Рисунок 4 – График зависимости мощности, отдаваемой источником, от сопротивления нагрузки
На рисунке 5 изображен график зависимости мощности, выделяемой на внутреннем сопротивлении источника от сопротивления нагрузки
Рисунок 5 – График зависимости мощности, выделяемой на внутреннем сопротивлении источника от сопротивления нагрузки
На рисунке 6 изображен график зависимости мощности, выделяемой на нагрузке от сопротивления нагрузки
Рисунок 6 – График зависимости мощности, выделяемой на нагрузке, от сопротивления нагрузки
На рисунке 7 изображен график зависимости КПД цепи от сопротивления нагрузки
Рисунок 7 – График зависимости КПД цепи от сопротивления нагрузки
В таблице 2 представлены значения, полученные экспериментально.
Таблица 2 – Результаты
|
I, A |
|
|
|
|
|
0 |
0,0074 |
0 |
0 |
0 |
0 |
- |
10 |
0,0072 |
0,0717
|
0,0005
|
0,000016 |
0,0005
|
96,93 |
20 |
0,007 |
0,1392
|
0,001
|
0,000061 |
0,001
|
94,04 |
40 |
0,0066 |
0,2627
|
0,0019
|
0,000218
|
0,0017
|
88,76 |
80 |
0,0059 |
0,4724
|
0,0035
|
0,000706
|
0,0028
|
79,79 |
160 |
0,0049 |
0,786
|
0,0058
|
0,001955
|
0,0039
|
66,38 |
320 |
0,0037 |
1,1766
|
0,0087
|
0,004381
|
0,0043
|
49,68 |
640 |
0,0024 |
1,5655
|
0,0116
|
0,007755
|
0,0038
|
33,05 |
1280 |
0,0015 |
1,8754
|
0,0139
|
0,01113
|
0,0027
|
19,79 |
2560 |
0,0008 |
2,0815
|
0,0154
|
0,01371
|
0,0017
|
10,98 |
4900 |
0,0004 |
2,1967
|
0,0163
|
0,015271
|
0,001
|
6,05 |
3. Вторая цепь
На рисунке 8 представлена схема ИТУН
Рисунок 8-Схема ИТУН
Для цепи, изображенной на рисунке , с линейным источником переменного тока управляемым переменным напряжением (ИТУН) рассчитать амплитуду тока , если крутизна управления S=3 A/B, управляющее напряжение , f = 2 кГц, для значения сопротивления нагрузки 70 Ом. V1 = 2.6 В. Полученные данные записать в таблицу
Таблица 3 – Предварительный расчёт по цепи ИНУТ и результаты, полученные экспериментально
По предварительному расчету |
ЭВМ |
|||
|
А/В |
|
, А |
, А |
70 |
3 |
2,6 |
7,8 |
7,8 |
140 |
3 |
2,6 |
7,8 |
7,8 |
На рисунке изображены графики напряжения ИТУН и силы управляющего тока при сопротивлении 70 Ом
Рисунок 9 – Осциллограммы напряжения ИТУН и силы управляющего тока
На рисунке 10 изображены графики напряжения ИТУН и силы управляющего тока при сопротивлении 140 Ом
Рисунок 10 – Осциллограммы напряжения ИТУН и силы управляющего тока
Вывод
С помощью программы Micro Cap получил внешние характеристики независимого источника тока. Познакомился с зависимыми источниками.

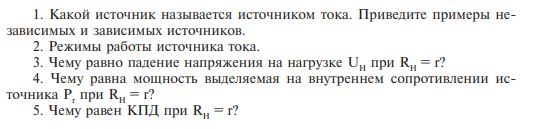

Ответы на вопросы
1. Источник тока – это идеальный элемент, сила тока, проходящая через который не зависит от напряжения на его полюсах и не зависят от сопротивления прочих элементов цепи. Независимые источники тока не зависят от напряжений, возникающих где-то еще в схеме, в то время как зависимые – нет. Зависимые источники тока состоят из пары ветвей. Одна ветвь управления, другая – выходная (источник тока). Свойства зависимых источников: необратимость, нулевая входная мощность, способность генерировать энергию. Пример независимого источника тока – идеальная катушка индуктивности.
2. 1) Режим холостого хода соответствует разомкнутым зажимам источника, при этом ток в нагрузке отсутствует I = 0. Мощность в нагрузке этот режим используется для измерения ЭДС источника.
2) Режим короткого замыкания создается при замыкании зажимов источника накоротко, т.е. напряжение на нагрузке равно нулю, т.к. ее сопротивление равно нулю. Мощность в нагрузке в этом случае равна нулю.
3) Согласованный режим работы источника и нагрузки, когда их сопротивления равны и характеризуется максимально возможной мощностью передачи от источника к приемнику
4) Номинальный режим – работа источника и приемника при номинальных значениях токов и напряжений, на которые они рассчитаны.
3. – падение напряжения на нагрузке равно 0.0037*316=1.16 В.
4. = 0.004 Вт
5. = 0.008 = 50%
