МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра безопасности жизнедеятельности

Аналитическая записка

по дисциплине «Безопасность жизнедеятельности»

Студент гр. 8091		Гришин И.Д.
Преподаватель		Павлов В.Н.

Санкт-Петербург

2022

Оглавление

Задание 3

Цель работы 3

1. Выбор здания 3

2. Электрическая сеть, электро- и пожаробезопасность 5

3. Планировка помещений и эскизы эргономичных рабочих мест 7

4. Допустимые уровни вредных воздействий на работников факторов среды 11

5. Освещение 14

6. Чрезвычайные ситуации (ЧС), способные возникнуть на территории офиса 16

Список источников 19

Приложение №1 20

Задание

Организуется фирма, специализирующаяся на задачах оказания информационно-вычислительных услуг в области разработки программного обеспечения (ПО) в г. Санкт-Петербург.

Цель работы

Провести классификацию деятельности, определить круг присущих производству опасностей, выявить источники опасностей и провести оценивание из опасного уровня, изучить нормативы на допустимые уровни воздействия вредных и опасных факторов производственного процесса и предложить технические и организационные мероприятия по снижению опасности производства до уровней приемлемого риска (по защите персонала от их действия).

1. Выбор здания

Основная работа в процессе разработки ПО предполагает работу с персональным компьютером (ПК). Помещения для работы с ПК относятся к категории В (пожароопасная) пожарной опасности помещений, так как в помещении находится много горючих веществ (мебель, пластиковые корпуса аппаратуры и др.). Поэтому помещение должно соответствовать нормативам по огнестойкости строительных конструкций, планировке зданий, этажности, оснащенности устройствами противопожарной защиты, установленным для этой категории помещений. Помещения должны обладать I или II степенью огнестойкости (СНиП 21-01-97 “Пожарная безопасность зданий и сооружений”).

Офисные помещения относят к классу функциональной пожароопасности Ф4 — учебные учреждения, научные и проектные организации, учреждения управления, а точнее, офисам присваивают класс Ф4.3. Помещения офиса соответствуют типу помещения «без повышенной опасности», к которым предъявляются следующие требования:

• Низкая влажность, как правило, не превышающая 60,0%.

• Допускается наличие климатических систем, включая вентиляцию и отопление.

• Покрытие пола должно быть выполнено только из диэлектрических материалов. То есть, земляные, железобетонные и металлические полы исключаются.

• Температура воздуха до 30,0°С.

• Отсутствует выделение технологической пыли.

• В воздухе не присутствуют химически активные вещества.

В офисных помещениях находятся только горючие и трудногорючие материалы и вещества, которые при контакте с воздухом горят без образования взрывоопасных смесей, что позволяет присвоить класс пожароопасности В. В соответствии с этим, предельная защищаемая площадь при оснащении переносными огнетушителями составляет 400 м².

С учетом степени огнестойкости и категории пожароопасности помещений допустимое количество этажей здания – 8, площадь этажа в пределах пожарного отсека не ограничивается. Пусть количество проектируемый офис занимает 7 этажей. Поскольку площадь этажей не регулируется, установим площадь в 540 м², размеры здания – 18х30 м, шаг колонн 6 м.

На первом этаже планируется разместить пункт охраны, а также служебные помещения. Общий план размещения помещений на 2 - 7 этажах представлен на рисунке 1, где:

• Помещение 1 на 2 этаже планируется отвести для размещения серверного оборудования. При этом стоит учитывать, что не рекомендуется размещать в смежных кабинетах серверную и помещение, в котором могут храниться легковоспламеняющиеся или химически-опасные вещества и материалы, а также столовую, туалеты, душевые и другие помещения, где используется водопровод или канализационные сети.

• В помещениях 2-5 можно расположить рабочие помещения или переговорные.

• В помещении 5 можно расположить рабочее место для руководящих лиц, с возможностью размещения зоны ожидания между лифтом и кабинетом.

• Помещения 6-7 и 9 могут быть отведены для хранения необходимых для работы оборудования и материалов.

• В помещении 8 планируется разместить гардеробную.

• В помещениях 10 и 11 будут расположены санузлы.

• В помещении 12 на втором этаже планируется разместить столовую, на других этажах в этом помещении можно разместить конференц-зал, а также дополнительные рабочие места, при необходимости, разделенные перегородкой на несколько помещений.

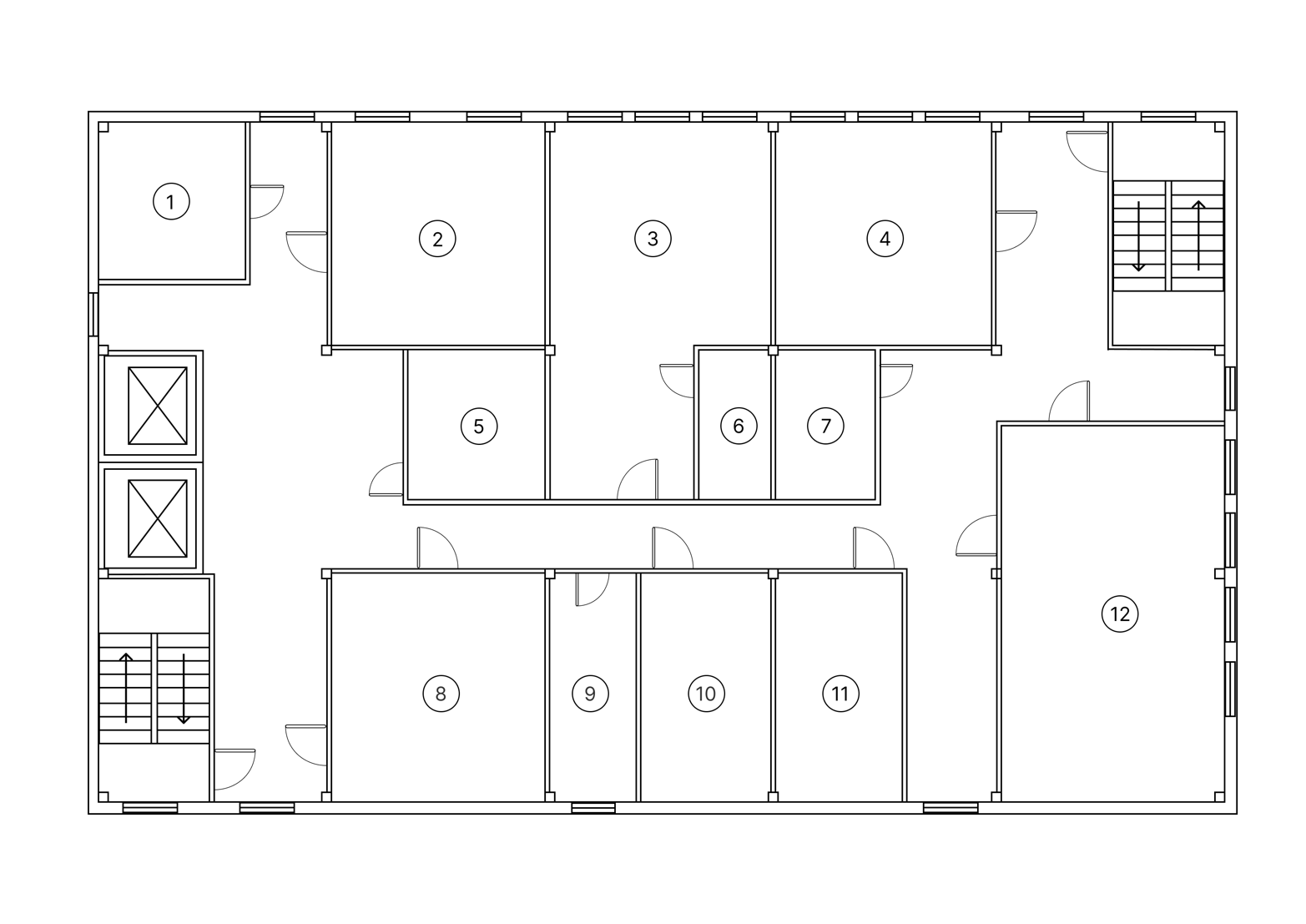

Рисунок 1 – План помещений 2 этажа

В связи с большой этажностью здания в нем будет установлено два пассажирских лифта. Параметры лифтовых шахт и кабин изложены в ГОСТ 5746-2015 «Лифты пассажирские. Основные параметры и размеры». Для данного здания были выбраны лифты пассажирские максимальной грузоподъемности 1275 кг, параметры лифтовой шахты и кабины представлены на рисунке 2.

Рисунок 2 – Параметры лифта

Указанные размеры обеспечивают возможность полного разворота кресла-коляски в кабине.

Два эвакуационных выхода нужно в здании, если путь от самого удаленного рабочего места до эвакуационного выхода превышает 25 м. В данном случае, при наличии одного выхода, расположенного рядом с лифтовой шахтой, путь из самой удаленной точки помещения 4 составляет более 25 м.
