1 Группа. Система аварийного электроснабжения (саэ)

Системы, важные для ядерной безопасности, системы безопасности технологических процессов и мониторинга. Повышенные требования к надёжности электроснабжения, не допускаются перерывы питания более чем на доли секунды во всех режимах, включая полное исчезновение питания от СНЭ (ТСН и РТСН). В качестве третьего независимого источника используются аппараты бесперебойного электропитания, дизель-генераторные установки, аккумуляторные батареи (для блока 1200 МВт питание в течение 24 часов при исчезновении питания от СНЭ). Обязательное питание после срабатывания аварийной защиты реактора.

Электроприемники:

- системы управления и защиты реактора (СУЗ),

- системы контроля и измерений (КИП), устройств автоматики реактора,

- система аварийного останова реактора (САОР),

- системы дозиметрического контроля,

- двигатели насосов аварийного расхолаживания реактора, аварийных масляных насосов системы регулирования и смазки турбины.

2 Группа. Система надёжного электроснабжения нормальной эксплуатации (снэ нэ)

Механизмы, обеспечивающие безопасность и дополнительную надёжность. Повышенные требования к надёжности. Предпочтительное питание от СНЭ (ТСН и РТСН). Источник питания в аварийных режимах дизель-генераторы с автоматическим запуском и АБ (для блока 1200 МВт питание в течение 2 часов при исчезновении питания от СНЭ). Обязательное питание после срабатывания аварийной защиты реактора.

- электродвигатели насосов, обслуживающих первый радиоактивный контур,

- электродвигатели САОР,

- электроприемники ответственных вспомогательных систем, участвующих в обеспечении безопасности АЭС – спецвентиляции, аварийного освещения,

- противопожарной защиты; электродвигатели аварийных питательных насосов и технической воды;

3 Группа. Система нормальной эксплуатации (снэ)

Механизмы, принимающие основное участие в технологическом процессе производства электроэнергии. Не требуют обязательного питания после срабатывания аварийной защиты реактора. Питание от ТСН и РТСН. ГЦН, конденсатные, циркуляционные, питательные, сетевые насосы.

СН АЭС с энергоблоком 1200 (фиг знает, надо ли это)

В энергоблоке ВВЭР-1200 предусматривается установка турбогенератора с полным водяным охлаждением мощностью 1200 МВт в шестифазном исполнении с двумя трёхфазными обмотками, сдвинутыми относительно друг друга на 30 градусов.

В блоке с генератором устанавливается блочный повышающий трансформатор, состоящий из группы трёх однофазных трансформаторов c расщепленными обмотками НН. Поскольку вектора напряжений статорных обмоток турбогенератора сдвинуты относительно друг друга, схема и группы соединения обмоток блочного повышающего трансформатора должны быть (рис. 1).

Рабочее питание механизмов собственных нужд осуществляется от генератора блока через два рабочих ТСН с расщеплённой обмоткой низшего напряжения типа ТРДН-80000/35. Напряжение в сети собственных нужд – 10 кВ, у каждого блока четыре рабочих секции собственных нужд.

Резервное питание собственных нужд осуществляется от энергосистемы через РУ 220 кВ, резервные ТСН типа ТРДНС-80000/220 и магистрали резервного питания.

Рисунок – Пример схемы АЭС

Дальше идёт информация из собственных нужд Байназаровой, которые были у станционной группы в 6ом семестре. Есть небольшая вероятность, что часть информация неправильная, но это мы никогда не узнаем.

Особенности подключения ТСН и РТСН на АЭС с реакторами ВВЭР-1000

• К каждому генератору подключаются по 2 рабочих ТСН мощностью по 63 МВА.

• Некоторые генераторы мощностью 1000 МВт имеют 6-фазную обмотку статора со сдвигом по фазе на 30 электрических градусов. Значит, используются различные схемы соединений обмоток ТСН (см. схему).

• На каждый рабочий ТСН приходится по 1 РТСН.

• Т.к. РТСН много, то они подключаются к РУ-ВН парами.

Особенности подключения ТСН и РТСН на АЭС с реакторами ВВЭР-440

• К каждому генератору подключается 1 рабочий ТСН мощностью 25 МВА.

• Итого на реактор приходится 4 секции СН.

• На каждые 2 рабочих ТСН приходится по 1 РТСН мощностью 32 МВА.

Особенности подключения ТСН и РТСН на АЭС с реакторами РБМК-1000

• К каждому генератору подключаются 1 рабочий ТСН мощностью 63 МВА.

• Итого на реактор приходится 4 секции СН.

• На каждые 2 рабочих ТСН приходится 1 РТСН мощностью 63 МВА.

Особенности подключения ТСН и РТСН на АЭС с реактором БН-600

• К каждому генератору подключаются по 1 рабочему ТСН мощностью по 25 МВА.

• На 3 рабочих ТСН приходится 1 РТСН мощностью 32 МВА.

Дальше я вставил инфу и картинки из прошлого семестра станций, потому что на консультации она это рисовала.

По поводу выбора трансформаторов сразу скажу. Во всех схемах, где подписаны трансформаторы – это СТАНДАРТНЫЕ трансформаторы. Обычно именно их и используют на блоках.

1) АЭС оснащаются турбогенераторами большой единичной мощности. Применяются схемы с блоками, аналогичные схемам КЭС. Блоки, как правило, подключаются к РУ 330 кВ и выше.

2) РУ повышенных напряжений связывают автотрансформаторами. При этом обмотка НН, как правило, остаётся неподключенной.

3) В случае 2х блоков (генератор + трансформатор), относящихся к 1му реакторному блоку, их подключают к одному РУ.

4) На АЭС либо 1, либо 2 ТСН на блок. И на каждые 2 энергоблока ставят 1 комплект РТСН.

Примеры, как бывает всё:

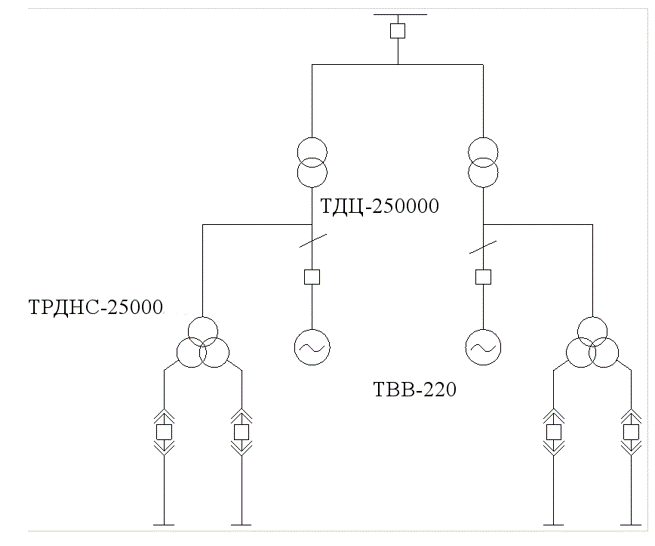

1) ВВЭР–440: 2хТВВ–220 МВт

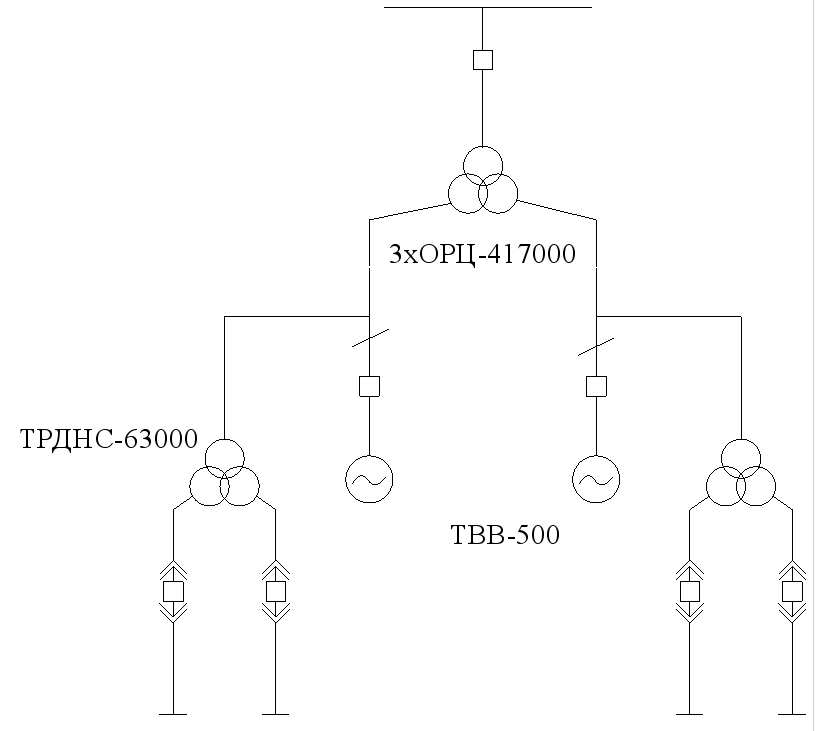

2) РБМК–1000: 2хТВВ–500 МВт

На лекции мы пунктиром рисовали красные выключатели, но я, если честно, прослушал почему.

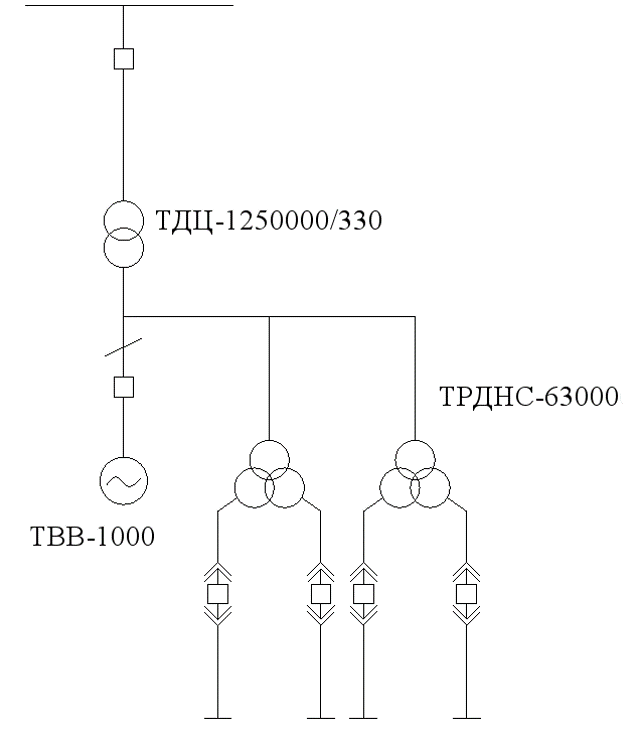

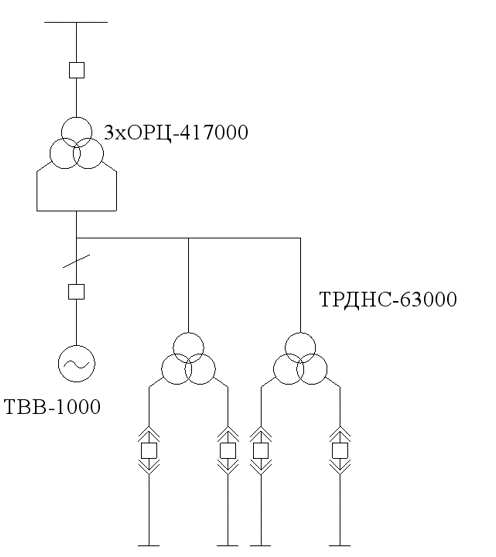

3) ВВЭР–1000: 2хТВВ–500 МВт или 1хТ3В–1000 МВт;

3 30 кВ

500 и 750 кВ

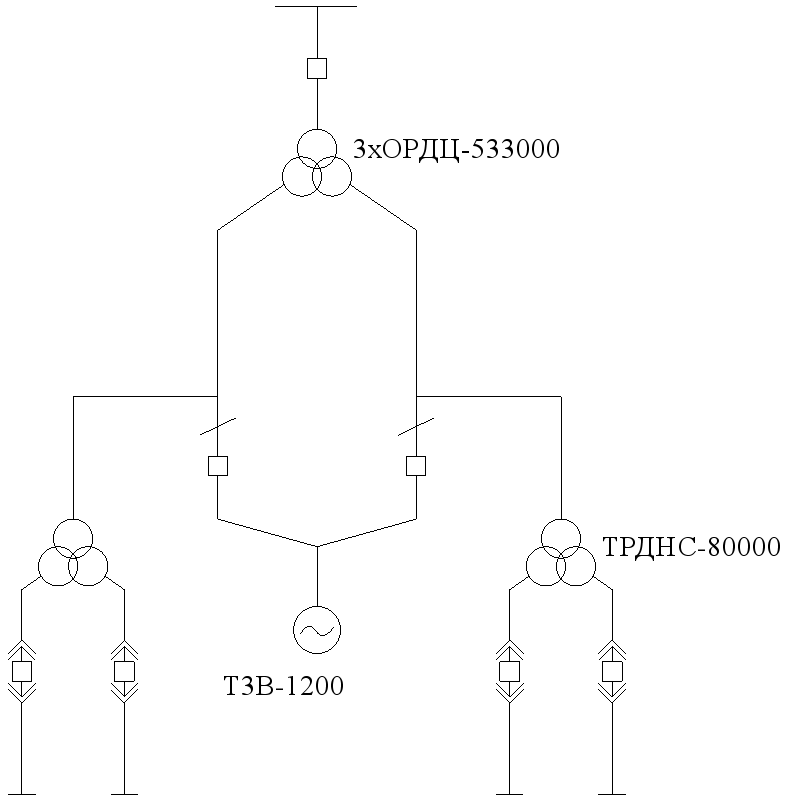

4) ВВЭР–1200: 1хТ3В–1200 МВт.

7. Электроснабжение механизмов собственных нужд подстанций. Выбор числа и мощности трансформаторов собственных нужд, организация резервного питания.

Схемы электроснабжения механизмов собственных нужд ПС

Нагрузка СН на ПС: электроприёмники систем охлаждения Т (АТ), системы обогрева приводов выключателей, освещения, пожаротушения, системы телемеханики, связи, учёта электроэнергии.

ПС 35 – 750 кВ – не менее двух ТСН со скрытым резервом. Каждый ТСН работает на свою секцию с.н., секции с.н. работают раздельно.

Мощность ТСН обычно не более 630 кВА для ПС 110-220 кВ и не более 1000 кВА для ПС 330 кВ и выше.

На ПС 330 кВ предусматривается третий ТСН. С ростом количества РУ количество ТСН увеличивается.

Подключение ТСН – к РУ НН, к обмотке НН АТ. На стороне НН трансформаторы собственных нужд должны работать раздельно, при этом устанавливается АВР (автоматическое включением резервирования).

Мощность потребителей СН невелика, поэтому они присоединяются к сети 380/220 В, которая получает питание от понижающих трансформаторов. Шины 0,4 кВ для надёжности секционируют автоматическим выключателем. От сети собственных нужд ПС питание сторонних потребителей не допускается.

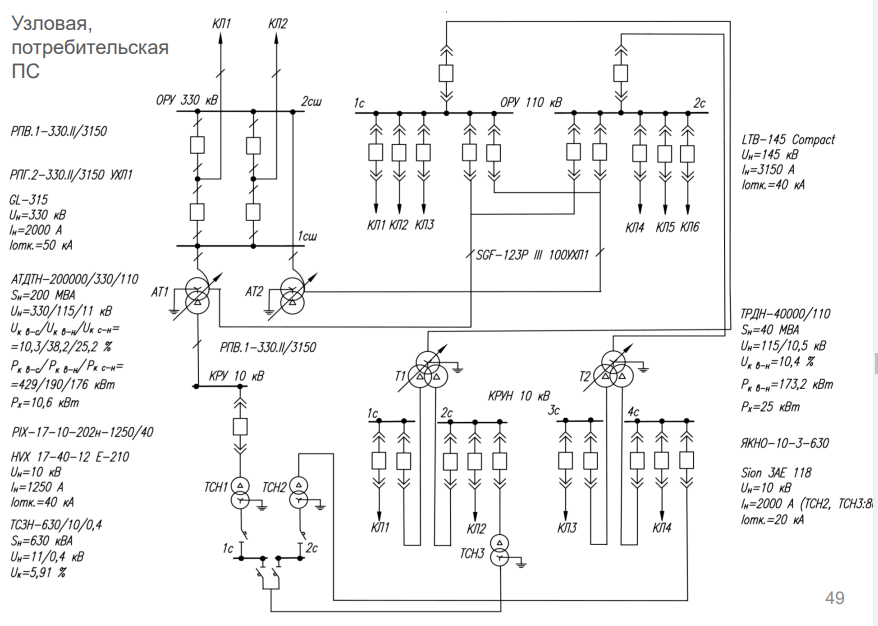

Рисунок – Пример схемы ПС вместе с СН

8. Понятие короткого замыкания, причины и последствия, виды коротких замыканий. Действующее значение периодической составляющей тока короткого замыкания, ударный ток короткого замыкания. Порядок расчёта токов короткого замыкания.

КЗ – нарушение нормальной работы электроустановки, вызванное замыканием фаз между собой, а также замыканием фаз на землю в сетях с заземлённой нейтралью.

Виды: трёхфазное, двухфазное, однофазное на землю, двухфазное на землю.

Причины: да что угодно вообще, от плохой погоды, до рыбака с длинной удочкой.

Последствия: в крайнем случае – смерть человека, в лучшем случае – нормальное срабатывание релейной защиты и всё чики-пуки, но всё равно происходит отключение линии/потребителя/генератора. Ещё может сгореть провод/кабель/выключатель и т.д.

Для выбора электрооборудования, аппаратов, шин, кабелей необходимо знать токи трёхфазного короткого замыкания.
