1. Электроснабжение механизмов собственных нужд электростанций и подстанций. Механизмы собственных нужд, напряжение сети собственных нужд, основные и резервные источники питания собственных нужд, расход мощности на собственные нужды.

Общие слова про собственные нужды ЭС и ПС

Собственные нужды - потребность электрической станции в электрической энергии для обеспечения механизированности технологического цикла производства электроэнергии.

Система собственных нужд – совокупность вспомогательного оборудования, необходимого для экономичной и надёжной работы электростанции: рабочие машины, РУ, электрические сети, понижающие трансформаторы и система управления ими.

Расход мощности на собственные нужны станции зависит от типа и мощности станции, рода топлива и способа его сжигания, параметров пара и ряда других условий. Приближённо максимальная мощность, потребляемая на собственные нужды электростанций и подстанций (в процентах от их установленной мощности – P_сн/P_уст *100%), составляет:

ТЭЦ	Пылеугольная	8–14 %
	Газомазутная	5–7 %
КЭС (ГРЭС)	Пылеугольная	6–8%
	Газомазутная	3–5%
АЭС	С водяным теплоносителем	5–8%
ГЭС	Малой и средней мощности (до 200 МВт)	3–2%
	Большой мощности (выше 200 МВт)	1–0,5%
Подстанция	Районная	50–200 кВт
	Узловая	200–1000 кВт

Напряжения сети СН:

- 6 кВ (для двигателей 200 кВт и выше)

- 10 кВ (для двигателей 800 кВт и выше; на АЭС для энергоблоков с реакторами ВВЭР-1200)

- 660 В (для двигателей от 16 до 630 кВт)

У двигателей меньшего напряжения лучше технико-экономические показатели, чем у двигателя той же мощности, но на более высокое напряжение (проще выполнить изоляцию). С другой стороны, при более высоком напряжении меньше номинальные токи цепей, соответственно, более лёгкие кабели, меньше токи КЗ, лучше условия самозапуска двигателей. В основном применяются двигатели: СД (синхронные), АЭД (асинхронные), ДПТ (постоянного тока).

Источники питания сн

1. Генератор

2. РУ ГН (когда напряжение ГРУ и РУ СН одного напряжения, вместо трансформатора устанавливают ТОР (токоограничивающий реактор))

3. Вспомогательный турбоагрегат (в таком случае меньше токи КЗ, так как у вспомогательного турбоагрегата нет электрической связи с остальной станцией)

4. От вспомогательного генератора (у вспомогательного генератора нет электрической связи с остальной станцией)

Резервные источники питания (РТСН) подключаются:

- к шинам повышенного напряжения, имеющим связь с энергосистемой (низшим из повышенных);

- к обмотке низшего напряжения автотрансформатора;

- к автономным источникам (дизель-генераторы, аккумуляторные батареи).

Конкретно про электростанции и подстанции следующие вопросы все.

2. Схемы электроснабжения собственных нужд кэс. Механизмы собственных нужд кэс. Выбор числа и мощности рабочих и резервных трансформаторов собственных нужд.

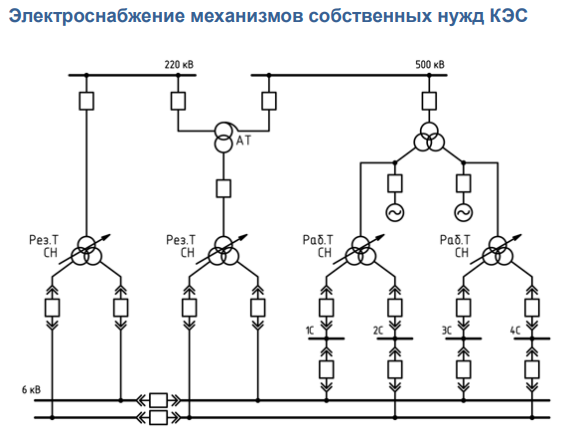

Рисунок – Схема электроснабжения СН КЭС

То есть все ТСН подключены к генераторному токопроводу, а РТСН к наименьшему из РУ-ВН или к низкой стороне АТ.

На тепловых электростанциях для питания собственных нужд применяют два напряжения: 6 кВ для питания крупных двигателей мощностью 200 кВт и выше; 380/220В для питания более мелких двигателей, а также освещения станции.

Распределительное устройство СН 6 кВ выполняют с одной секционированной системой шин.

Число и мощность тсн и ртсн на кэс

- ;

- ;

- если , то на 1 ТСН приходится 2 секции СН;

- на каждые 4 блока – 1 РТСН (если более конкретно, то 1 РТСН при количестве блоков 4 или меньше, 2 РТСН при количестве блоков от 5 до 8 включительно, 3 РТСН при 9 блоках и более);

- , если есть генераторный выключатель;

- , если нет генераторного выключателя (в этом случае РТСН - пускорезервный);

- схема РУ СН – одна секционированная система шин, секции работают раздельно;

- МРП секционируют каждые 2–3 блока, между МРП и рабочими секциями устанавливаются выключатели.

Рисунок – Пример механизмов собственных нужд КЭС

3. Схемы электроснабжения собственных нужд ТЭЦ. Механизмы собственных нужд ТЭЦ. Схемы собственных нужд блочной и неблочной частей ТЭЦ. Выбор числа и мощности рабочих и резервных трансформаторов собственных нужд.

Рисунок – Пример схемы ТЭЦ и собственных нужд, подключённых к ГРУ

На тепловых электростанциях для питания собственных нужд применяют два напряжения: 6 кВ для питания крупных двигателей мощностью 200 кВт и выше; 380/220В для питания более мелких двигателей, а также освещения станции.

Распределительное устройство СН 6 кВ выполняют с одной секционированной системой шин. Секции шин СН питаются от трансформаторов или от реактированных линий СН (в зависимости от напряжения генератора).

На ТЭЦ число секций шин 6 кВ должно соответствовать числу котлов. Каждую из секций или секции попарно присоединяют к отдельному источнику рабочего питания. Источниками рабочего питания являются трансформаторы или реактированные линии (последние в том случае, если напряжение генератора равно напряжению сети СН, т. е. 6 кВ), их подключают к сборным шинам генераторного напряжения.

На ТЭЦ, где есть и шины генераторного напряжения и блоки, электроснабжение СН осуществляют частично от шин генераторного напряжения и частично ответвлениями от генераторов блоков.

Резервный источник питания на ТЭЦ присоединяют к сборным шинам генераторного напряжения (при схеме с двумя системами шин) или непосредственно к трансформатору связи (при схеме с одной системой шин). Если на ТЭЦ нет ГРУ (блочная станция), то РТСН подключают к сборным шинам низшего из распределительных устройств повышенных напряжений.
