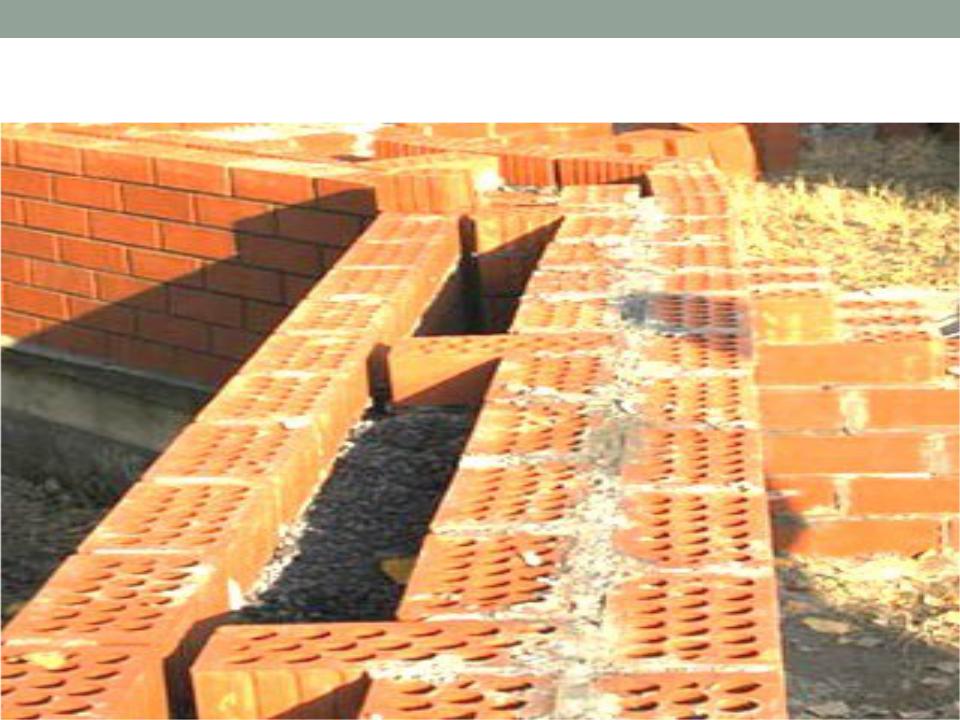

Облегченная колодцевая кирпичная кладка

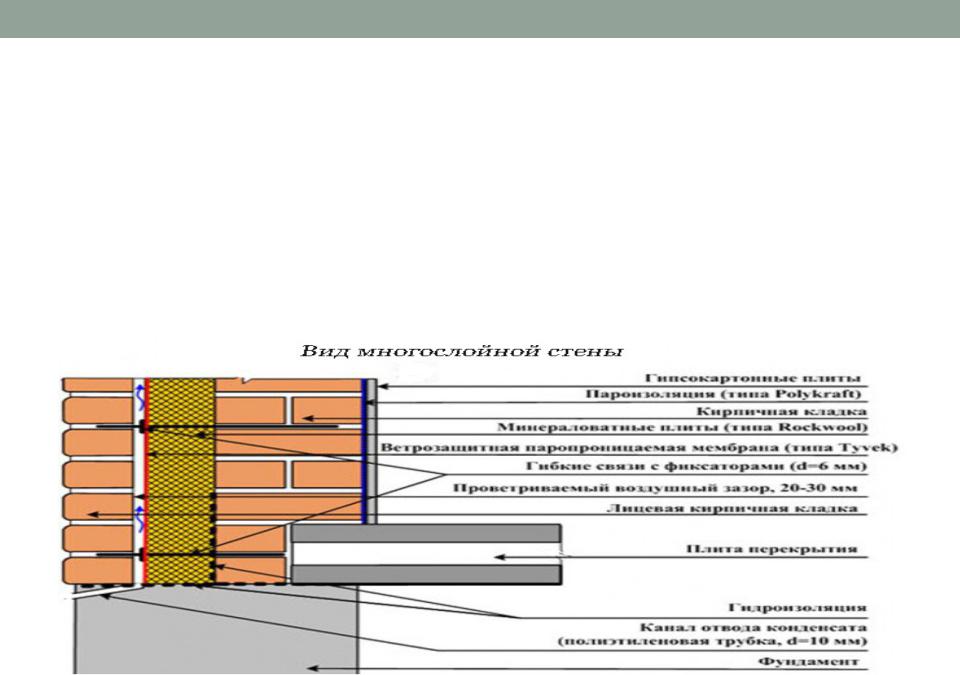

Многослойная кирпичная кладка с плитным утеплителем
•Многослойная кирпичная кладка стен с плитным утеплителем, закрепленным гибкими связями из стеклопластика, заменила массово применяемую колодцевую кладку.
•Причиной отказа от колодцевой кладки явилось существенное снижение теплотехнических характеристик наружного стенового ограждения зданий в процессе эксплуатации.
Трехслойная кирпичная кладка с утеплителем

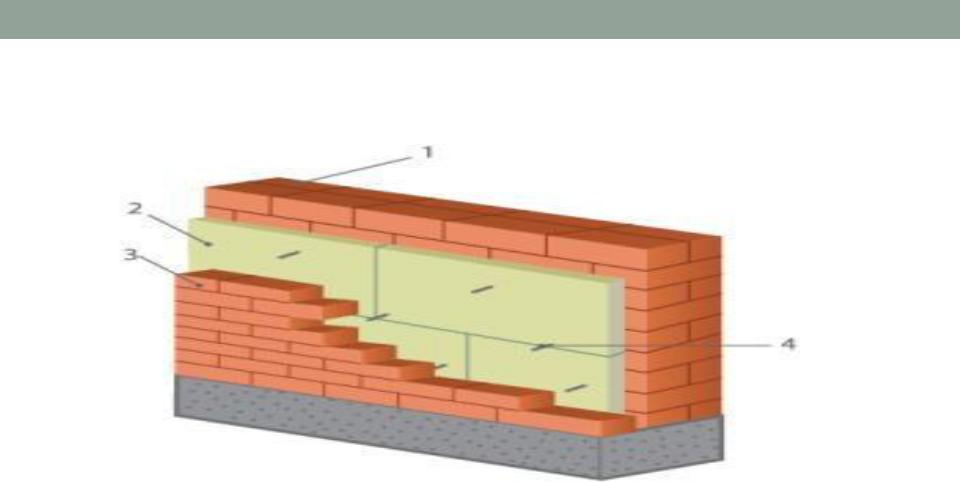

1- Внутренняя часть кирпичной стены
2 - Каменная вата ROCKWOOL
3 - Наружная часть кирпичной стены
4 – Связи

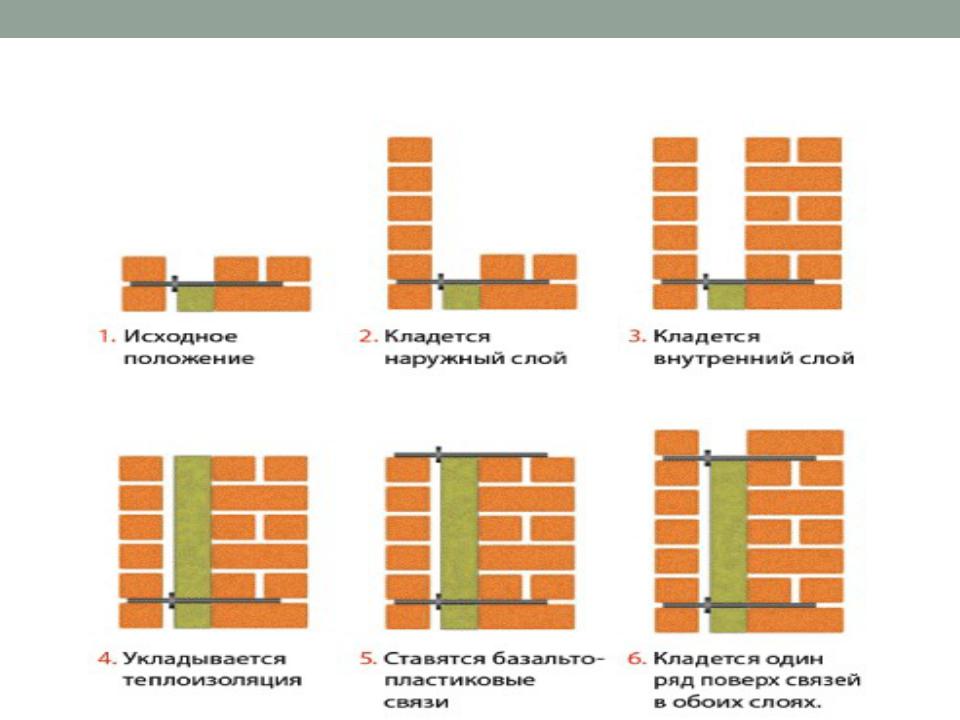

Последовательность монтажа

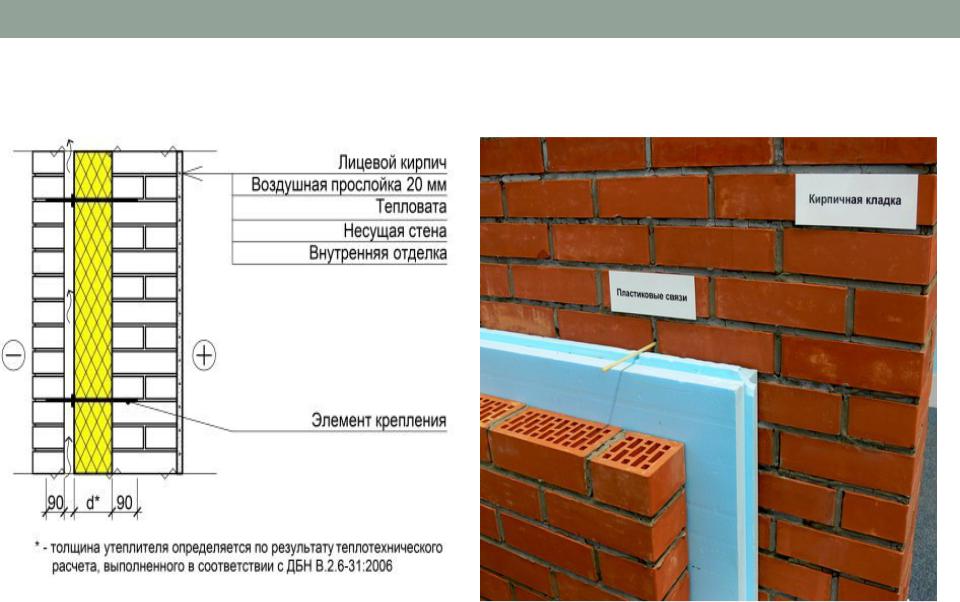

Трехслойная кладка с плитным утеплителем
Стеновое ограждение «термический экран»
•Отличительной особенностью конструкции наружной̆ стены «Термический экран» от многослойной кладки с плитным утеплителем является четкое разграничение функции между несущим (кирпичная кладка) и теплоизоляционно– отделочным слоями «Термический экран», а также – герметичность воздушной прослойки.
•Несущий слои конструкции (внутренняя верста) в зависимости от этажности здания выполняется толщиной 250 мм или 380 мм из кирпича керамического полнотелого на цементном кладочном растворе. Кирпичная кладка предназначена для восприятия нагрузок от вышележащих этажей и передачи их на обрез фундамента.
•Для закрепления (навески) конструктивного элемента «Термический̆ экран» в швы кладки несущего слоя, при его устройстве, устанавливаются стеклопластиковые анкеры-кронштеины.
•Теплоизоляционно-отделочный слои «Термический экран» предназначен для обеспечения требуемого сопротивления теплопередаче, а также защиты материалов кирпичной кладки от атмосферных воздействий

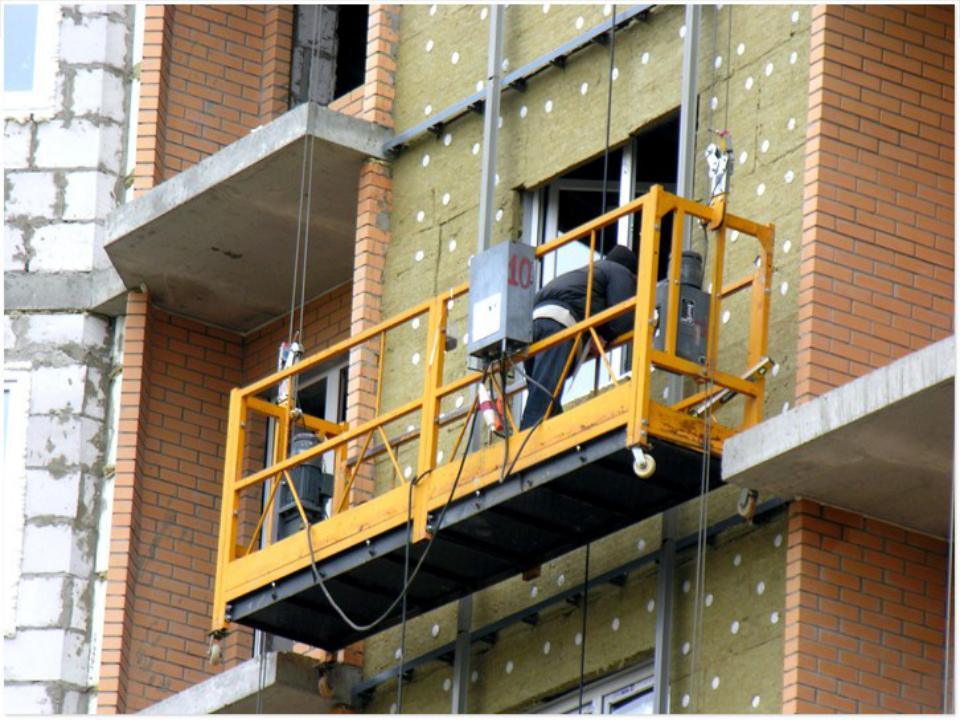

•На первом этапе выполняется кирпичная кладка несущего элемента наружных стен. В горизонтальные швы кладки по ходу ее выполнения устанавливают стеклопластиковые анкеры-кронштейны диаметром 8мм. По завершению всех общестроительных работ и устройства кровли приступают к монтажу блоков теплоизоляционных облицовочных стеновых панелей.
Конструктивное решение наружного стенового ограждения «Термический̆ экран»

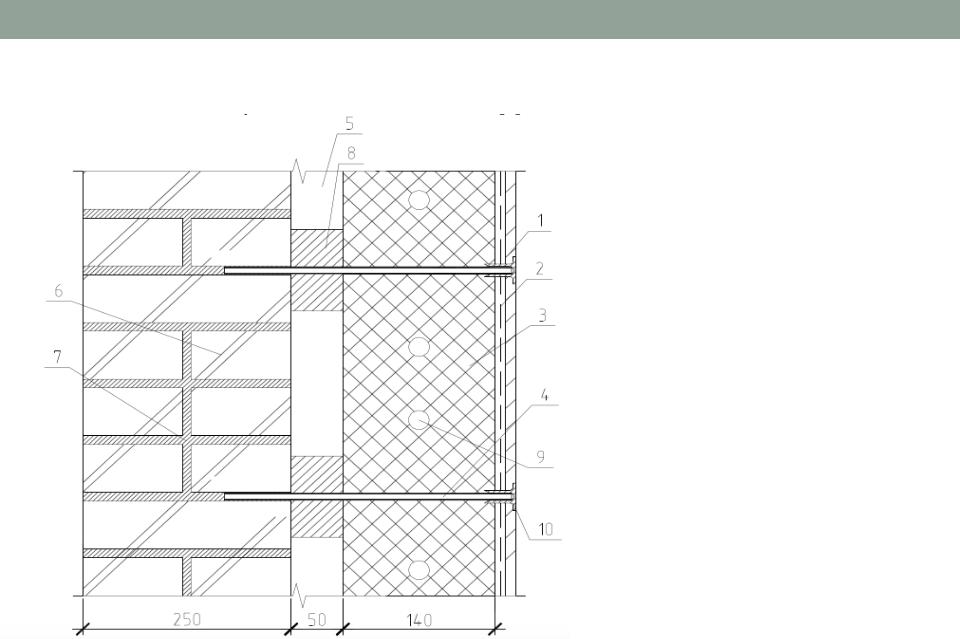

1–декоративно-защитный слои; 2–армирующий слои (ССШ-160); 3–теплоизоляционный слои из плитного утеплителя; 4-стеклопластиковый анкер- кронштеин; 5 – воздушная прослойка;
6 – кирпичная кладка; 7–цементно-песчаный раствор; 8 –мембрана; 9–соединительные штифты; 10 – втулка-заглушка
2.Кладка стен из легкобетонных и керамических поризованных блоков.
•В настоящее время для возведения наружных стен применяются следующие виды легкобетонных стеновых блоков: керамзитобетонные блоки; газобетонные блоки; пенобетонные блоки; блоки из ячеистого бетона.
