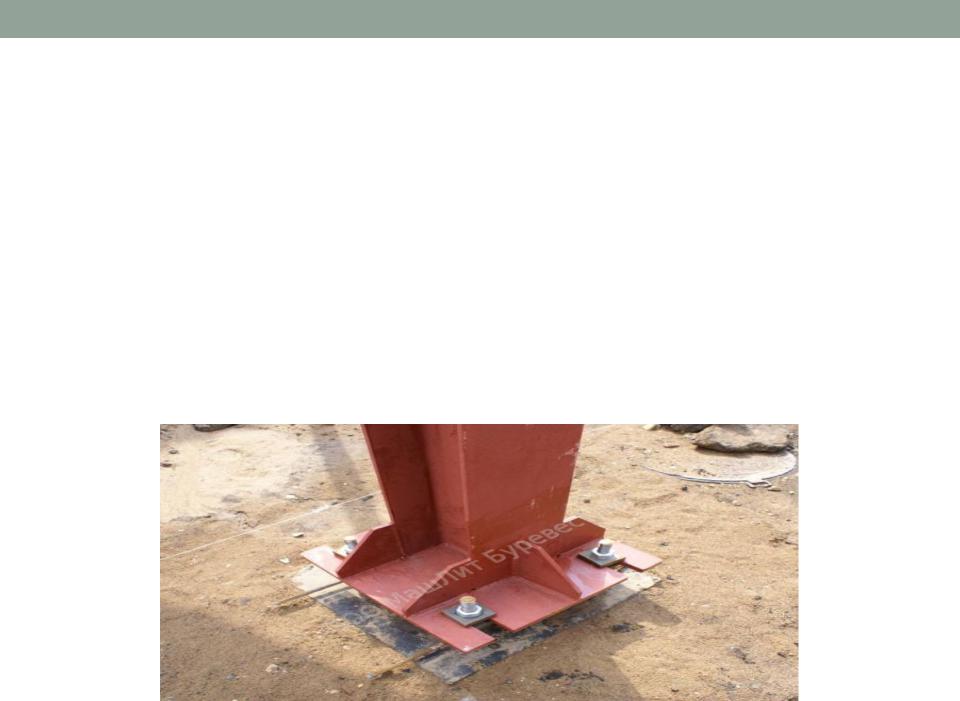

Монтаж колонн.

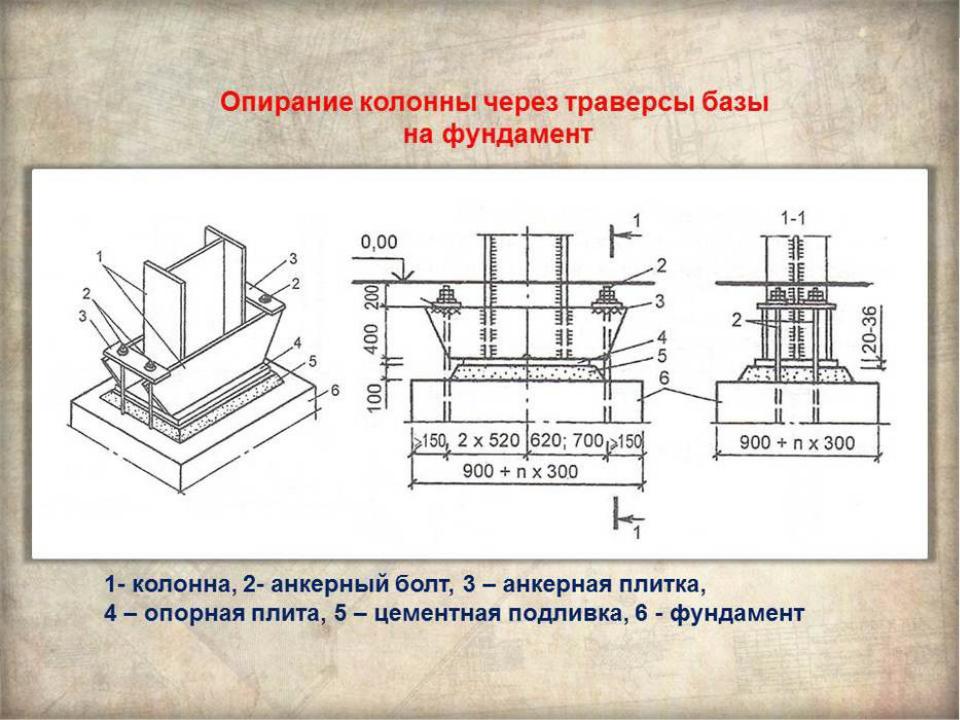

•В зависимости от принятого способа обеспечения точности монтажа колонн их устанавливают:
•на фундамент, отметка которого доведена до проектной с отклонениями не более ± 2 мм. Этот способ предусматривает установку колонн фрезерованными торцами на заранее выверенные закладные опорные металлические детали;
•на фундамент, отметка которого ниже проектной на 40 50 мм, т. е. колонна может быть установлена на подкладки с последующим заполнением зазора бетонной смесью;
•на фундаменты, имеющие на проектной отметке опирания колонн заранее выверенные и подлитые строганые плиты. В этом случае колонны устанавливают без дополнительной выверки, и поэтому этот метод называется безвыверочным.
Монтаж колонн
•Металлические колонны одноэтажных зданий монтируют при помощи кранов способом «на весу» с предварительной раскладкой их у места установки или с транспортных средств. На колонны наносят разбивочные осевые риски.
•Строповка колонн производится за верхнюю часть, что обеспечивает ее
вертикальную подачу к месту установки и облегчает наводку башмака на анкерные болты и совмещение осевых рисок колонны и фундамента.
•Закрепленные анкерными болтами колонны расстропливают, после чего проводят геодезическую контрольную проверку их вертикальности в обеих плоскостях разбивочных осей.
Монтаж подкрановых балок
•Металлические подкрановые балки при шаге колонн 6, 12 и 24 м изготовляют сварными двутаврового сечения. На опорах балки имеют торцовые опорные ребра со строганой нижней кромкой, которыми балки опираются на консоли колонны. Подкрановые балки устанавливают сразу после монтажа колонн в монтажной ячейке.
•Их раскладывают, стропят и устанавливают аналогично железобетонным балкам. Временное крепление подкрановых балок осуществляют на болтовых соединениях, по высоте и в плане регулируя подкладками. Между собой балки объединяют болтами. В торцовых и опорных ребрах для этой цели имеются отверстия для болтов.
Монтаж металлических ферм покрытия
•Подготовка фермы к монтажу состоит из следующих операций: укрупнительной сборки, обустройства люльками, лестницами и расчалками, строповки, подъема в зону установки, разворота при помощи расчалок, временного крепления.
•Фермы стропят в четырех точках траверсами с полуавтоматическими захватами дистанционного управления в узлах верхнего пояса, чтобы в стержнях не возникали изги бающие усилия.
•При больших монтажных нагрузках производят временное усиление элементов деревянными пластинами или металлическими трубами. Положение фермы выверяют по положению осевых рисок на торцах фермы.
Монтаж металлических ферм покрытия
• Первую |
ферму разворачивают |
при |
помощи |
оттяжек |
в проектное положение |
на |
высоте |
0,5...0,7 м над верхом колонн, опускают на
монтажные |
столики |
колонн, временно |
||
закрепляют |
на |
болтах, |
выверяют |
и |
осуществляют окончательное крепление. |
|
•После установки и закрепления первой фермы и раскрепления ее четырьмя растяжками устанавливают вторую, которую связывают с первой при помощи прогонов, связей и распорок, они все вместе образуют жесткую пространственную систему.

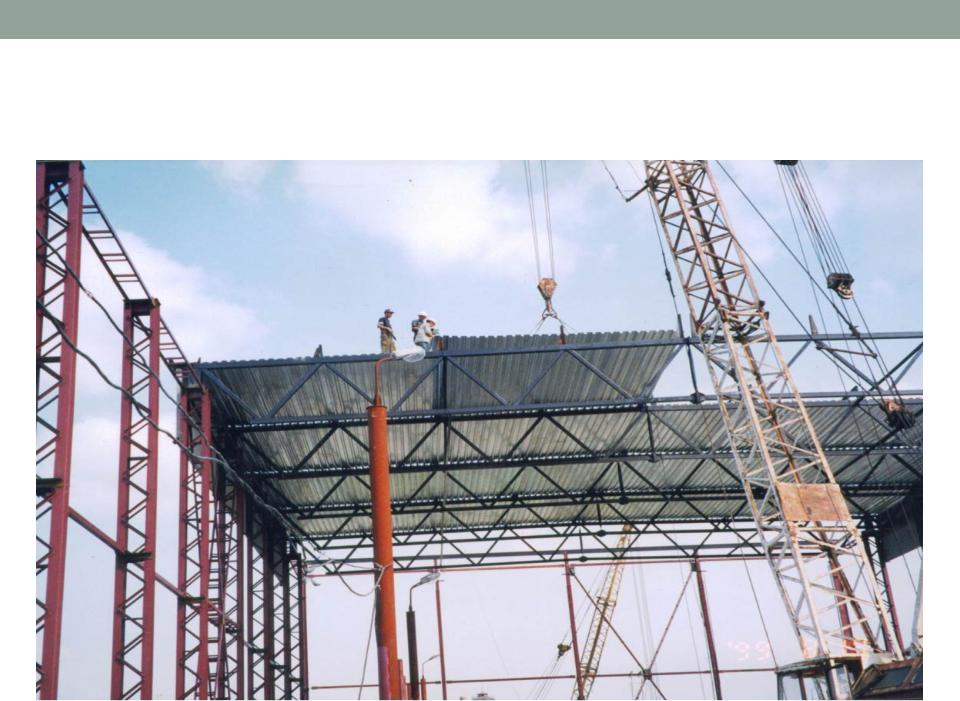

Монтаж покрытия из стального профилированного настила.
•Стальной профилированный настил - это панель из оцинкованного, а затем покрытого антикоррозионным слоем стального листа длиной 3...12 м, толщиной 0,8... 1 мм с продольными гофрами высотой 60, 79 мм и более. Листы укрупняют в карты на горизонтальных стендах и соединяют между собой комбинированными заклепками или контактной точечной сваркой.
•Собранные карты монтируют по ходу монтажа конструкций покрытия (вслед за монтажом колонн и ферм). Карту стропят согласно схеме строповки в зависимости от размера карты, поднимают краном и подают к месту укладки, крепят к прогонам само нарезающимися оцинкованными винтами, реже дюбелями и электрозаклепками.
