Виды проводов СИП

Виды проводов СИП

Что такое СИП:

Марка СИП(в расшифровке самонесущий изолированный провод) представляет собой мультижильное проводное изделие, которое предназначено для передачи электротока магистральными воздушными ЛЭП и создания линейных ответвлений на опорах ВЛ.

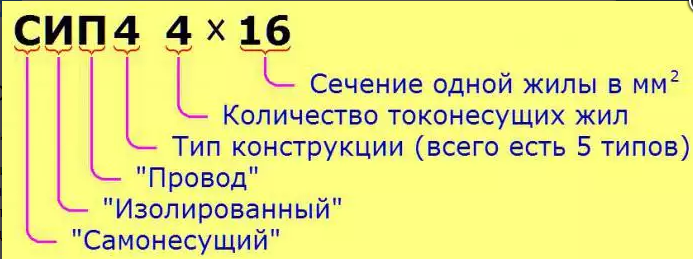

Расшифровка СИП проводов:

Аббревиатура проводных марок группы СИП расшифровывается так:

С - самонесущий (обычно несущей является отдельная жила);

И - изолированный (изоляционный слой выполнен из термопластичного/светостабилизированного сшитого полиэтилена СПЭ);

П - провод (изделие иногда ошибочно называют кабелем).

В маркировании СИП-проводов иногда встречаются литеры А, Н и Т, например, СИП-1А.

Вот, что они обозначают:

Буква в конце маркировки означает:

«А» - нулевая жила с изоляцией

«Н» - токоведущие жилы изготовлены из алюминиевого сплава

«Т» - изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С)

«Г» - герметизированный (влага не будет распространяться вдоль провода более, чем на 3 метра от повреждения изоляции)

Маркировка СИП содержит информацию о количестве и диаметре фазных жил, количестве и диаметре нулевой жилы, а также о допустимом рабочем напряжении. Например, маркировка СИП-2 3 х 70 + 1 х 90 – 0,6 содержит такую информацию:

Провод вида СИП-2.

3 х 70 – имеет три фазные жилы, сечение 70 квадратных миллиметров.

1 х 90 – одна нулевая жила, 90 мм2.

0,6 – рабочее напряжение 0,6 кВ.

Конструкция и состав:

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

1. токопроводящие жилы;

2. сердечник из стальной проволоки;

3. полиэтиленовая оболочка повышенной прочности.

Виды СИП проводов

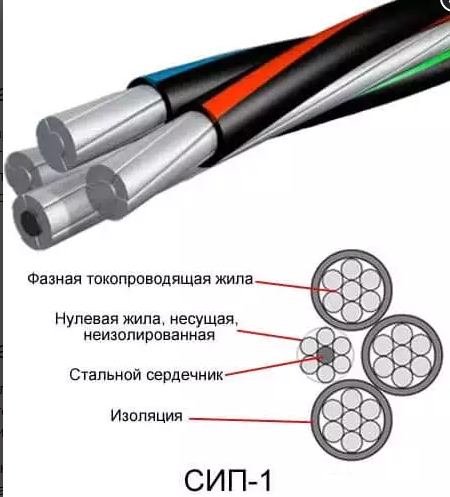

СИП-1

СИП-1 – четырехжильный провод, в котором каждая из жил представлена скрученными друг относительно друга проводниками. В данной марке СИП три из них предназначены для трех фаз и оснащены термопластичной изоляцией, а четвертая для нулевого вывода, но она не изолирована. В нулевом проводнике центральная проволока выполнена из стали и является несущей. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией.

СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) частотой 50 Гц.

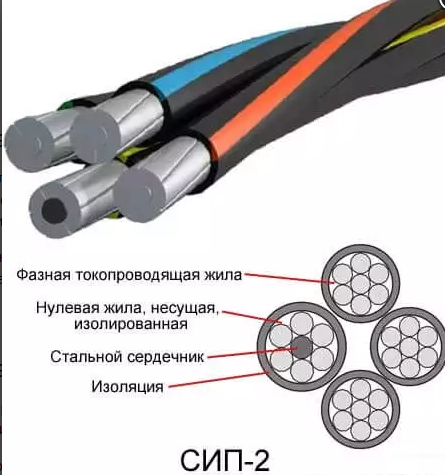

СИП-2

СИП-2 – такой же четырехжильный вариант, как и предыдущий, с единственным отличием в том, что нулевой провод имеет изоляцию. В классическом исполнении нулевая жила изолируется термопластичным полиэтиленом, а в марке СИП-2А сшитым полиэтиленом, так же как и фазные. Второй вариант применяется для участков с значительным воздействием атмосферных факторов. Как и предыдущая марка, этот СИП используется в линиях до 1 кВ.

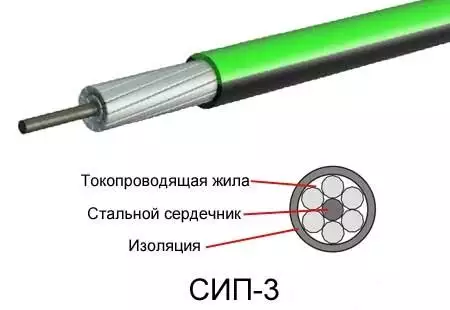

СИП-3

СИП-3 – в отличии от предыдущих марок, представляет собой одножильный вариант токоведущего провода. Конструктивно в центре этого СИП находится стальная несущая проволока, которая окружена алюминиевыми токоведущими жилами. Применяется в высоковольтных линиях напряжением 6 – 35кВ для прокладки фаз на большие расстояния.

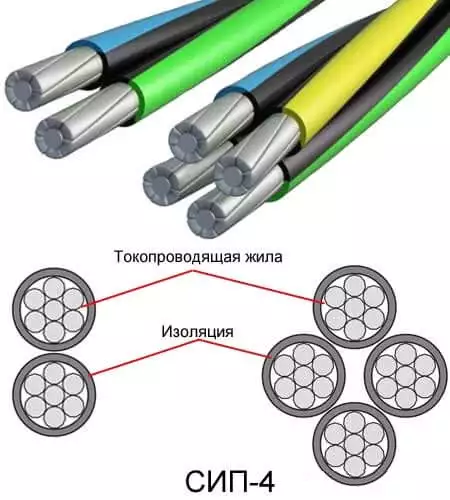

СИП-4

СИП-4 – представляет собой парную систему, в которой каждая жила имеет свою пару, но, в отличии от предыдущих, у нее отсутствует несущий элемент и нулевой провод.  Поэтому такая марка не может применяться для монтажа линий, так как существует вероятность ее разрыва при воздействии ветровых нагрузок. В качестве изоляции здесь применяется термопластичный полиэтилен. Существует вариант марки с буквой Н (СИП-4Н), которая свидетельствует о том, что токоведущие элементы изготовлены из сплава алюминия, если буква Н отсутствует, в конкретной марке используется чисто алюминиевая проволока.

Провод СИП-4 рассчитан на сети с максимальным напряжением 0,6 кВ или 1 Кв

Этот тип самонесущего провода более популярен, так как имеет более низкую стоимость и неплохие характеристики. Выпускается еще несколько разновидностей:

СИПн-4. Отличается изоляцией не распространяющей горение.

СИПcн-4. Изоляция негорючая, в конструкции имеется 1 или 2 дополнительных провода для освещения. Может иметь 1,2 или 3 вспомогательные жилы для цепей контроля (медные, сечением 1,5 мм², 2,0 мм², 4,0 мм². В таком случае в формулу, описывающую кабель, добавляются через плюс количество сигнальных или осветительных жил. Например: СИП-4 2*30 +1*16 (четыре токопроводящие жилы диаметром 30 мм и одна вспомогательная диаметром 16 мм).

СИПгсн-4. От предыдущего типа отличается тем, что имеет водоблокирующий элемент в токопроводящей жиле.

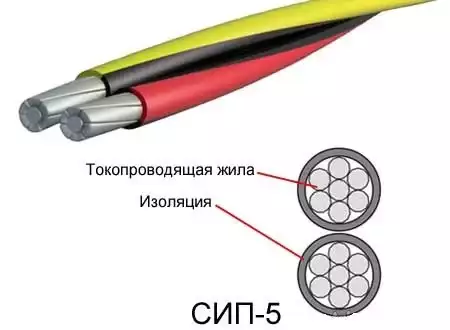

СИП-5

СИП-5 – полностью идентичен с предыдущей маркой – также имеет парное число жил и не содержит нулевого провода с несущим элементом. Единственным отличием является тип изоляции, покрывающей проводники, в марках СИП-5 и СИП-5Н это сшитый полиэтилен, который позволяет повысить рабочий температурный предел до 30%.

Отсутствует возможности включения вспомогательных жил для сигнализации или освещения.

СИП-7

Одножильный провод СИП-7 производится с усиленной изоляцией, состоящей из нескольких слоев:

• экран из проводящего электроэнергию полиэтилена;

• сшитый полиэтилен;

• атмосферостойкий полиэтилен.

Данный кабель может эксплуатироваться в электрических сетях, напряжение которых достигает 110 кВ. Отличный вариант в тех случаях, когда нет возможности выполнять подземный электромонтаж, и применение оголенных проводников недопустимо. СИП-7 подойдет для использования в условиях умеренного, холодного или тропического климата. Реже встречается медный изолированный кабель СИП-7.

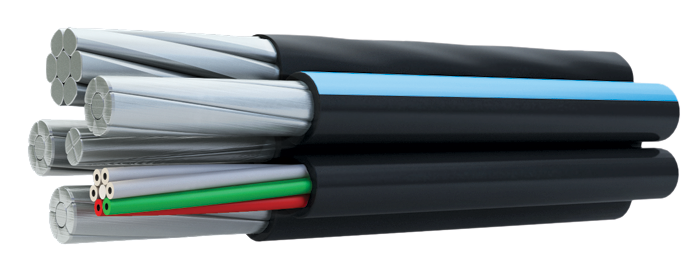

ТЕЛСИП

Информационно-силовой кабель обладает множеством преимуществ перед обычным силовым кабелем, это:

• Сокращение затрат на монтаж и прокладку электрических и телекоммуникационных линий.

• Сокращение стоимости и сроков решения задачи по обеспечению конечного потребителя электроэнергией и телекоммуникационными услугами (телефон, цифровое телевидение, интернет и др.)

• Решение проблемы создания магистральной линии по одновременной передаче информационных потоков и электрической энергии по цепям линий электропередач.

• Соединяет в едином технологическом процессе скрутку силовых и телекоммуникационных элементов.

• Позволяет использовать информационную часть кабеля для диспетчерской связи, монтажа и эксплуатации кабеля.

Напряжение:

0,6/1 кВ + 20кВ

Применение провода СИП:

СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150.

СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

СИП-3 - Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.

СИП-4 Предназначен для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II и III по ГОСТ 15150.

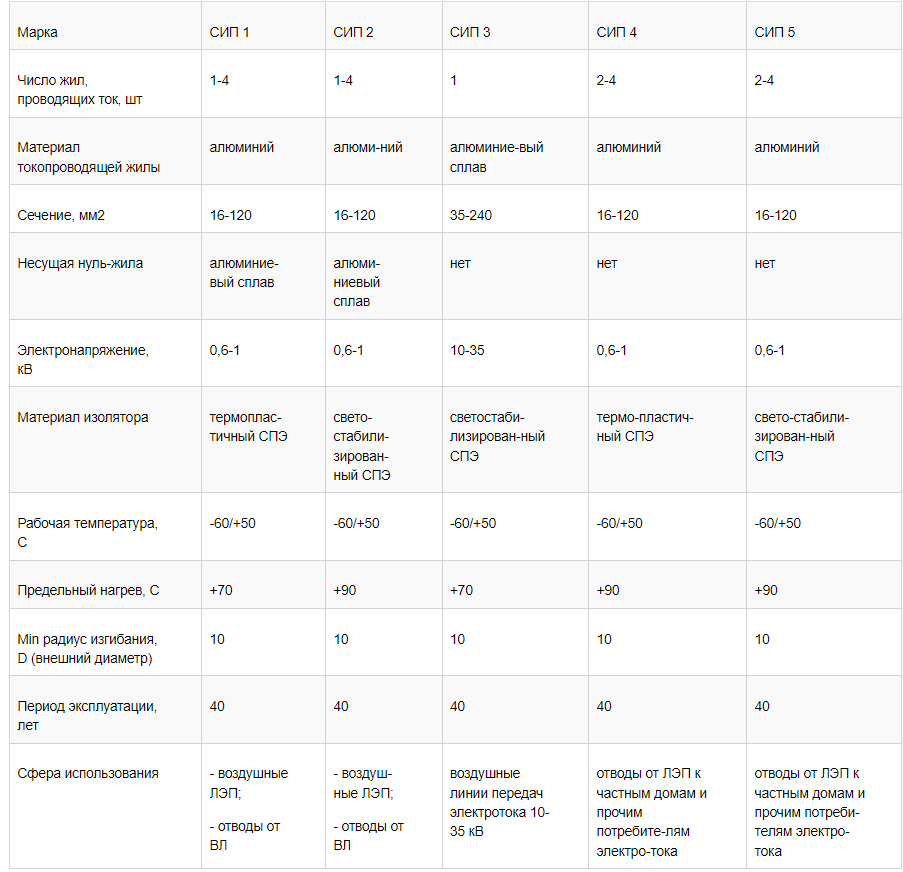

Таблица отличий проводов СИП 1,2,3,4,5

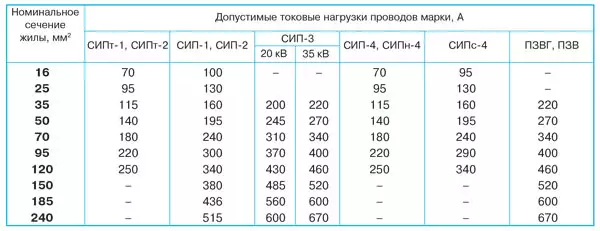

Допустимые токовые нагрузки

Выбор СИП провода

При выборе конкретной марки провода СИП важно обращать внимание на соответствие характеристик и параметров индивидуальным требованиям потребителя и способу прокладки.

Для этого учитываются такие технические характеристики:

• Количество жил – как правило, используются модели с числом токоведущих элементов от 1 до 4;

• Сечение – для разных моделей СИП данный параметр варьируется в пределах от 16 до 240 мм²;

• Класс напряжения – всего выделяют две категории – до 1кВ (СИП-1, 2, 4, 5) и до 35кВ (СИП-3);

• Температурный режим – подразумевает нормальную рабочую температуру, в которой провод будет длительно передавать электроэнергию без потери своих  параметров;

• Допустимый кратковременный нагрев – может возникать в аварийных режимах, но не должен превышать более 8 часов от годовой нагрузки;

• Радиус изгиба – определяет возможность сгибать провод без нарушения механической прочности изоляции и ее диэлектрических свойств.
