L0 0,005 Гн / км 5 мГн / км.

21

линии

Для приближения реальной линии к оптимальному условию Хевисайда обычно искусственно увеличивают индуктивность.

Включают в линию через определённое расстояние индуктивные катушки.

22

элементов селективных цепей СВЧ-

технике

•В инженерной практике на СВЧ пользуются приемом замены сосредоточенных ёмкостей, индуктивностей и резонансных контуров отрезками длинных линий, например, в микрополосковом исполнении.

23

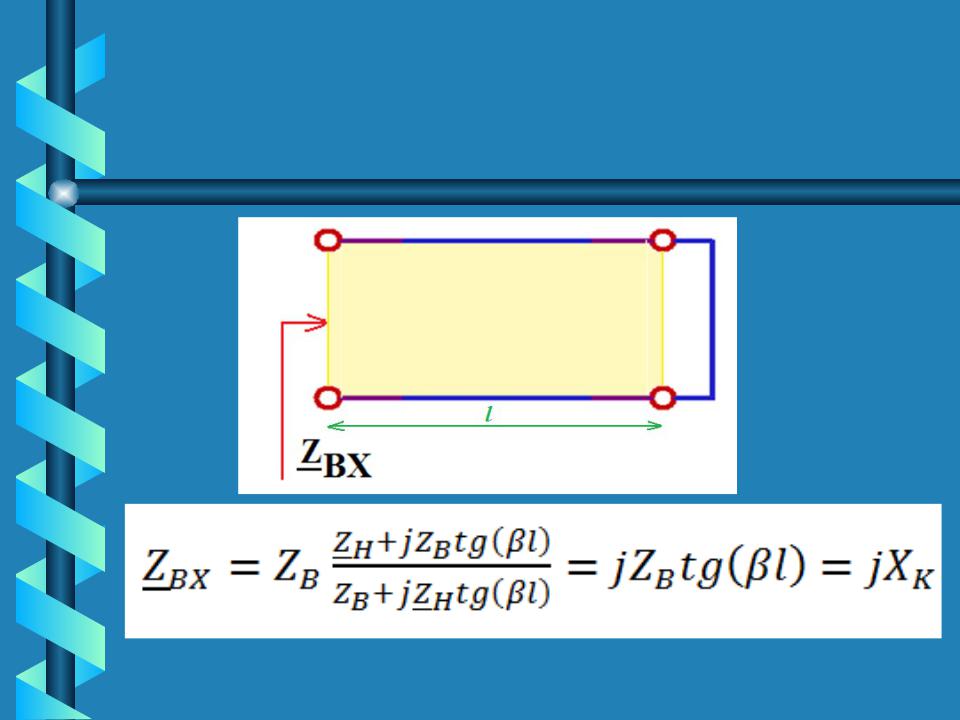

Входное сопротивление линии без потерь при коротком замыкании

24

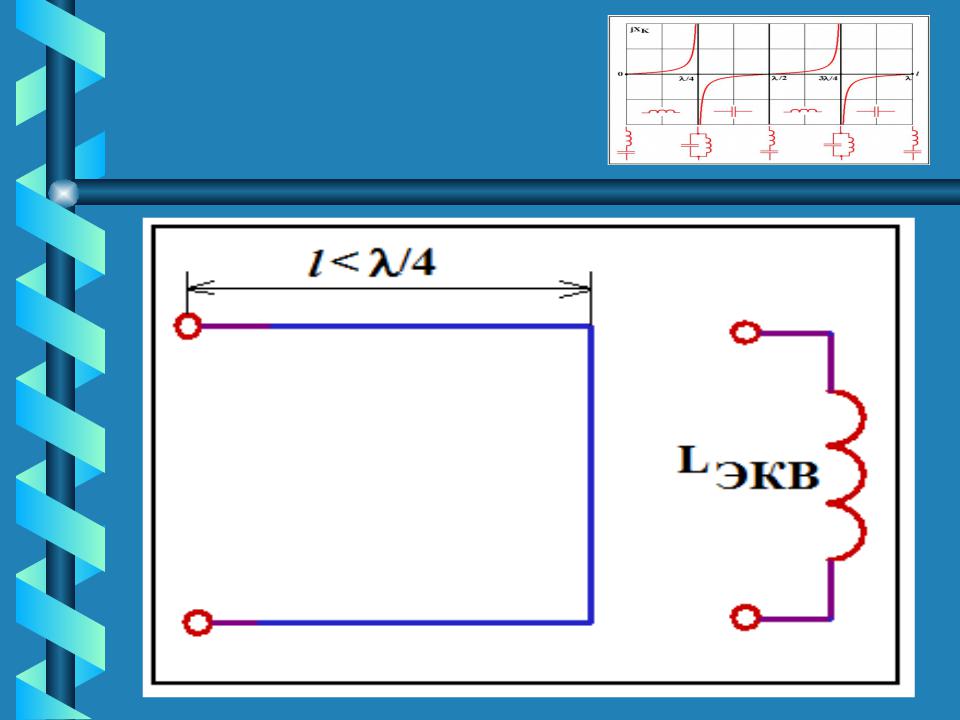

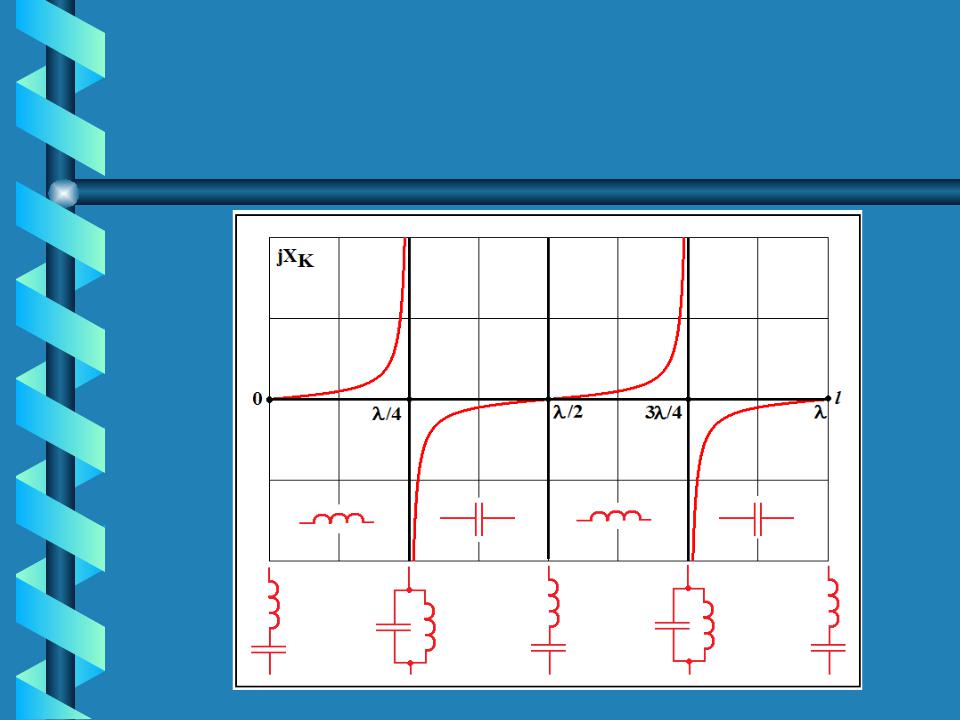

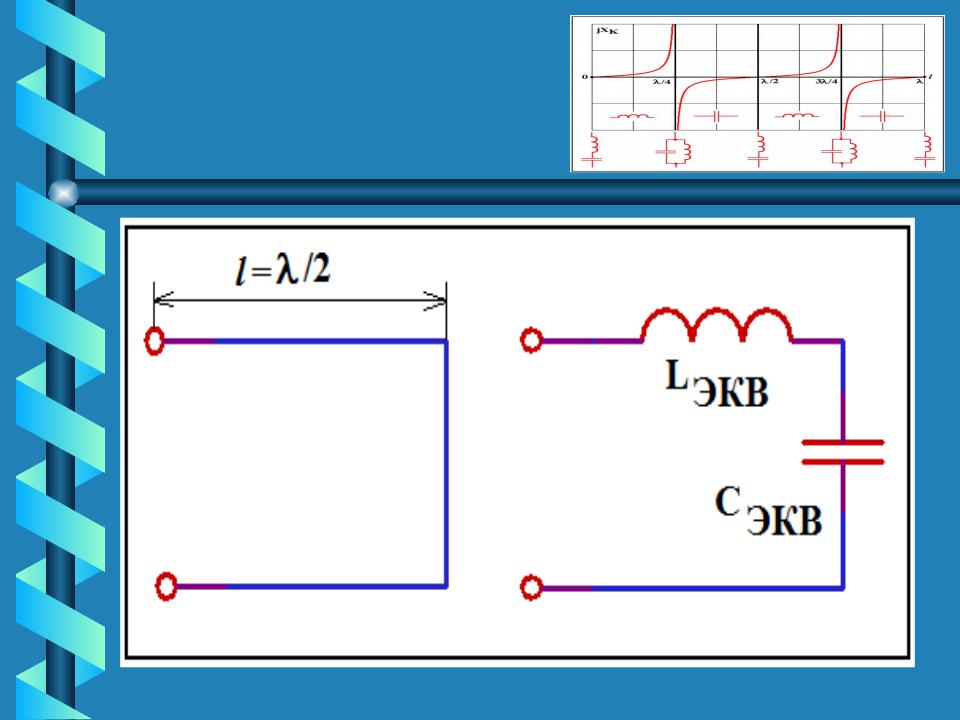

Короткозамкнутый отрезок линии может иметь как индуктивное,

так и ёмкостное сопротивление

25

сопротивлен

ие

26

сопротивлен

ие

27

Параллельный

колебательный

контур

28

Последовательны й колебательный

контур

29

нагрузкой с помощью четвертьволнового трансформатора

Рассмотрим отрезок линии:

•без потерь;

•длиной l=λ/4;

•нагруженный на чисто

резистивное сопротивление RH;

•с волновым сопротивлением ZТР.

30
