Решение
21
Пример
• Найти дифференциальное сопротивления нелинейного элемента с ВАХ:
u=2i2+4i+5 в точке 22
Решение
23
RCT
24
соединение нелинейных
двухполюсников
• где I1(U) – ВАХ первого нелинейного двухполюсни ка:
• I2(U) – ВАХ
второго
нелинейного двухполюсни25
I(U)=I1(U)+I2(U)
(1 закон Кирхгофа)
• I(U) – ВАХ |
|
эквивалентного |
|
нелинейного |
26 |
|
Пример
• Для данной нелинейной цепи |
|
найти ток I при U0=3 В. |
27 |
|
|

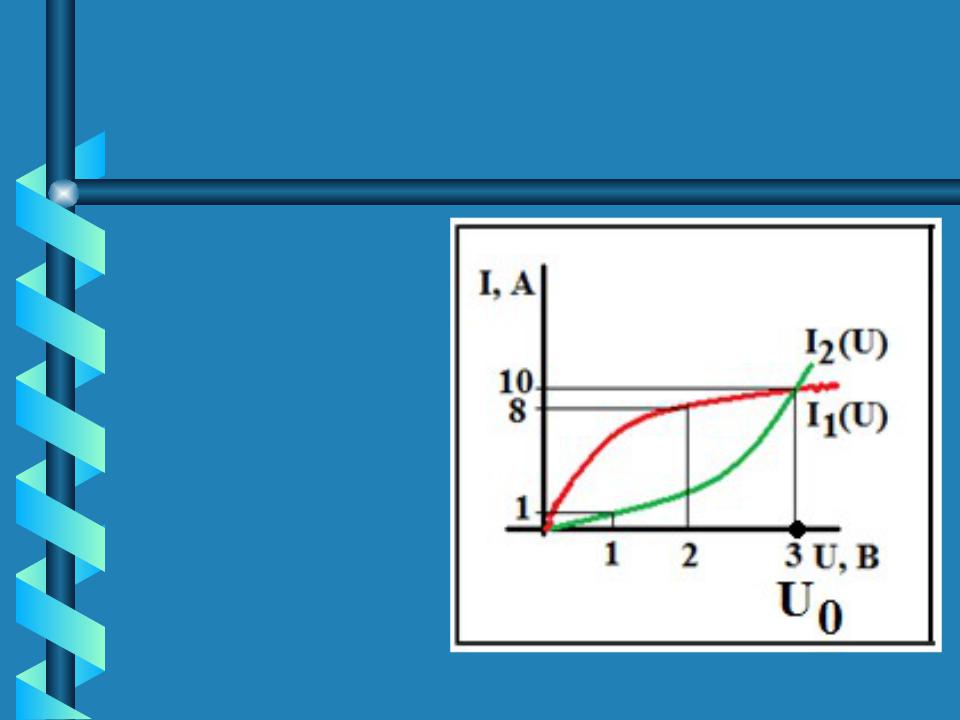

Решение
Из
графика видно, что
I=I1(U0)+I2( U0)=10+10 =20 А
28
Пример
•Е=5 В,
•ВАХ R1: i1(u)=u2+2u
+1,
•ВАХ R2: i2(u)=u2+2u.
• Найти ток I для данной |
|
нелинейной цепи. |
29 |
|
Решение
Найдём ток
из первого закона Кирхгофа
I=i1(E)+i2(E)=52+2*5+1+ 52+2*5=71 А.
30
