2 Разработка программного обеспечения
2.1 Разработка базовых функций
Главной задачей является создание системы, способной реализовать следующий набор функций:
регистрация;
вход в личный кабинет;
добавление данных;
редактирование профиля;
удаление данных;
поиск данных;
фильтрация данных по определенному параметру.
Необходимая для пользователя информация будет хранится в базе данных в соответствии с рисунком 2.1.

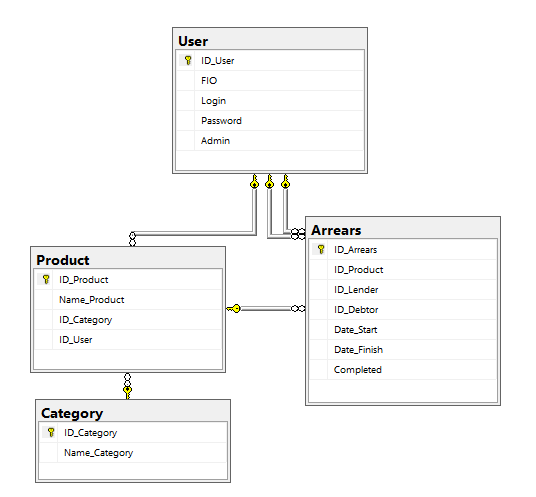

Схема базы данных разрабатываемой системы выглядит в соответствии с рисунком 2.2 [2].
2.2 Описание архитектуры разрабатываемого продукта
Описание классов разрабатываемого приложения:
– PageAuto.cs – класс авторизации пользователя;
– PageMe.cs – класс вывода долгов пользователя;
– PageProducts.cs – класс вывода товаров на обмен;
– AddSubscriberWin.cs – класс добавления посещений;
– PageReg.cs – класс регистрации пользователя;
– PageUser.cs – класс для редактирования профиля;
– AddArr.cs – класс для добавления долгов;
– AddProd.cs – класс добавления товаров на обмен;
– WindowOk.cs – класс для отметки возврата товара.
2.3 Описание архитектуры разрабатываемого продукта
Состав объектов из класса «PageProducts.cs» с детальным описанием свойств и событий приведен в таблице 2.1.
Таблица 2.1 – Состав и свойства объектов
Наименование объекта |
Назначение объекта |
Свойства объекта |
TextFil |
Поле для ввода текста. |
HorizontalAlignment="Center" VerticalAlignment="Top" Margin="0" Width="200" Style="{StaticResource MyBlockCenter}" Text="Фильтр по категориям" |
BtnAdd |
Кнопка добавления. |
Style="{StaticResource MyBtnBack}" VerticalAlignment="Bottom" Margin="10 0 5 3" Content="Взять в долг" x:Name="BtnMe" Click="BtnMe_Click" |
DG_Products |
Вывод данных доступных товаров. |
Grid.Column="0" Grid.Row="2" IsReadOnly="True" Margin="5" Name="DG_Products" AutoGenerateColumns="False" VerticalScrollBarVisibility="Visible" |
CBFil |
Выпадающий список |
HorizontalAlignment="Center" Margin="5" DisplayMemberPath="Name_Category_Base" SelectionChanged="CBFil_SelectionChanged" Style="{StaticResource ComboBoxL}" |
TBSearch |
Поле для ввода текста. |
TextChanged="TBSearch_TextChanged" Margin="5" |
BtnDel |
Кнопка удаления товара. |
Content="{x:Static props:Resources.TextDelet}" Height="26" Width="175" Margin="–10,0,15,0" Click="BtnDel_Click" |
DG_Products_ME |
Вывод товаров авторизованного пользователя. |
Grid.Column="0" Grid.Row="2" IsReadOnly="True" Margin="5" Name="DG_Products" AutoGenerateColumns="False" VerticalScrollBarVisibility="Visible" |
BtnMe |
Кнопка добавления. |
Style="{StaticResource MyBtnBack}" VerticalAlignment="Bottom" Margin="10 0 5 3" Content="Взять в долг" x:Name="BtnMe" Click="BtnMe_Click" |
Словарь данных предоставлен в таблице 2.2.
Таблица 2.2 – Словарь данных
User (пользователи) |
|||
Ключ |
Поле |
Обязательное |
Примечание |
PK |
ID_User |
Да |
Код пользователя |
|
FIO |
Да |
ФИО |
|
Login |
Да |
Логин |
|
Password |
Да |
Пароль |
Category (категории) |
|||
Ключ |
Поле |
Обязательное |
Примечание |
PK |
ID_Category |
Да |
Код категории |
|
Name_Category |
Да |
Название категории |
Arrears (задолжности) |
|||
Ключ |
Поле |
Обязательное |
Примечание |
PK |
ID_Arrears |
Да |
Код задолжности |
FK |
ID_Product |
Да |
Код товара Код пользователя (Внешний ключ из таблицы Product) |
FK |
ID_Lender |
Да |
Код пользователя кредитора Код пользователя (Внешний ключ из таблицы User) |
FK |
ID_Debtor |
Да |
Код пользователя должника Код пользователя (Внешний ключ из таблицы User) |
|
Date_Start |
Да |
Дата взятия в долг |
|
Date_Finish |
Да |
Дата возврата |
|
Completed |
Да |
Возвращение |
Product (товары) |
|||
Ключ |
Поле |
Обязательное |
Примечание |
РК |
ID_Product |
Да |
Код товара |
|
Name_Product |
Да |
Название товара |
FK |
ID_Category |
Да |
Код категории (Внешний ключ из таблицы Category) |
FK |
ID_User |
Да |
Код пользователя (Внешний ключ из таблицы User) |
Схема взаимодействия разделов интерфейса системы представлено на рисунке 2.3 [3].
