Лабораторная работа № 18-Л
«ИЗУЧЕНИЕ ВАТТ-АМПЕРНОЙ ХАРАКТЕРИСТИКИ ЛАЗЕРНОГО ДИОДА»
по дисциплине
«Проводные среды электросвязи»
Выполнил студент группы БОС2002
Ядринцев С.М.
Москва 2022
Содержание
Цель работы и задачи 3
Цель работы и задачи
ЦЕЛЬ РАБОТЫ
Измерить и изучить особенности ватт-амперной характеристики лазерного диода.
Задачи
Ознакомиться с техникой безопасности работы с лазерным оборудованием и получить допуск на выполнение лабораторной работы
Собрать экспериментальную схему
Ввести необходимые установки оборудования
Измерить ватт-амперную характеристику лазерного диода
Построить ватт-амперную характеристику и найти рабочую точку с максимальным коэффициентом полезного действия
Рисунок и описание экспериментальной
схемы, начальные установки оборудования
Рисунок 1 - Экспериментальная установка

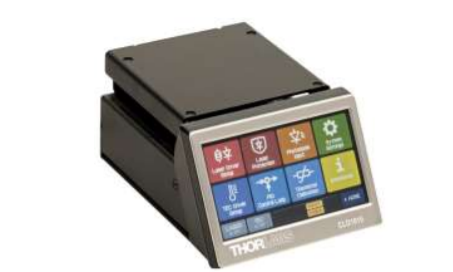

Рисунок 2 - Лазер с блоком управления

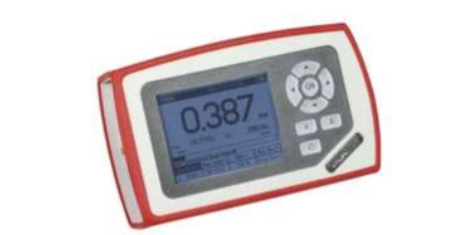

Рисунок 3 – Измеритель мощности Thorlabs PM100D
Рисунок 4 - Фотодиодный датчик Thorlabs S155C
Излучение лазерного диода DFB-1550-14BF (диапазон рабочих длин волн 1545-1555 нм, максимальная выходная мощность 10 мВт, пороговый ток 12 мА), управляемого контроллером Thorlabs CLD1015 (рисунок 7), регистрируется измерителем мощности Thorlabs PM100D (рисунок 8). Фотоприемником является компактный волоконный фотодиодный датчик Thorlabs S155C (InGaAs, спектральный рабочий диапазон 800 – 1700 нм, максимальная регистрируемая мощность 20мВТ).
Начальные установки оборудования: температура 20°С, ток накачки 10 мА
Результаты измерений и график ватт-амперной характеристики. Необходимые расчеты.
𝜂 = 𝑃изл/𝑃н
𝜂 = 1.738/30.77=5.65 %
𝑄 = 𝑒𝜆 Ризл /ℎ𝑐𝐼н=6.4 %
I, мA |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
P, мBт |
0.08 |
0.22 |
0.363 |
0.505 |
0.649 |
0.790 |
0.928 |
1.066 |
1.204 |
1.338 |
1.469 |
1.605 |
1.738 |
I, мA |
36 |
38 |
40 |
42 |
44 |
46 |
48 |
50 |
P, мBт |
1.855 |
1.986 |
2.108 |
2.210 |
2.330 |
2.450 |
2.600 |
2.800 |
Мощность излучения лазера,
Р, мВт
Ток накачки, I,
мА
Рис. 2 - Ватт-амперной характеристики
Вывод:
Увеличение тока накачки прямо пропорционально выходной мощности.
