Лабораторная работа № 17-Л
«ИССЛЕДОВАНИЕ ЗАВИСИМОСТИ СПЕКТРА ЛАЗЕРНОГО ИЗЛУЧЕНИЯ ОТ ТЕМПЕРАТУРЫ»
по дисциплине
«Проводные среды электросвязи»
Выполнил студент группы БОС2002
Ядринцев С.М.
Москва 2022
Содержание
Ознакомиться с принципами работы лазерного модуля и с причинами зависимости лазерного излучения от температуры. Описание экспериментальной схемы. 3
Цель и задачи работы
Ознакомиться с принципами работы лазерного модуля и с причинами зависимости лазерного излучения от температуры. Описание экспериментальной схемы.
Рисунок и описание экспериментальной схемы, начальные установки оборудования
Рисунок 1 - Экспериментальная установка
Лазерный диод (ЛД) DFB-1550-14BF с распределенной обратной связью имеет рабочую длину волны 1550 нм, ширина линии излучения менее 10МГц
Контроллер (ЛК) для управления ЛД
Оптический анализатор спектора (ОАС), который позволяет зарегистрировать смещение рабочей длины волны лазерного диода
Компьютер. На него поступают данные
Результаты измерений (таблица 3) и график зависимости рабочей длины волны лазерного диода от температуры (рисунок 8)
№ |
t, ºС |
Длина волны λ, нм при I = 15 мА |
Длина волны λ, нм при I = 20 мА |
1 |
10 |
1545.2333 |
1545.2345 |
2 |
12 |
1545.4645 |
1545.4687 |
3 |
14 |
1545.5832 |
1545.6993 |
4 |
16 |
1545.8179 |
1545.8199 |
5 |
18 |
1546.0502 |
1546.0547 |
6 |
20 |
1546.1687 |
1546.2867 |
7 |
22 |
1546.4056 |
1546.4056 |
8 |
24 |
1546.5274 |
1546.6401 |
9 |
26 |
1546.7534 |
1546.8742 |
10 |
28 |
1546.9860 |
1546.9912 |
11 |
30 |
1547.1064 |
1547.2247 |
Рабочая длина волны λ,
нм
Температура t, ºС

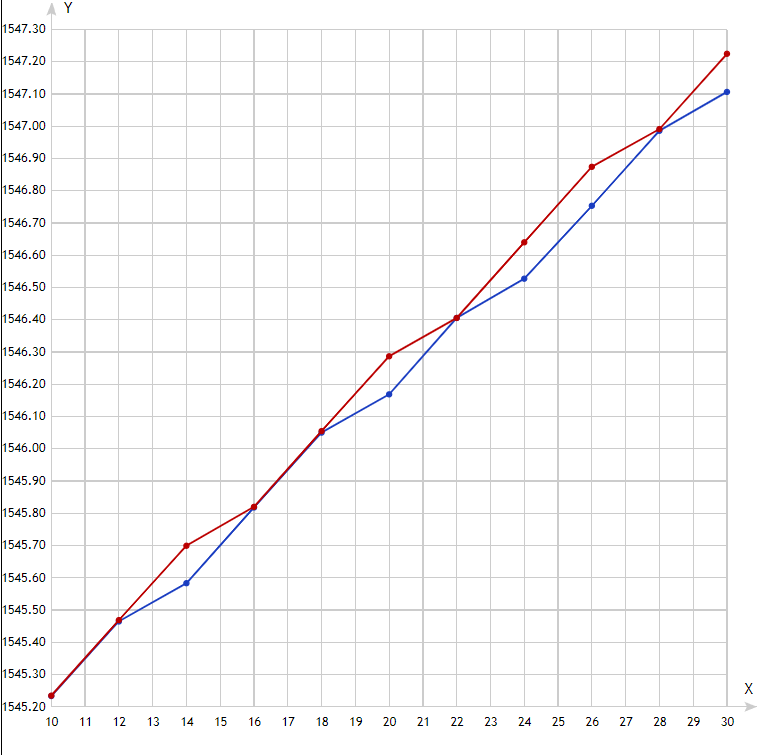

Рисунок 2 -Графики зависимости рабочей длины волны лазерного диода от температуры
Вывод
При увеличении силы тока увеличивается рабочая длина волны лазерного диода.
