Санкт-Петербургский государственный университет телекоммуникаций им. проф. М.А. Бонч-Бруевича

Кафедра электроники и схемотехники.

ОТЧЁТ

по лабораторной работе №10:

«ИССЛЕДОВАНИЕ ПРИМЕНЕНИЯ ОПЕРАЦИОННОГО УСИЛИТЕЛЯ»

по дисциплине «Электроника»

Выполнил:

Группа:

Проверил: Бочаров Е.И.

Исследование применения операционного усилителя

Цель работы:

1. Освоить методику экспериментального исследования интегральных схем.

2. Исследовать схемы различных устройств на основе операционного усилителя.

Результаты работы:

2.ИССЛЕДОВАНИЕ ИНВЕРТИРУЮЩЕГО УСИЛИТЕЛЯ

Схема установки:

График 10.1. Осциллограммы входного и выходного сигналов.

R2	Uвх	Uвых
1 КОм	50 мВ	0,49 В
10 КОм	50 мВ	4,9 В

Таблица 10.1

Расчет коэффициента усиления:

K_U1 = Uвых / Uвх=4,9/0,05=98

K_U2 = Uвых / Uвх=0,49/0,05=9,8

Расчет идеального значения Ku:

K_U1=  R2 /  R1=10⁴/10²=100

K_U2=  R2 /  R1=10³/10²=10

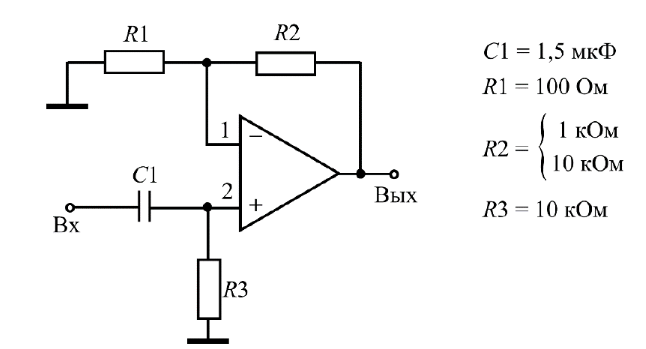

3.ИССЛЕДОВАНИЕ НЕИНВЕРТИРУЮЩЕГО УСИЛИТЕЛЯ

Схема установки:

График 10.2. Осциллограммы входного и выходного сигналов

R2	Uвх	Uвых
1 КОм	50 мВ	0,55 В
10 КОм	50 мВ	5,1 В

Таблица 10.2.

Расчет коэффициента усиления:

K_U1 = Uвых / Uвх=5,1/0,05=102

K_U2 = Uвых / Uвх=0,55/0,05=11

Расчет идеального значения Ku:

K_U1=  R2 /  R1=1+(10⁴/10²)=101

K_U2=  R2 /  R1=1+ (10³/10²) =11

4.ИССЛЕДОВАНИЕ ИНВЕРТИРУЮЩЕГО ДИФФЕРЕНЦИАТОРА

Схема установки:

График 10.3. Осциллограммы входного и выходного сигналов

Uг=100 нВ

fг=250 Гц

Формула, связывающая Uвых с Uвх:

U_вых(t)=-R₂C*

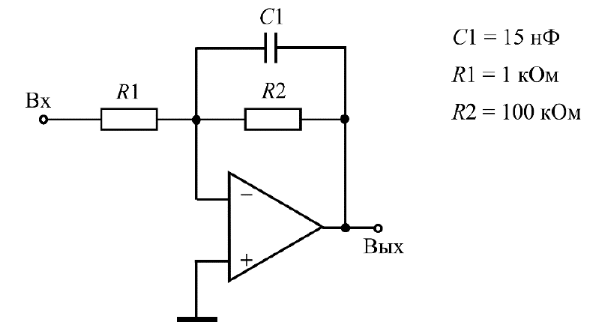

5.ИССЛЕДОВАНИЕ ИНВЕРТИРУЮЩЕГО ИНТЕГРАТОРА

Схема установки:

График 10.4. Осциллограммы входного и выходного сигналов

Uг=1В

fг=25 кГц

Формула, связывающая Uвых с Uвх:

U_вых=

Вывод:

Значения экспериментальных и идеальных коэффициентов усиления для инвертирующего и неинвертирующего усилителей совпадают, что говорит о правильности выполнения работы.
