6.4. Способ угловых засечек
_______ Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.
|

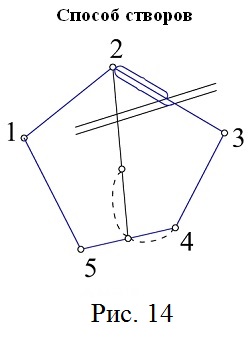

6.5. Способ створов
_______ Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.
|
_______ При съемке ситуации составляется абрис.
_______ Абрис – это схематический чертеж, составленный в произвольном масштабе.
_______ На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.
Составление плана теодолитной съёмки.
Построение плана выполняются в следующей последовательности: 1) построение координатной сетки, 2) нанесение вершин теодолитного хода по координатам, 3) нанесение на план контуров местности, 4) оформление плана.
8.1. Построение координатной сетки
_______ Координатная сетка строится обычно со стороной 10х10 см. Используется два способа:
_______ 1) построение сетки с помощью линейки Дробышева:
|
_______ Построение сетки основано на построении прямоугольного треугольника с катетами 50x50 см и гипотенузой 70,711 см;
2) Построение сетки с помощью циркуля, измерителя и масштабной линейки:
|
_______ Этот способ применяется при размере плана меньше, чем 50 см. Сетка контролируется путем сравнения длин сторон или диагоналей квадратов. Допустимое отклонение – 0,2 мм. Построенную сетку подписывают координатами так, чтобы участок поместился.
_______ Вершины теодолитного хода наносятся на план по координатам относительно сетки с помощью измерителя и поперечного масштаба.
_______ Контроль правильности построения точек выполняется по известным расстояниям между точками. Допустимое расхождение – 0,3 мм в масштабе плана.
_______ Например: 1:2000 – 0,6 м.
_______ Контуры местности наносятся на план в соответствии с абрисами.
_______ Оформление плана выполняется в строгом соответствии с условными знаками, установленными для данного масштаба.
Определение неприступных расстояний с использованием теоремы синусов и косинусов.
Определение неприступных расстояний

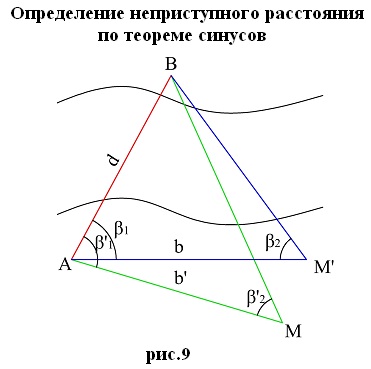

В некоторых случаях, вследствие каких-либо препятствий, измерить линию продольного хода непосредственно лентой невозможно. 1 случай: (точка В недоступна для линейных измерений). По теореме синусов. Разбиваем на местности ≈ равносторонний треугольник. Измеряем углы: β1, β2, β'1, β'2 и базисы b1, b2. Тогда неприступное расстояние АВ определяется по теореме синусов: При заданной точности измерения базисов 1:2000, предельное расхождение между двумя определениями d не должно превышать 1:1000. За окончательное значение берется среднее из двух определений. 2 случай. По теореме косинусов: Этот способ применяется, когда между точками A и В нет взаимной видимости. Разбиваем на местности примерно равнобедренные треугольники ABC и ABC1. Измеряются базисы: a1, a 2, b1, b2. Расстояние определяется по теореме косинусов. Расстояние определяется дважды. Расхождение между двумя определениями допускается – 1/1500. За окончательное значение берется среднее из двух определений.
Определение высоты сооружения.
Основные и детальные разбивочные работы.
Элементы разбивочных работ.
Элементы разбивочных работ
• Построение на местности проектной линии. • Построение на местности проектного угла. • Вынесение на местность проектной отметки. • Построение на местности линии и плоскости заданного уклона.
_______ Первые два вида работ выполняются при плановой разбивке сооружений, два других – при разбивке сооружений по высоте и при вертикальной планировке местности.
Перенесение на местность проектного угла.
|
Порядок выноса проектного угла
• Установить в рабочее положение теодолит в точке M. • Открепить алидаду и совместить с лимбом на нулевом отсчете, закрепить алидаду. • Открепить лимб и навести трубу на точку N, закрепить лимб. • Открепить алидаду и отложить заданный угол, провешивать по направлению, получить точку А1. • Поменять круг и выполнить те же действия при другом круге, получить точку А2. • Расстояние между точками А1 и А2 поделить пополам и поставить точку А. • Для контроля измерить отложенный угол полным приемом.
Разбивка на местности линии заданного уклона.
Перенесение на местность проектной линии.
При построении проектной линии проектом задается горизонтальное проложение d.
|
_______Длина линии D вычисляется по следующей формуле:
, |
_______ где Δ – сумма поправок.
Введение поправок в проектную длину линии для перенесения её на местность.
При измерении длинны линии D вводятся следующие поправки: • поправка за наклон линии (всегда вводится со знаком +):
|
• поправка за компарирование:
|
• поправка за температуру:
|
Перенесение на местность проектной отметки.
|
Порядок выноса проектной отметки
• Установить нивелир между репером и предполагаемой точкой В. • Произвести отсчет «а» по рейке, стоящей на репере. • Вычислить отсчет «b» по формуле
. |
• В точке В забить кол так, чтобы отсчет по рейке, установленной на нем, был равен b.
Перенесение на местность линии заданного уклона.
Передача отметки на дно котлована и на высокую точку здания.
|
|
_______ Применяемые в геодезии стальные рулетки практически не вытягиваются под весом 10 кг. Однако не следует оставлять их надолго в подвешенном состоянии без присмотра.
_______ При передаче отметки вверх рулетка подвешивается «лицом» к верхнему нивелиру. К нижнему нивелиру, если надо, рулетку поворачивают «лицом» перед взятием отсчета.
|
|
Сплошная и створная обноски.
Для удобства линейных измерений при детальной разбивке, а также для закрепления осей сооружения вокруг разбиваемого здания строят обноску.
_______ Обноска может быть сплошной и створной. Расстояние от края котлована до обноски должно быть не менее 3–4 м.
|
|
Вынесение осей сооружения на обноску. Закрепление осей.
|
_______ Обноска должна удовлетворять следующим условиям: • стороны обноски должны быть параллельны продольным и поперечным осям сооружения; • она должна быть прямолинейной; • она должна быть горизонтальной, чтобы не вводить поправки за наклон.
_______ Обычно обноска делается деревянной из столбов и струганных досок (толщиной 40–50 мм). Столбы забиваются через 3 м.
|
_______ Вставая с теодолитом на точки I, II, III, IV, на обноску сначала выносят основные оси (с помощью теодолита, при двух кругах) (на рис.1, 1-1, 8-8, А-А, В-В – основные) отличают на обноске точки m1, m2, n1, n2, p1, p2, q1, q2.
_______ Вынос точек контролируют путем примеров расстояний m1–n1, m2–n2, p1–q1, p2–q2.
_______ От основных осей (например, 1-1, А-А) откладывают расстояние до промежуточных – 2–2, 3–3 и т.д. Контроль – правильность расстояния 7–8. Если правильно, то забивают гвоздики в обноску, делают маркировку краской и подписывают название осей.
_______ Для сохранения осей на случай поломки обноски наиболее важные оси закрепляют створной обноской. На расстоянии до 20–30 м закладывают от сплошной обноски по два бетонных столбика с вбетонированными в них стержнями с насечками или углублениями.
_______ Если для этих знаков определить координаты (x, y, H) , то их можно использовать в качестве рабочих геодезических пунктов – например, для детальной разбивки.
Геодезическая подготовка данных для перенесения проекта сооружения с плана на местность.
