Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Нотация IDEFØ: комбинации стрелок, декомпозиция диаграмм
К использованию на IDEFØ-диаграммах рекомендуются определенные комбинации внутренних стрелок «выход — », нагруженные соответствующей семантикой:
|
вход: предшествование; |
|
|
|
|
|
|
|
|
A0 |
|
|
|
|
управление: преобладание; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
механизм: подготовка инструмента; |
A1 |
|
|
|
|
A2 |
|
A3 |
||||||
обратная связь (ОС) — вход: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
повторная обработка; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A11 |
A12 |
A13 |
A21 |
A22 |
A23 |
||||||||
|
|
|||||||||||||
ОС — управление: корректирующее действие.
Кроме того, декомпозиция диаграмм предполагает
общепринятый порядок их нумерации (см. рис.). |
61 |
|
Методы исследования и моделирования информационных процессов и технологий (10 семестр )

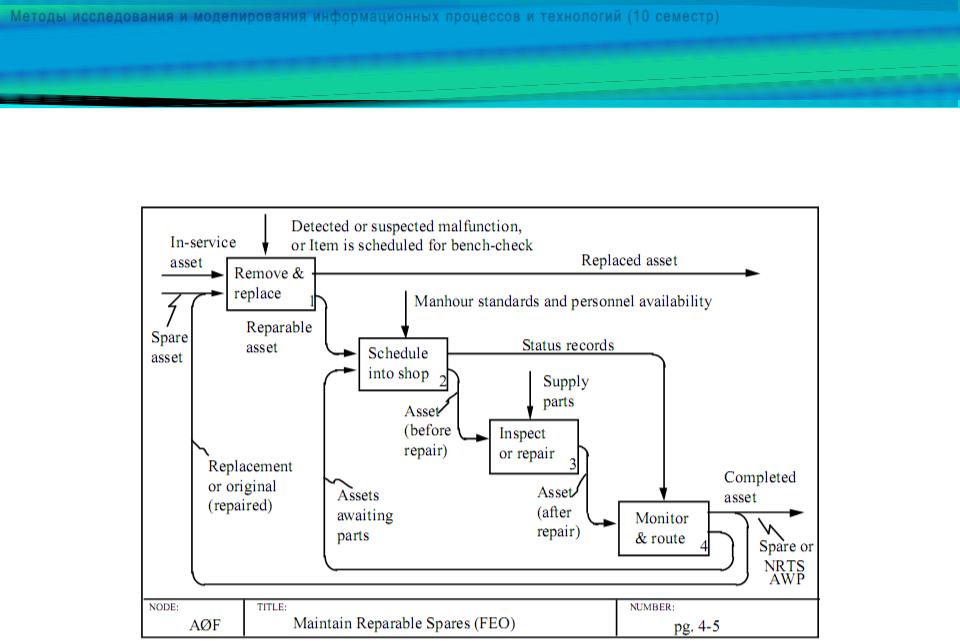

Пример IDEFØ-диаграммы
© NIST, 1993
62
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Методология IDEF3: общие сведения (1 / 2)
IDEF3 — методология описания и моделирования потоков работ, позволяющая представить предмет моделирования как хронологически упорядоченную последовательность событий.
Основой IDEF3-модели является выделяющий последовательность действий (подпроцессов) сценарий БП.
Контекст моделирования в методологии IDEF3, как и в IDEFØ, определяется целью, границами моделирования, целевой аудиторией и принятой точкой зрения.
Графическим представлением моделей потоков работ в
нотации IDEF3 являются диаграммы, состоящие из единиц
работы и связей между последними. |
63 |
Методы исследования и моделирования информационных процессов и технологий (10 семестр )

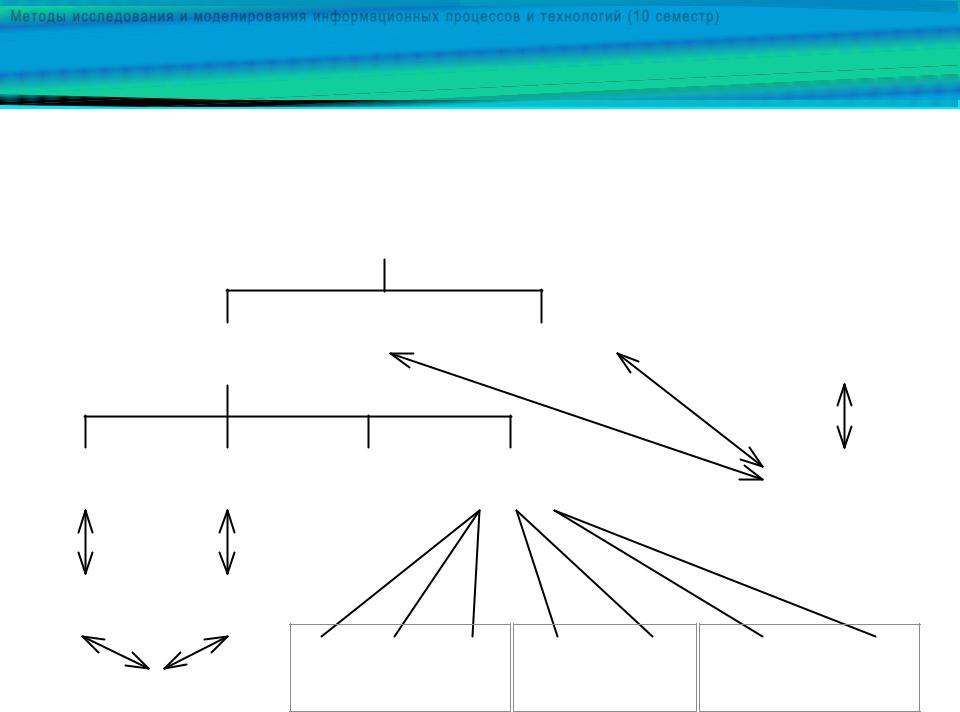

Методология IDEF3: общие сведения (2 / 2)
Методология IDEF3
Синтаксис (нотация) |
Семантика |
Сценарий БП |
Единица |
Связь |
Указатель Перекресток |
Диаграмма |
|
работы |
||||
|
|
|
Действие Отношение |
|
|
|
«И» «ИЛИ» |
Искл. |
Синхр. |
Асинхр. Развертыв. Свертыв. |
«ИЛИ» |
|||
Ветвление |
|
|
64 |
Методы исследования и моделирования информационных процессов и технологий (10 семестр )

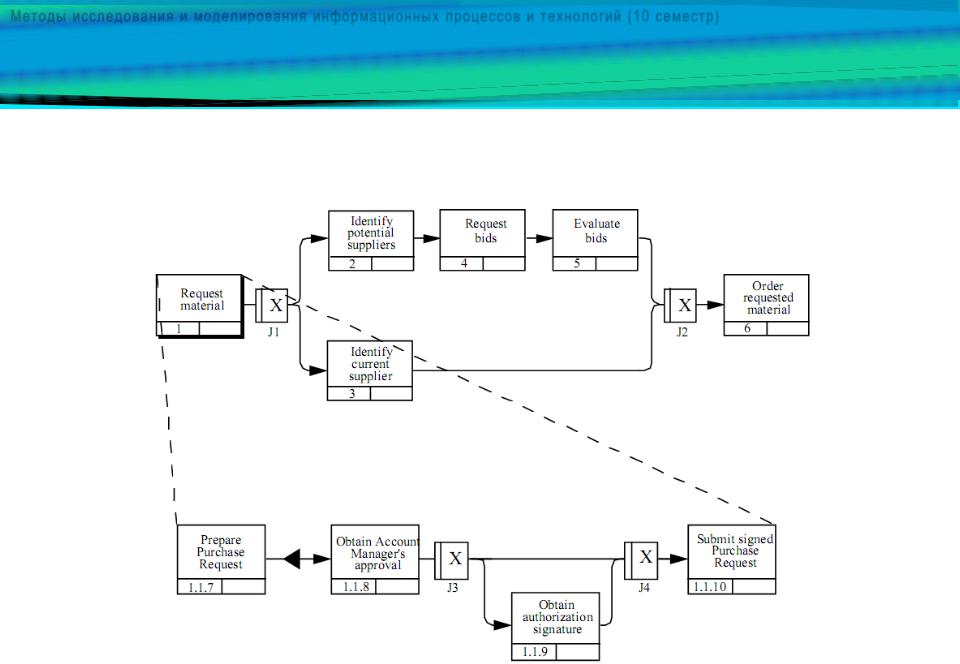

Пример IDEF3-диаграммы
© NIST, 1995
65
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Методология IDEF1X: общие сведения
Наибольшую ценность для даталогического моделирования социотехнических систем имеет IDEF1 (Integration Definition for Information Modeling) — методология логического моделирования информационных активов предприятия.
На сегодняшний день IDEF1X, как и другие стандарты IDEF, выпущена институтом NIST (США) как федеральный стандарт обработки информации (FIPS).
Сферой применения IDEF1X является проектирование и построение (реляционных) баз данных (БД) как хранилищ информации, описывающей динамически обновляемую модель ограниченной части реального мира — предметную
область.
66
Методы исследования и моделирования информационных процессов и технологий (10 семестр )

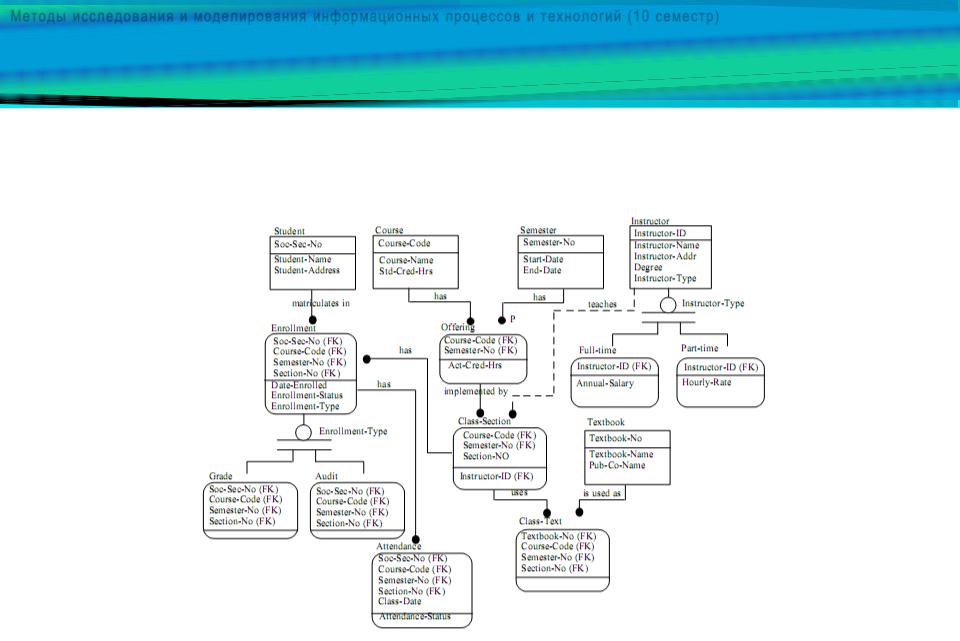

Пример IDEF1X-диаграммы
© NIST, 1993
67
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Методология и нотация BPMN: целевая аудитория
BPMN 2.0 (англ. Business Process Model and Notation) —
открытая методология и нотация моделирования БП,
предложенная Object Management Group (OMG) как
альтернатива конкурирующим между собой закрытым
«частным» нотациям, которая:
предполагает переносимость BPMN-моделей между BPMN-
редакторами (в формате обмена данными на базе XML);
нацелена на описание исполняемых БП;
ориентирована на бизнес-аналитиков (англ. business analysts), разработчиков БП (англ. process engineers) и разработчиков приложений (англ. application developers).
68
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Методология и нотация BPMN: возможности, критика
Возможности BPMN ограничены моделированием (исполняемых) БП и не охватывают, в числе прочего:
создание моделей данных и информационных моделей;
создание бизнес-правил;
функциональное моделирование структуры организации.
Накопленный практический опыт использования BPMN
позволяет судить, что нотация принципиально сложна для
!полномасштабного внедрения «с нуля» и часто трактуется (применяется) как «усовершенствованные блок-схемы».
69
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Три уровня применения BPMN
Наименование |
Набор |
Цели |
Целевая |
Соотв. |
Сложность |
|
уровня |
символов |
аудитория |
стандарту |
|||
|
|
|||||
|
|
|
|
|
|
|
Описательный |
Ограничен |
Документирование |
Бизнес |
Условное |
Умеренная |
|
ный |
действий |
|||||
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Документирование |
|
Вполне |
|
|
Аналитический |
Полный |
событий и |
Бизнес, ИТ |
Высокая |
||
строгое |
||||||
|
|
исключений |
|
|
||
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Исполнение |
|
|
|
|
Исполняемый |
Полный |
процессов |
ИТ, BPMS |
Строгое |
Высокая |
|
(сервисы, |
||||||
|
|
|
|
|
||
|
|
сообщения и пр.) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
70
