Поиск параметров полиномиальной функции времени
Определение параметров методом Эйлера
Файл Main2.m
clear all
clc
P0=[1 1 1 1 1];
OPTIONS = optimset('MaxIter',100000);
[P,F]=fminsearch('Eiler2',P0)
xlabel('t')
ylabel('u,x')
Файл Eiler2.m
function j=Eiler2(P)
t0=0;
t_max=4;
t1=0.8;
t2=1.6;
t3=2.4;
t4=3.2;
dt=0.01;
x1=1;
x2=0;
j=0;
x1r=[];
u1r=[];
tr=[];
while t0<t_max
u=polyval([P(1) P(2) P(3) P(4) P(5)],t0);
u1r=[u1r u];
dx1=x2*dt;
dx2=-2*x1*dt-2*x2*dt+2*u*dt;
dj=(2*x1^2+u^2)*dt;
x1=x1+dx1;
x1r=[x1r x1];
x2=x2+dx2;
j=j+dj;
t0=t0+dt;
tr=[tr t0];
end
j=j+20*x1^2;
plot(tr,x1r,tr,u1r), grid on

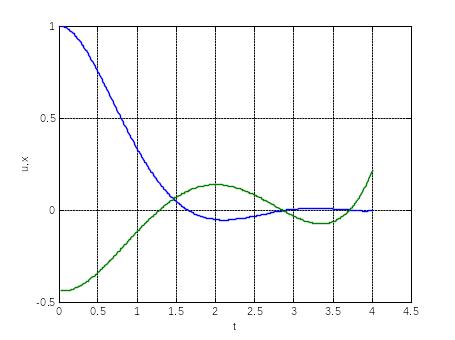

Рис. 4. Управление как полиномиальная функция времени
В результате было определено управляющее воздействие как следующая полиномиальная функция времени:
Достигнуто значение критерия качества 1.3226
Графики переходных процессов, соответствующие рассматриваемой функции времени показаны на рис. 4.
2.2. Определение параметров с помощью функции ode45
Файл Main45.m
clear all
clc
P0=[1 1 1 1 1];
OPTIONS = optimset('MaxIter',1000000);
[P,F] = fminsearch('fmsfun45',P0,OPTIONS);
xlabel('t')
ylabel('u,x')
Файл fmsfun45.m
function J=fmsfun45(Q)
global P;
P = Q;
OPTIONS = odeset('RelTol', 1e-6);
[t,x] = ode45('odefun45',[0 4],[1 0 0],OPTIONS);
n=length(t);
for k = 1:n
u(k)=polyval([P(1) P(2) P(3) P(4) P(5)],t(k));
end
J=x(n,3)+20*(x(n,1)^2);
figure(2)
plot(t,x(:,1),t,u)
grid on;
end
Файл odefun45.m
function F=odefun45(t,x)
global P;
u=polyval([P(1) P(2) P(3) P(4) P(5)],t);
F = [x(2); -2*x(1)-2*x(2)+2*u; 2*x(1)^2+u^2];
end

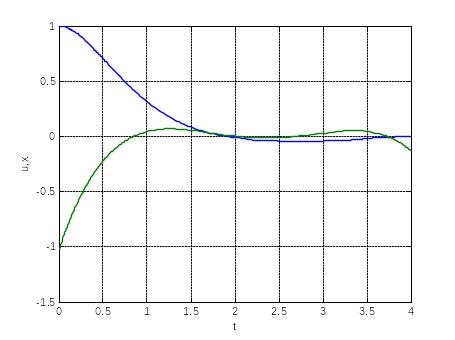

Рис. 5. Управление как полиномиальная функция времени
В результате было определено управляющее воздействие как следующая полиномиальная функция времени:
Достигнуто значение критерия качества 1.2946
Графики переходных процессов, соответствующие рассматриваемой функции времени показаны на рис. 5.
2.3. Определение параметров с помощью функции ode23
Файл Main2.m
clear all
clc
P0=[1 1 1 1 1];
[P,F] = fminsearch('fmsfun23s',P0);
Файл fmsfun23s.m
function J=fmsfun23s(Q)
global P;
P = Q;
OPTIONS = odeset('RelTol', 1e-6);
[t,x] = ode23s('odefun23s',[0 4],[1 0 0],OPTIONS);
n=length(t);
for k = 1:n
u(k)=polyval([P(1) P(2) P(3) P(4) P(5)],t(k));
end
J=x(n,3)+20*(x(n,1)^2);
figure(2)
plot(t,x(:,1),t,u)
grid on;
end
Файл odefun23s.m
function F=odefun23s(t,x)
global P;
u=polyval([P(1) P(2) P(3) P(4) P(5)],t);
F = [x(2); -2*x(1)-2*x(2)+2*u; 2*x(1)^2+u^2];
end
Рис. 6. Управление как полиномиальная функция времени
В результате было определено управляющее воздействие как следующая полиномиальная функция времени:
Достигнуто значение критерия качества 1.2961
Графики переходных процессов, соответствующие рассматриваемой функции времени показаны на рис. 6.
Поиск параметров экспоненциальной функции времени
Определение параметров методом Эйлера
Файл Main.m
clear all
clc
P0=[1 1 1 1];
OPTIONS = optimset('MaxIter',100000);
[P,F]=fminsearch('Eiler3',P0)
xlabel('t');
ylabel('u,x')
Файл Eiler3.m
function j=Eiler3(P)
t0=0;
t_max=4;
dt=0.01;
x1=1;
x2=0;
j=0;
x1r=[];
u1r=[];
tr=[];
while t0<t_max
u=P(1)*exp(P(2)*t0).*(cos(P(3)*t0+P(4)));
u1r=[u1r u];
dx1=x2*dt;
dx2=-2*x1*dt-2*x2*dt+2*u*dt;
dj=(2*x1^2+u^2)*dt;
x1=x1+dx1;
x1r=[x1r x1];
x2=x2+dx2;
j=j+dj;
t0=t0+dt;
tr=[tr t0];
end
j=j+20*x1^2;
figure(2);
plot(tr,x1r,tr,u1r), grid on
Рис. 7. Управление как экспоненциальная функция времени
В результате было определено управляющее воздействие как следующая полиномиальная функция времени:
Достигнуто значение критерия качества 1.2916
Графики переходных процессов, соответствующие рассматриваемой функции времени показаны на рис. 7.
