Задача
Изучить возможности системы T-FlexCAD по созданию и использованию библиотечных элементов.
Теоретические сведения
Табличная параметризация
Табличная параметризация заключается в создании таблицы
параметров типовых деталей. Создание нового экземпляра детали
производится путём выбора из таблицы типоразмеров. Возможности
табличной параметризации весьма ограничены, поскольку задание
произвольных новых значений параметров и геометрических
отношений обычно невозможно.
Однако табличная параметризация находит широкое применение
во всех параметрических САПР, поскольку позволяет существенно
упростить и ускорить создание библиотек стандартных и типовых
деталей, а также их применение в процессе конструкторского
проектирования.
Библиотеки параметрических чертежей
Любой чертеж, созданный в системе, может быть фрагментом, то есть
чертежом, включенным в другой чертеж. Для удобства работы с чертежами-
фрагментами можно организовать их хранение в библиотеках. Такой
библиотекой может быть, например, библиотека болтов, библиотека
подшипников и т.д.
Вместе с системой T-FLEX поставляется несколько библиотек
различных стандартных элементов. Все они являются параметрическими, то
есть каждый элемент может быть использован именно в том виде, в каком
это необходимо в каждом конкретном случае. Поскольку элементами
библиотеки являются обычные чертежи, подготовленные в системе T-FLEX,
вы можете создавать любые свои собственные библиотеки.
Автоматический подбор значений из стандартного ряда
Параметрическая модель T-FLEX CAD позволяет автоматически
подбирать значение параметров из стандартизованного ряда, находящегося в
БД. С помощью этого механизма можно исключить ошибки применения в
сборке элементов с нестандартными параметрами. Динамическое изменение,
например, толщины плит в сборке приводит к тому, что длина болта
автоматически подбирается из стандартного ряда и изменяется дискретно.
То же самое происход
Ход работы
Ознакомилась с уроком учебного пособия по создаю библиотечного элемента

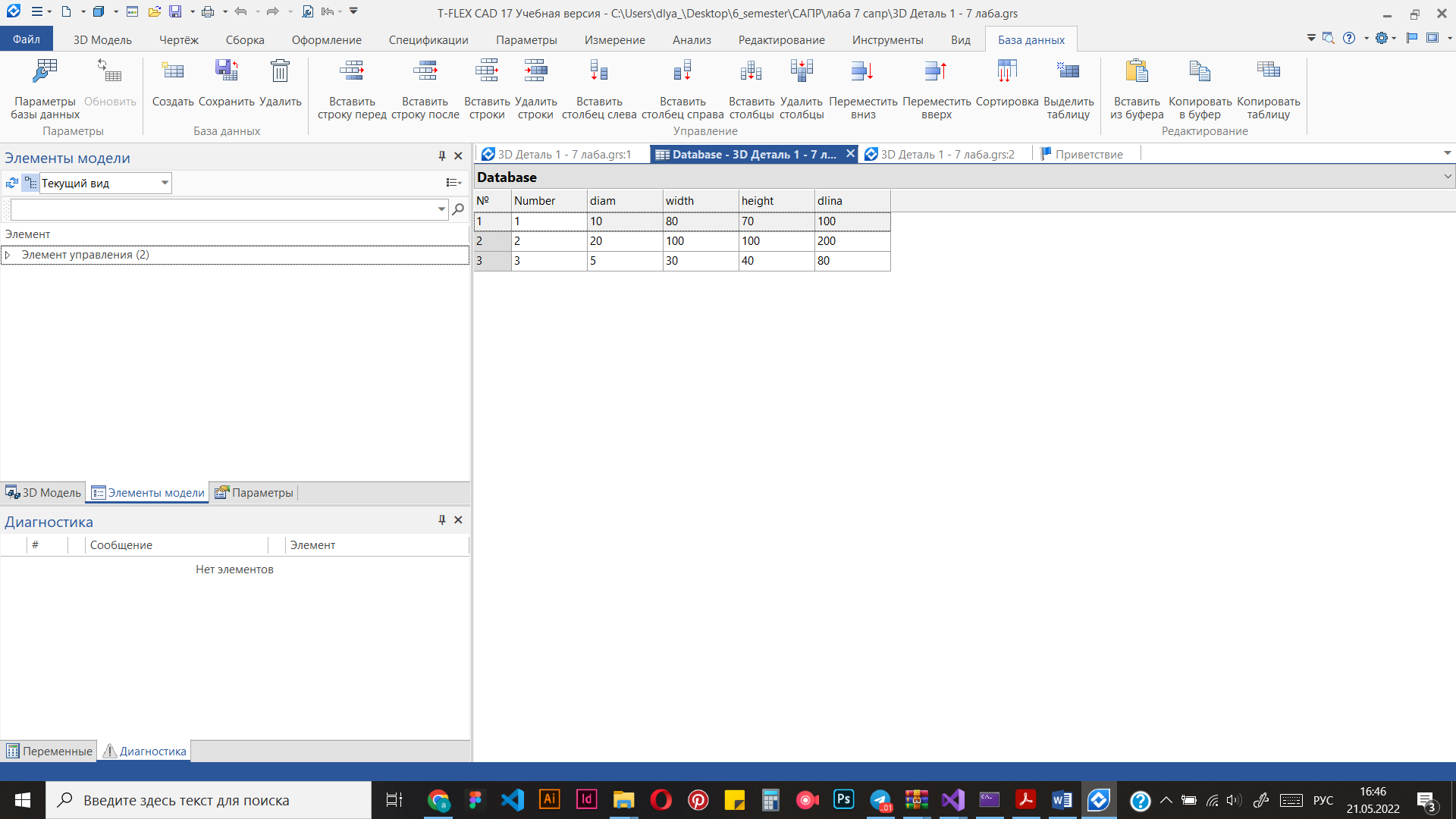

Создание внутренней базы данных:
Рисунок 1

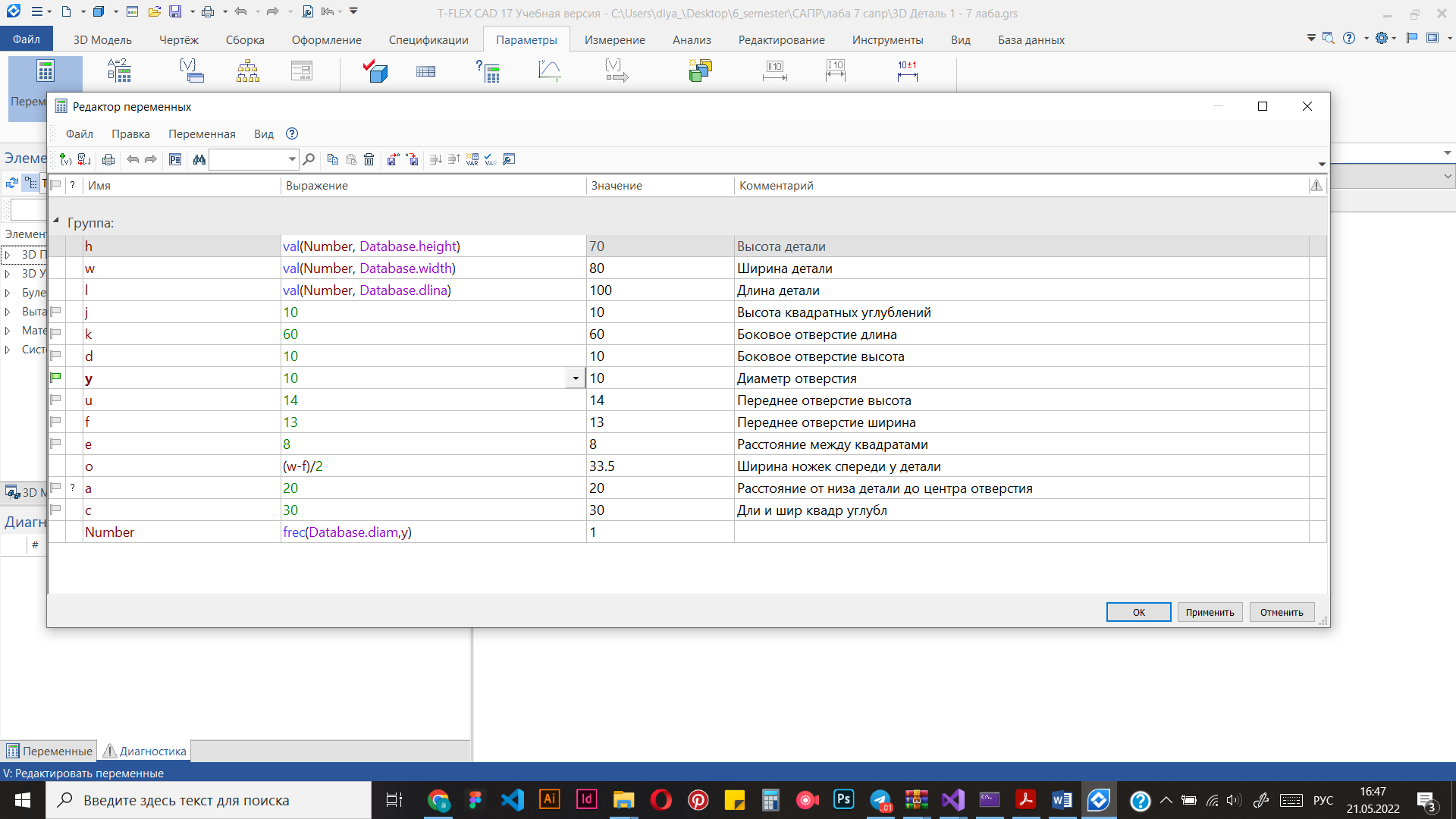

Создание управляющих переменных с помощью команды Параметры/Переменные. Создала переменную Number, которая получает номер строки внутренней базы данных, а также переменную diam, относительно которой будет выбираться нужная строка в базу данных.
Рисунок 2

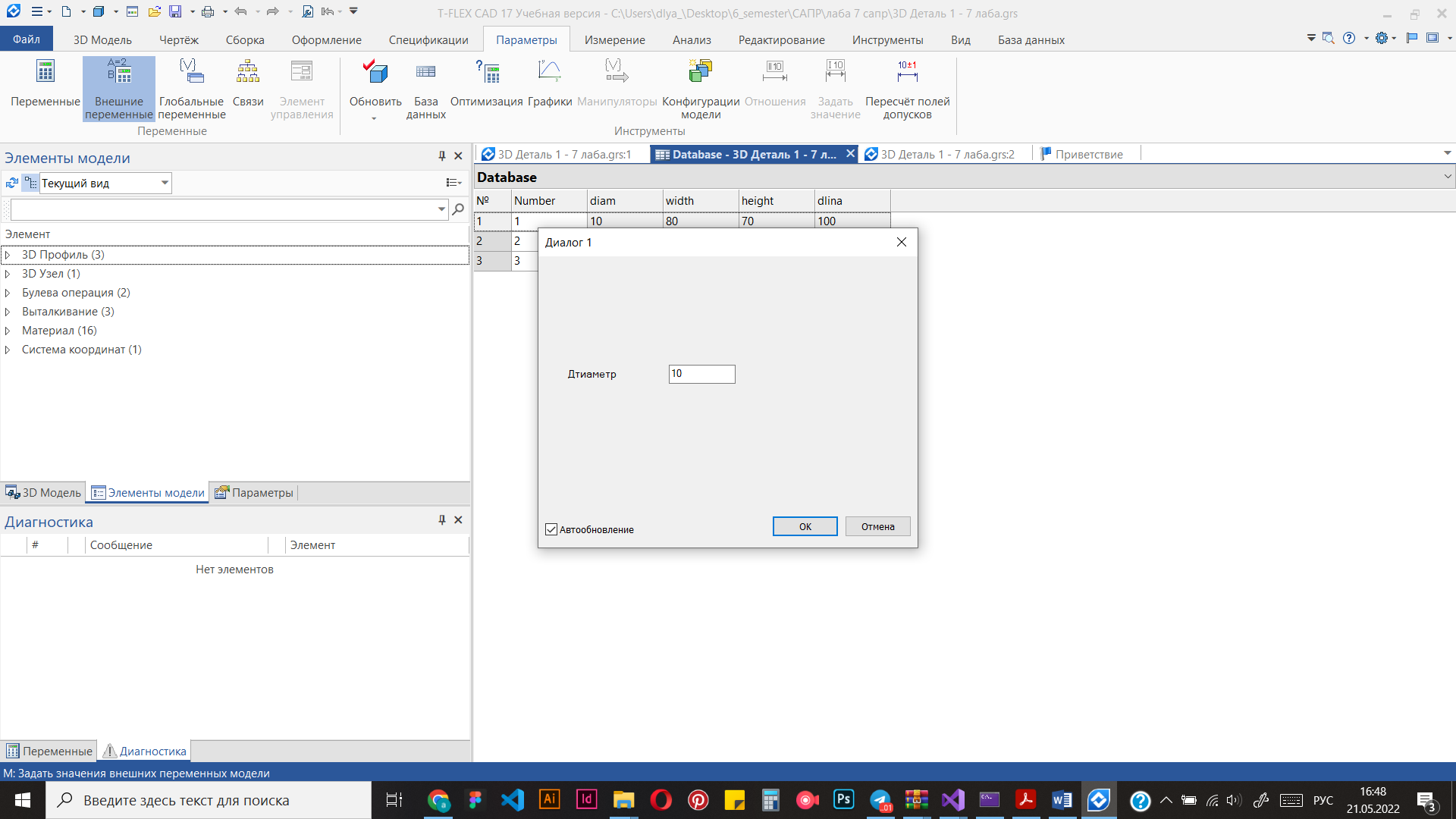

Задала определяющим параметром модели диаметр, создала диалог для управляющей переменной:
Рисунок 3
Аналогичным образом создала крепежную деталь для модели:
Рисунок 4
Вывод:
Изучила возможности системы T-FlexCAD по созданию и использованию библиотечных элементов.
