6_САПР_Алексеева
.docxУфимский Государственный Авиационный Технический
Университет
Кафедра вычислительной математики и кибернетики
Отчет по лабораторной работе №6
по дисциплине
«Компьютерная обработка экспериментальных данных»
Создание фотореалистичного изображения в системе T-FlexCAD
Выполнила: студентка гр. ПРО-323 Алексеева Анна
Проверила: Верхотурова Галина Николаевна
Уфа - 2022
Задача
Изучить возможности системы T-FlexCAD по созданию фотореалистичного изображения.
Ход работы
1.

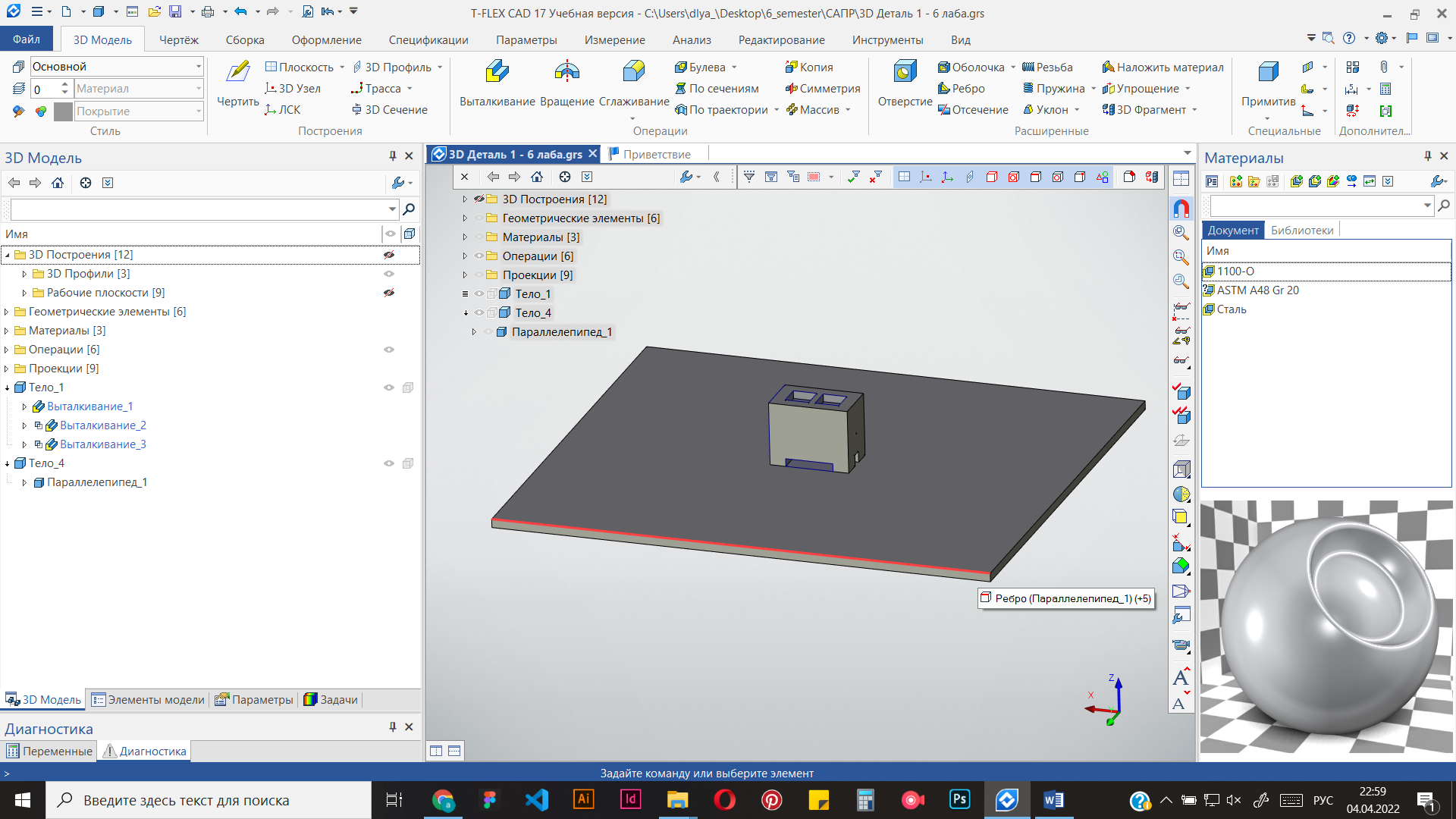

Согласно уроку «Создание фотореалистичного изображения», разместила трехмерную модель детали на созданную поверхность (подставку).
2.
Выбрала для детали и поверхности материалы, обладающие различными свойствами, в следующих вариантах:

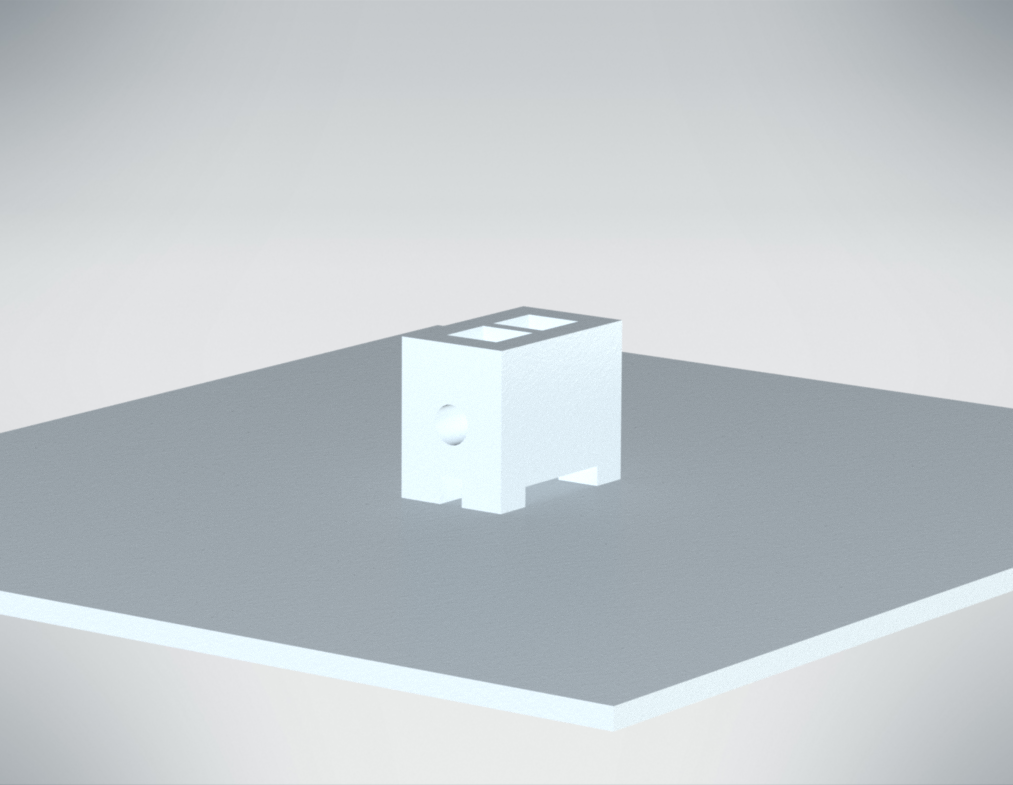

деталь и подставка из неотражающих материалов: подставка – бумага серая, деталь – гранит голубой

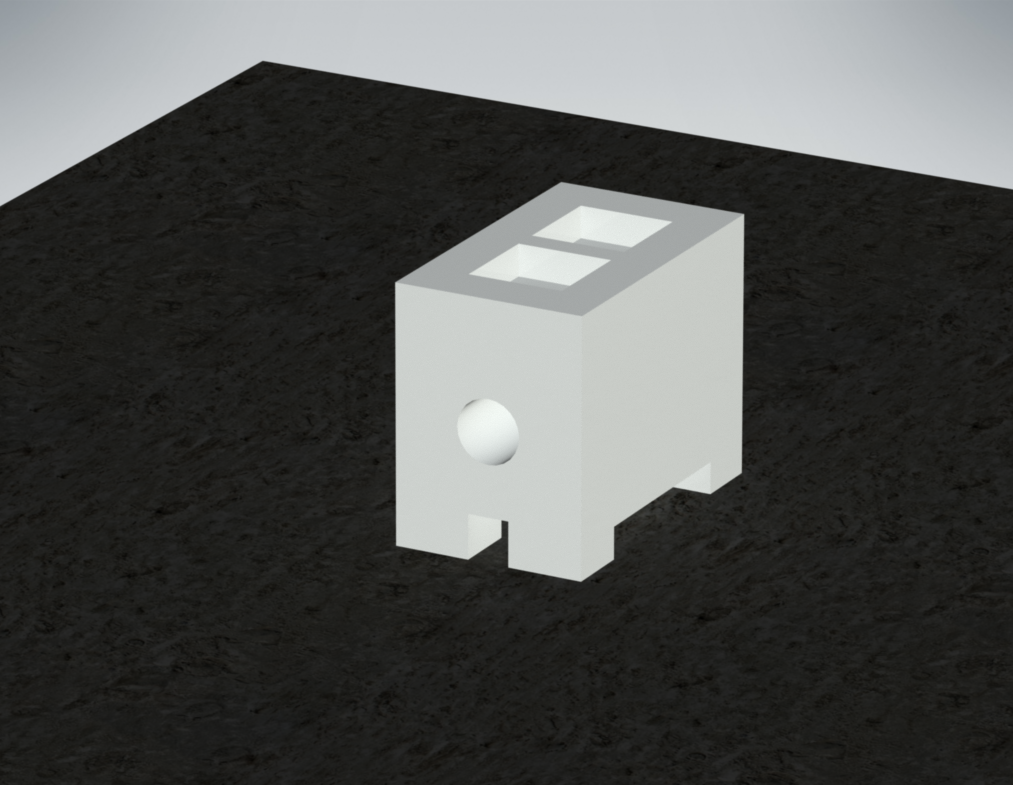

деталь из отражающего материала(хром), подставка из неотражающего(гранит)
деталь из неотражающего материала, подставка из отражающего
деталь – песок, подставка – хром
деталь и подставка из отражающих (хром)

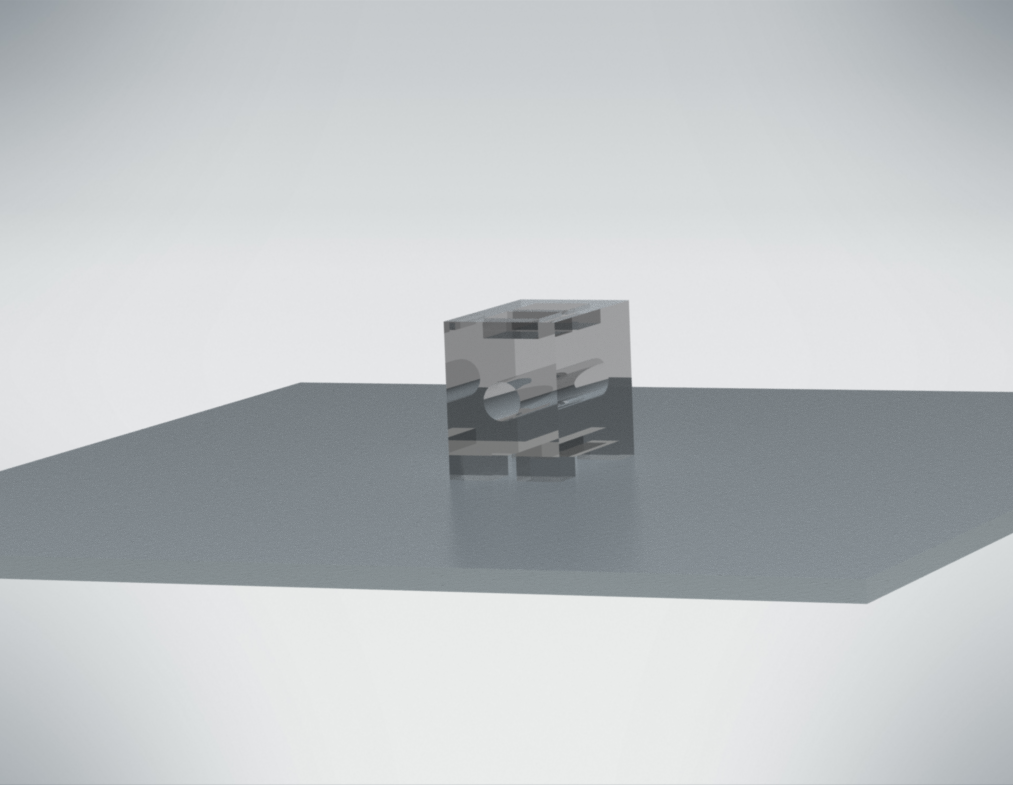

деталь и подставка сделаны из прозрачного стекла
Вывод:
Изучила возможности системы T-FlexCAD по анализу прочности построенной трехмерной модели под воздействием приложенных сил.
