Таблица 15.24

Размеры отверстий для крепления вентиляторов В-Ц4-75-10; В-Ц4-75-12,5 (к рис. 15.32)

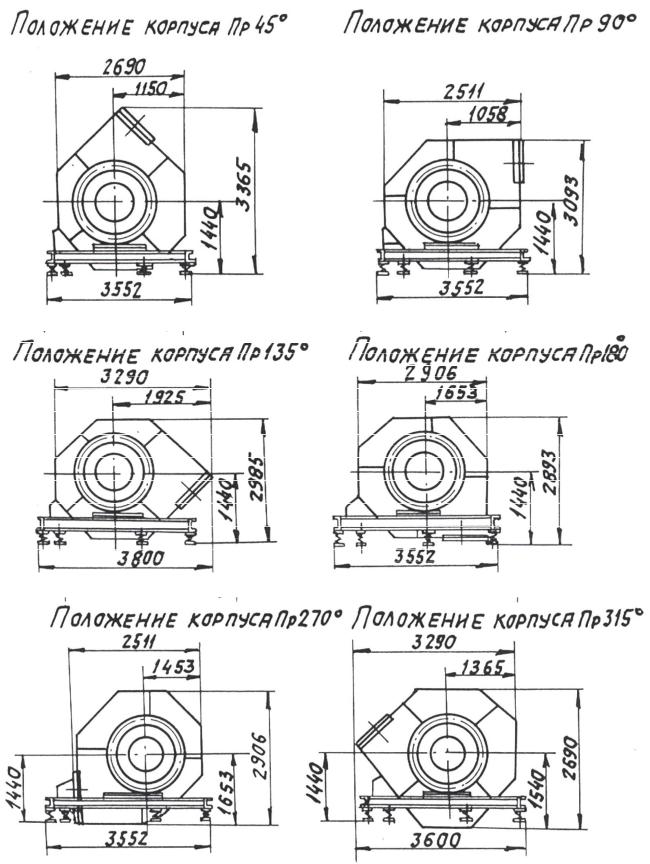

Габаритные и присоединительные размеры вентиляторов В-Ц4-75-16, аэродинамические характеристики, положения корпусов вентиляторов правого и левого вращения, а также план расположения отверстий для крепления вентиляторов показаны на рис. 15.34-15.41 и даны в табл. 15.27.

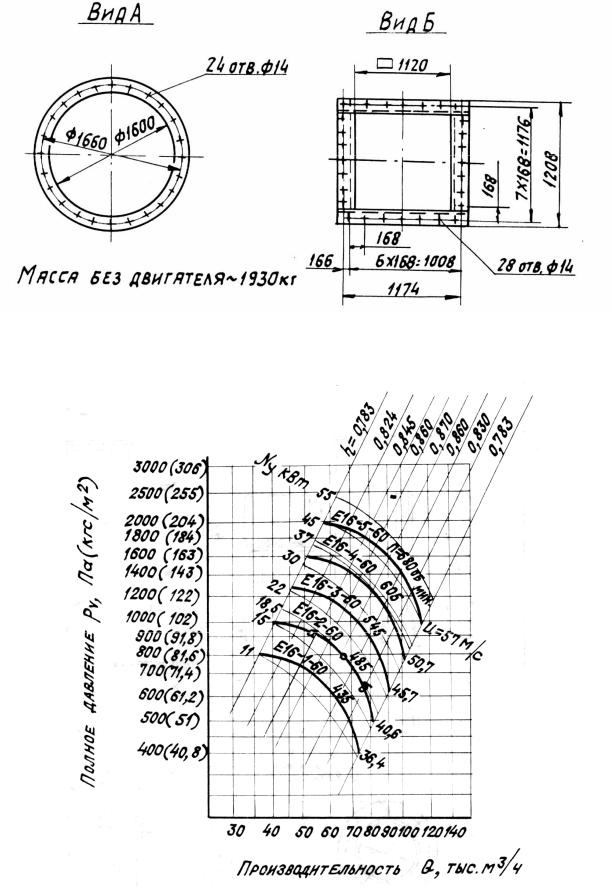

Рис. 15.33. Габаритные и присоединительные размеры вентиляторов В-Ц4-75-16-01: исполнение 6

61

1 5 . 2 . 2 . У с л о в н ы е о б о з н а ч е н и я т и п а в е н т и л я т о р а

Приняты следующие условные обозначения типа вентиляторов: Б – для В-Ц4-76; В – для В-Ц14-46;

Е – для В-Ц4-75 Номер вентилятора (согласно ГОСТ 10616-90)[1] соответствует номинальному диа-

метру рабочего колеса, дм. Условное обозначение диаметра колеса (только для вентиляторов с промежуточными диаметрами колес):

090 — при Д = 0,90 Дном;

095 — при 0,95 Дном;

100 — при Д = 1,00 Дном;

105 — при Д = 1,05 Дном;

110 — при Д = 1,1 Дном.

Порядковый номер рабочей характеристики обозначается арабской цифрой — по возрастанию частот вращения для данного вентилятора.

Буквенный индекс мощности обозначается прописной буквой (в случае, когда на данной частоте вращения принята комплектация разными двигателями).

Примеры условных обозначений, принятых в пособии по аналогии с [6]:

1. Вентилятор В-Ц4-75 № 3,15 с диаметром рабочего колеса, равным 1,05 Дном с частотой вращения nв = 1680 об/мин (первая характеристика по возрастанию частот вращения), с двигателем мощностью Nу = 0,55 кВт:

Е3,15.105-1-60;

60 – для частоты тока 60 Гц; 2. Вентилятор В-Ц4-75 № 6,3 с диаметром рабочего колеса, равным 1,1 Дном, с часто-

той вращения nв = 1140 об/мин, с двигателем мощностью Ny = 5,5 кВт: Е6,3.110-1б-60;

3. Вентилятор В-Ц4-75 № 16 с частотой вращения nв = 485 об/мин (вторая характеристика, по возрастанию частот вращения) с двигателем мощностью Ny = 18,5 кВт:

E16-2а-60.

1 5 . 2 . 3 П о д б о р в е н т и л я т о р о в В - Ц 4 - 7 5

Выбор типоразмера вентилятора сводится, как правило, к подбору машины, потребляющей наименьшее количество энергии, то есть имеющей наибольший к. п. д. в данной рабочей точке.

Подбор вентилятора по заданным значениям производительности Q и оптимальному значению величины полного давления PV производится по сводным графикам (см. рис. 15.1, 15.2), причем величина PV уточняется по ближайшей характеристике сводного графика. Полученная точка со значениями Q и PV принимается рабочей точкой вентилятора. По рабочей точке вентилятора производится окончательный расчет вентиляционной сети, при котором следует учитывать допуски на полное давление, установленные ГОСТ 5976-90[2] для характеристик радиальных вентиляторов. На сводных графиках характеристики показаны в границах, рекомендуемых по энергетическим показателям. В графиках индивидуальных характеристик (см. рис. 15.3–15.5; 15.11; 15.12; 15.16—15.18; 15.24—15.26) эти участки выделены утолщенной линией.
