1171111011100010000000100100113011004770 (кластеры записываются в виде цепочки.

0010011011100010840022100000000011004230 кодов, где каждая цифра – номер кластера).

Рис. 2. График сопоставления расчетной и фактической обводненности

Это разновидность «генетического алгоритма»: скважина сама выбирает наиболее близкие для себя кластеры сообразно своим геологическим или промысловым характеристикам.

Формирование обучающей выборки для нейронов скважины

К фактическим данным самой скважины в обучающую выборку добавляются несколько расчетных точек, полученных с помощью «глобальной нейронной сети».

Даже в начальный период эксплуатации скважина «должна знать», что ее в будущем ожидает высокая обводненность и рост «скин-эффекта».

Сама по себе нейросеть – это в значительной степени распознавание образа, и не более других методов способна к экстраполяции, поэтому ей нужно «показать» весь возможный спектр образов.

Всистеме Delphor реализовано три типа моделей, построенных на одних

итех же принципах, которые различаются своими наборами геологотехнологических параметров:

110

S – Упрощенная – требующая, минимум данных, использующая только промысловые данные по истории добычи и схему расположения скважин. Нейронные функции связывают здесь непосредственно одну скважину с другой без всякого промежуточного блока.

A – Объемная – наиболее близкая к традиционной, в ней скважины взаимодействуют с между собой через объемы пласта, параметры которого вводятся в систему уравнений. Эта модель требует кроме промысловых также геологических, сейсмических, и гидродинамических данных. В ней требуется расчет геологической и гидродинамической моделей пласта, близких к традиционному представлению в виде многослойного грида.

G – Точечная – также, использующая геологические данные и гидродинамические данные но при этом пласт представляется в виде ограниченного набора точек (примерно по 4 на 1 скважину) и скважины взаимосвязаны не непосредственно друг с другом, а через эти точки пласта

R – рекурсивная – в этой модели есть не только нейроны скважин, но и нейроны грида пласта, которые обучаются на результатах гидродинамической модели.

Скважины связаны с узлами грида, узлы грида – со скважинами и между собой.

Литература

1.Хайкин С. Нейронные сети. – Москва – Санкт-Петербург – Киев, 2006.

2.Соломатин Г. И, Захарян А. З., Ошкарин Н. И. Прогнозирование работы скважин с помощью искусственных нейронных сетей // Нефтяное хозяйство. 2002. №10. С. 92-98.

NEURAL NETWORKS IN DELPHI SYSTEM

V. I. Serkova

Ukhta State Technical University

The scheme of analysis and forecast in the Delphi system is considered. The neural network in its essence resembles multiple regression with the difference that the type of function is not specified here, but is selected automatically and implemented implicitly. Global neural network.

Keywords: fuzzy logic model, neural network, sampling, perceptron, neurogrid, function.

111

УДК 004.942

РАСПРЕДЕЛЕНИЕ ФИЛЬТРАЦИОННОГО СОПРОТИВЛЕНИЯ ПРОНИЦАЕМОГО ПЛАСТА НЕФТЯНОГО МЕСТОРОЖДЕНИЯ НА ОСНОВЕ НЕЧЕТКОЙ ГЕОЛОГИЧЕСКОЙ МОДЕЛИ

В. Е. Кунцев, А. Н. Дорогобед, П. В. Кожевникова

Ухтинский государственный технический университет vitaly.91@yandex.ru

Работа посвящена описанию способа построения нечеткой геологической модели по результатам применения метода гидродинамической томографии, где каждому значению фильтрационного сопротивления проницаемого пласта сопоставляется значение достоверности. Фильтрационное сопротивление выражается в форме нечетких величин, рассчитанных на основе построенных функций принадлежности. Экспериментальные расчеты, представленные в работе, производились с помощью разработанного программного продукта, который позволяет вычислять нечеткую геологическую модель по данным пространственного распределения фильтрационного сопротивления с учетом подбора значения коэффициента рассеяния. В работе также приведен анализ результатов построения нечетких геологических моделей и выбора значения коэффициента, при котором модель наиболее оптимальна.

Ключевые слова: нечеткая геологическая модель, функция принадлежности, коэффициент рассеяния,гидродинамическая томография,фильтрационное сопротивление.

Введение

Мониторинг текущего состояния фильтрационно-емкостных параметров нефтяного месторождения в процессе эксплуатации скважин может быть реализован на основе метода реконструкции карты распределения фильтрационного сопротивления с применением гидродинамической томографии, а также результатов исследования процесса перемещения реперной точки КВД (кривой восстановления давления) [1]. В результате применения метода гидродинамической томографии проницаемого пласта рассчитывается поле пространственного распределения фильтрационного сопротивления [2]. Рассчитанное поле сохраняет области с неопределенностью данных, ввиду того, что лучи движения реперной точки между набором скважин осваиваемого месторождения данные зоны не затрагивают. При таких обстоятельствах следует применять интерполяционные методы определения приближенных значений. К таким методам относится гидродинамическая томография, так как итерационный процесс оптимизации внутри метода предоставляет искомый результат с определенной долей погрешности. Кроме того, могут оставаться участки в межскважинном пространстве месторождения, не охваченные рабочей областью, на которой рассчитывался метод гидродинамической томографии. Чаще всего это возникает по причине нехватки исходных данных по результатам гидродинамического прослушивания скважин или неплотной карты скважин в случае расчета гидродинамической томографии на математической модели месторождения [3]. По этим причинам в статье предлагается результат применения гидродинамической томографии представлять в форме нечетких величин [4].

112

рассчитана как набор различных базовых функции. По результатам выполненных экспериментов был сделан вывод, что наи-

лучшей формой выражения неопределенности данных является экспоненциальная модель – гауссова функция принадлежности:

функции принадлежности при отдалении реперных точек сетки месторождения от точки, для которой идет подсчет. Формулы (1) и (2) содержат параметр λ, называемый коэффициентом рассеяния, который определяет уровень разброса значений .

Чтобы рассчитать итоговую функцию принадлежности, необходимо просуммировать рассчитанные по всем ячейкам сетки месторождения значения алгебраического произведения формул (1) и (2). Отсюда следует, что значение итоговой функции нечеткой величины «фильтрационного сопротивления» , рассчитывается в таком виде:

Пространственное распределение значений фильтрационного сопротивления осваиваемого месторождения вычисляется с использованием метода гидродинамической томографии проницаемого пласта в соответствии с теорией, описанной в статье [5]; соответствующие рассчитанному распределению значения достоверности в свою очередь вычисляются по формуле (3).

Результаты

Тестовый эксперимент был проведен на модели проницаемого пласта месторождения, содержащего пять скважин. Данный пласт представлен как проекция поверхности в виде двумерной сетки размерностью 21×21 (рис. 1). Для каждой пары скважин были заданы интервальные времена перемещения «сиг-

113

нала» депрессии вдоль КДВ для исследуемого фонда скважин. В качестве начального приближения была задана однородная среда, в которой значение показателя фильтрационного сопротивления во всех ячейках было равным 0,3 ( = 0,3). Рис. 1 отражает лучи движения «сигнала» депрессии на первой итерации метода гидродинамической томографии. Вдоль данных лучей движения рассчитываются новые значения фильтрационного сопротивления. Рис. 2 отражает результат работы метода гидродинамической томографии.

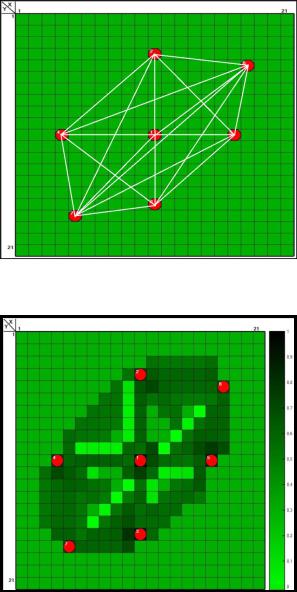

Рис. 1. Карта среды с начальным приближением и сетка скважин тестового месторождения

Рис. 2. Карта данных пространственного распределения фильтрационного сопротивления

Карта данных, показанная на рис. 2, является источником начальной информации при расчете функции принадлежности (3) нечеткой величины. На рис. 3 представлены карты распределения достоверности фильтрационного сопротивления, рассчитанные на основе функции принадлежности (3) с разными значениями коэффициента рассеяния λ.

114

Выводы

Для решения задач по оперативному мониторингу текущего состояния фильтрационно-емкостных параметров нефтегазовых месторождений в процессе эксплуатации скважин реализован метод реконструкции карты распределения фильтрационного сопротивления проницаемой среды, на основе гидродинамической томографии, нечеткую геологическую модель исследуемого месторождения. Нечеткая геологическая модель наложена на сетку месторождения, где каждой ячейке со значением исследуемого параметра (фильтрационного сопротивления) поставлено в соответствие величина уровня достоверности значения, рассчитываемый с помощью функции принадлежности. В качестве базиса для формирования функции принадлежности была определена экспоненциальная модель, на основе операции алгебраического произведения и добавления коэффициента рассеяния данных.

Проведенные расчеты на экспериментальных данных позволили дать рекомендации относительно выбора коэффициента рассеяния λ для получения информативной картины достоверности значений исследуемого параметра.

Литература

1. Кобрунов А. И., Куделин С. Г., Мухаметдинов С. В., Художилова А. Н. Метод изучения пространственного распределения фильтрационного сопротивления при эксплуатации нефтяных месторождений // Нефтяное хозяйство. – 2013. – № 8. – С.58–60.

2. Щелкачев В. Н. Основы и приложения теории неустановившейся фильтрации: Ч. 1, 2. – М.: Нефть и газ, 1995. – 586 с.

3.Кунцев В. Е., Кобрунов А. И., Мотрюк Е. Н. Теоретические предпосылки и принципы реализации пассивной гидродинамической томографии проницаемого пласта // Ресурсы Европейского Севера. Технологии и экономика освоения. – 2015. – № 1. – С. 19–26.

4.Кофман А. Введение в теорию нечетких множеств. – М.: Радио и связь, 1982. – 432 с.

5.Кобрунов А. И., Кунцев В. Е., Мотрюк Е. Н. Вычислительная схема гидродинамической томографии // Фундаментальные исследования. - 2016. - № 7 -2. – С. 230–235.

THE DISTRIBUTION OF FILTRATION RESISTANCE OF THE PERMEABLE RESERVOIR OF AN OIL FIELD BASED ON A FUZZY GEOLOGICAL MODEL

V. E. Kuntsev, A. N. Dorogobed, P. V. Kozhevnikova

Ukhta State Technical University

The article presents a method for constructing a fuzzy geological model based on the results of applying the hydrodynamic tomography method, where each value of the filtration resistance of a permeable formation is associated with a reliability value. Filtration resistance is expressed in the form of fuzzy quantities calculated on the basis of the constructed membership functions. The experimental calculations presented in this work were carried out using a developed software product that allows us to calculate a fuzzy geological model according to the spatial distribution of filtering resistance, taking into account the selection of the scattering coefficient. The paper also provides an analysis of the results of constructing fuzzy geological models and choosing a coefficient value at which the model is most optimal.

Keywords: fuzzy geological model, membership function, scattering coefficient, hydrodynamic tomography, filtration resistance.
