Таблица 1.11 Таблица маркировки SMD резисторов EIA-96

Стандартная упаковка SMD резисторов — бумажная лента или бобина. На упаковку наносится маркировка с указанием типа резистора, его типоразмера, номинала, допуска. Например: RMC-18 (1206) 1002 FR, где буквой после номинала обо-

значен допуск (F = ± 1%; J = ± 5%; D = ± 0,5%), а буква R озна-

чает, что резисторы упакованы на бумажной ленте в бобине. Помимо этих систем широкое применение нашла цвето-

кодовая система, при которой на корпус резистора наносятся кольцевые цветные пояски, цвет которых означает либо одну цифру, либо закодированное обозначение величины другого параметра (например, процентного допуска или величины ТКС), а порядок расположения колец соответствует порядку расположения цифр в номинальном значении.

Как правило, все полоски смещены к одному краю резистора, от которого и производится считывание кода. Но если число полосок не позволяет разместить их ассиметрично и они занимают всю поверхность резистора, то полоска, считаю -щаяся первой, делается в два раза более широкой.

101

В табл. 1.12 приведена цветокодовая система маркировки. Порядок цветов в таблице соответствует расположению цветов радуги.

Таблица 1.12 Цветокодовая маркировка резисторов

Сплошные линии для резисторов всех рядов (Е6-Е192). Пунктирные линии только для резисторов рядов Е48-Е192. У резисторов с допуском ± 20% поясок, обозначающий допуск отсутствует.

Действующий до 1992 года общероссийский ГОСТ 28364-89 «Резисторы постоянные. Маркировка» лишь перечислял параметры, которые обязательно должны быть отражены на корпусе резистора. К ним относятся номинальное сопро-

102

тивление, его допустимое отклонение и номинальная мощность. Что же касается других параметров, то они могут отображаться, если их величина существенна именно для данного типа резистора (например, классификационное напряжение для варисторов или значение ТКС для термисторов).

Общими являются требования, чтобы наносимая надпись была легко читаемой, несмываемой, выдерживала предельную допустимую температуру и т.п. В отношении же содержательной части надписей, формы их обозначения, применения тех или иных кодов, ГОСТ 28364-89 не содержит конкретных рекомендаций и в то же время не ограничивает свободу их выбора. Поэтому каждый завод-изготовитель вправе сам определять или выбирать ту или иную систему маркировки, отражая ее в частных технических условиях (ТУ, ВТУ, ЧТУ) на данный вид продукции.

В самые последние годы в процессе реконструкции российских предприятий их переоснащение производилось современным импортным оборудованием, а производство многих радио компонентов осуществлялось по лицензиям зарубежных фирм. Поэтому вполне допустимо, что на этих предприятиях для маркировки лицензионных изделий полностью или частично применялись системы именно этих фирм.

Отсюда следует, что маркировка отечественных резисторов по сравнению с их полным условным обозначение представлена в более свободной форме, что затрудняет процесс считывания информации.

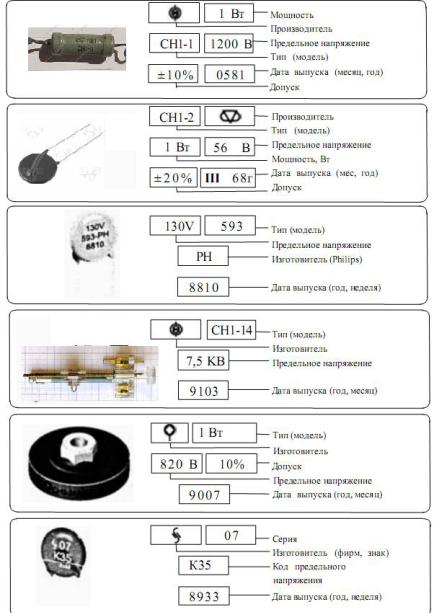

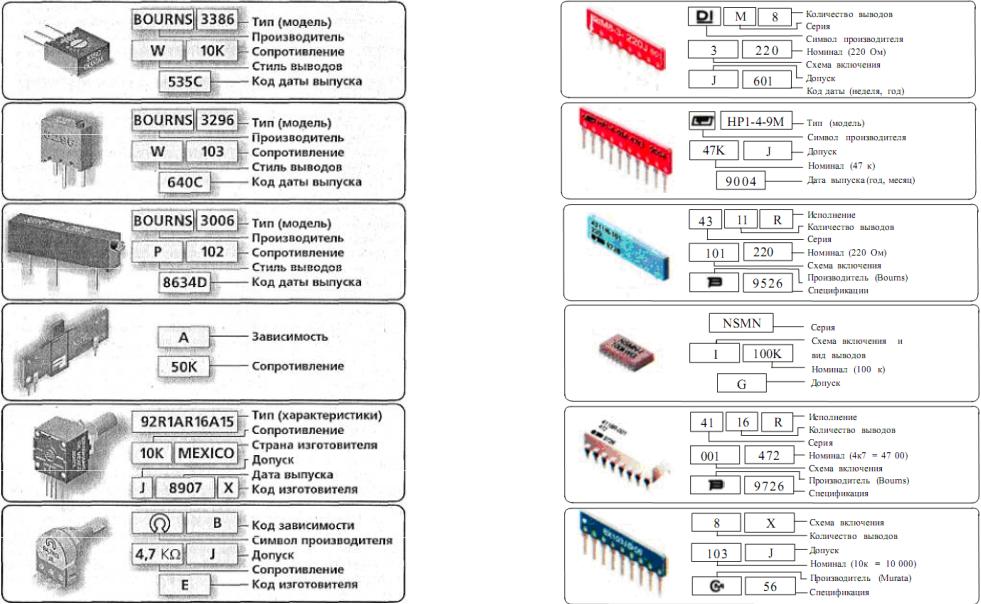

Для примера ниже приводятся буквенно-цифровая маркировки резисторов постоянного сопротивления с выводами (рис. 1.46), постоянных резисторов для поверхностного монтажа (рис. 1.47), отечественных переменных резисторов (рис. 1.48), импортных переменных резисторов (рис. 1.49), резистивных сборок (рис. 1.50), отечественных терморезисторов (рис. 1.51) и варисторов (рис. 1.52), а также цветовая маркировка терморезисторов (рис. 1.53) [32, 33].

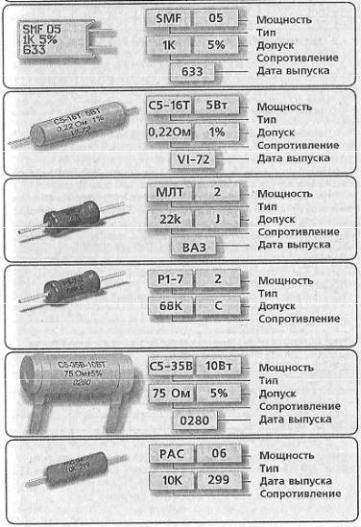

Рис. 1.46. Буквенно-цифровая маркировка постоянных резисторов с выводами

Рис. 1.47. Буквенно-цифровая маркировка постоянных резисторов для поверхностного монтажа

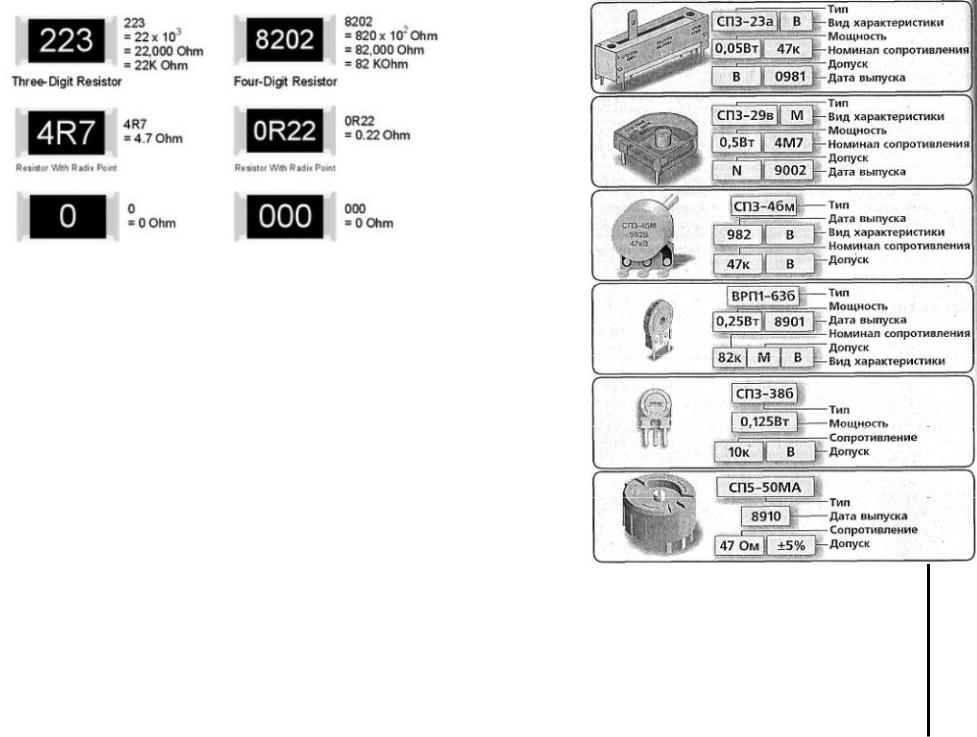

На корпусах переменных подстроечных и регулировочных резисторов наносится тип, вид функциональной зависимости (для непроволочных), номинальное сопротивление и допуск (иногда код даты изготовления). Для подстроечных переменных резисторов, если не позволяют размеры, тип и функциональная зависимость (обычно для групп А) на корпусе не указываются. На рис. 1.47 и 1.48 приведены примеры маркировок на корпусах переменных резисторов.

При маркировке на корпусах сборок и наборов резисторов наносится тип, количество резисторов или схема включения, величина сопротивлений (разные номиналы сопротивлений обозначаются через дробь), допуск и дата выпуска. Для наборов резисторов (SMD исполнения) система обозначений упрощается. Вначале указывают серию (полностью или кодом), затем количество резисторов в корпусе. Далее обозначают код номинального сопротивления (первые две цифры - число, третья - количество нулей) и допуск.

105

Рис. 1.48. Буквенно-цифровая маркировка отечественных переменных резисторов

106

Обычно маркировка термистора содержит лишь самые необходимые и важнейшие сведения об этом компоненте. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется бук- венно-цифровая маркировка (рис. 1.51) Цветовая маркировка NTC термисторов осуществляется точками либо полосами

(рис. 1.52).

Рис. 1.51. Буквенно-цифровая маркировка отечественных терморезисторов

109

Рис. 1.52. Цветовая маркировка терморезисторов

110

Конденсаторы различаются по следующим признакам: характеру изменения емкости, способу защиты от внешних воздействующих факторов, назначению, способу монтажа и виду диэлектрика.

По характеру изменения емкости они делятся на конденсаторы постоянной емкости (рис. 2.2), подстроечные конденсаторы и конденсаторы переменной емкости (рис. 2.3).

По характеру защиты от внешних воздействий конденсаторы выполняются: незащищенными, защищенными, неизолированными, изолированными, уплотненными и герметизированными

Незащищенные конденсаторы допускают эксплуатацию в условиях повышенной влажности только в составе герметизированной аппаратуры (рис. 2.4).

Рис. 2.2. Конденсаторы постоянной емкости

Рис. 2.3. Конденсаторы переменной емкости и подстроечные конденсаторы

115

Рис. 2.4. Незащищенные конденсаторы

Защищенные конденсаторы допускают эксплуатацию в аппаратуре любого конструктивного исполнения (рис. 2.5).

Рис. 2.5. Защищенные конденсаторы

Неизолированные конденсаторы (с покрытием или без покрытия) не допускают касания своим корпусом шасси аппаратуры (рис. 2.6).

Рис. 2.6. Неизолированный конденсатор

116

Напротив, изолированные конденсаторы имеют достаточно хорошее изоляционное покрытие (компаунды, пластмассы) и допускают касания корпусом шасси или токоведущих частей аппаратуры (рис. 2.7).

Рис. 2.7. Изолированный конденсатор

Уплотненные конденсаторы имеют уплотненную органическими материалами конструкцию корпуса (рис. 2.8).

Рис. 2.8. Уплотненные конденсаторы

Герметизированные конденсаторы имеют герметичную конструкцию корпуса, который исключает возможность сообщения окружающей среды с его внутренним пространством. Герметизация осуществляется с помощью керамических и металлических корпусов или стеклянных колб (рис.2.9).

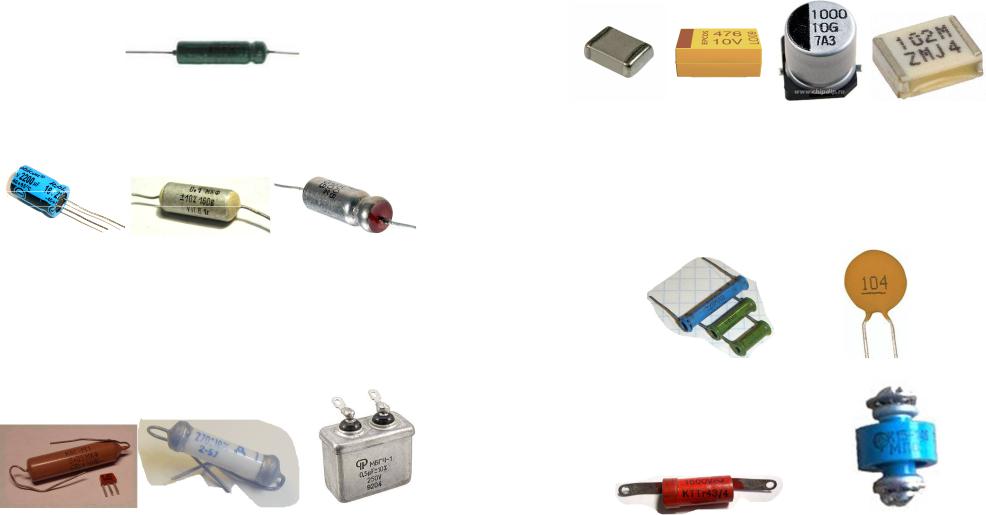

монтируемые изделия (ПМИ) или в английской аббревиатуре SMD конденсаторы,

Рис. 2.10. SMD конденсаторы

для монтажа в отверстия печатных плат и навесного монтажа

(рис. 2.11),

а также для использования в составе микромодулей и микро-

схем (рис. 2.12).

Рис. 2.12. Конденсатор в микромодульном исполнении

Выводы конденсаторов для навесного монтажа могут быть жесткие или мягкие, аксиальные или радиальные, из проволоки круглого сечения или ленты, в виде лепестков, с кабельным вводом, в виде проходных шпилек, опорных винтов. У конденсаторов для монтажа на поверхность (SMD), а также СВЧ-конденсаторов в качестве выводов могут использоваться части их поверхности (безвыводные конденсаторы). У большинства типов оксидных, а также проходных и опорных конденсаторов одна из обкладок соединяется с корпусом, который служит вторым выводом.

По назначению конденсаторы подразделяются на общего назначения (обычно низковольтные, без специальных требований) и специальные. Использование конденсаторов в конкретных цепях аппаратуры (низковольтные, высоковольтные, низкочастотные, высокочастотные, импульсные, пусковые, полярные, неполярные, помехоподавляющие, дозиметрические, нелинейные и др.) зависит от вида использованного в них диэлектрика.

По виду диэлектрика также можно разделить конденсаторы [34] с органическим, неорганическим, газообразным и

119

оксидным диэлектриком, который является также неорганическим, но в силу особой специфики характеристик выделен в отдельную группу.

Дальнейшее деление групп конденсаторов по виду диэлектрика связано с использованием их в конкретных цепях аппаратуры, назначением и выполняемой функцией, например, низковольтные и высоковольтные, низкочастотные и высокочастотные, импульсные и другие , как показано на рис.2.13.

При заданном типе диэлектрика конденсаторы классифицируют по режиму работы, для которого они предназначены. Различают следующие основные режимы: при постоянном или выпрямленном напряжении; при переменном напряжении частоты 50 Гц; при звуковых частотах от 100 до 10 000 Гц; при радиочастотах от 0,1 до 100 МГц; в импульсных режимах. При выборе конденсаторов для работы на переменном или импульсном напряжении необходимо учитывать потери энергии в нем.

По назначению и используемым диэлектрическим материалам низковольтные конденсаторы можно разделить на низкочастотные и высокочастотные.

Книзкочастотным пленочным относятся конденсаторы на основе полярных и слабополярных органических пленок (бумажные, металлобумажные, полиэтилентерефталатные, комбинированные, лакопленочные, поликарбонатные и полипропиленовые), тангенс угла диэлектрических потерь которых

имеет резко выраженную зависимость от частоты. Они способны работать на частотах до 104 - 105 Гц при существенном снижении амплитуды .переменной составляющей напряжения

сувеличением частоты.

Квысокочастотным пленочным относятся конденсаторы на основе неполярных органических пленок (полистирольные и фторопластовые), имеющих малое значение тангенса угла

диэлектрических потерь, не зависящее от частоты. Они допускают работу на частотах до 105 - 107 Гц. Верхний предел по частоте зависит от конструкции обкладок, контактного узла и
