конвертерах применять генераторы на полевых транзисторах с барьером Шотки, стабилизированные диэлектрическими резонаторами.
Диэлектрический резонатор играет роль частотно-задающего колебательного контура в цепи обратной связи генератора. При изготовлении диэлектрических резонаторов широко
применяют термостабильную керамику с температурным коэффициентом частоты ±(I...5)*10- 6к-1 и диэлектрической проницаемостью 37...40 (ТЛО, АЛТК) или 80 (ТБНС).
Смеситель конвертера. Наибольшее распространение в приемных установках СТВ получили балансные смесители на диодах с барьером Шотки и смесители на полевых транзисторах.
Однодиодные смесители, несмотря на кажущуюся простоту конструкции и малую мощность потребления от гетеродина, имеют низкий коэффициент преобразования из-за большого числа комбинационных частот, в том числе и зеркальной частоты (fзк=fг-fпч), а также из-за повышенного коэффициента шума смесителя.
Важнейшим преимуществом двухдиодных балансных смесителей является подавление в нем амплитудных шумов гетеродина и шумов, принятых по зеркальному каналу, а также подавление четных гармоник гетеродина. Для разделения сигналов на два канала в требуемых фазах широко используют квадратурные мосты. Гетеродин и МШУ подключаются к развязанным плечам моста, а для повышения развязки один из диодов подключают ко входу моста через четвертьволновой шлейф. На выходе смесителя включают фильтр нижних частот.
Усилитель первой промежуточной частоты . Отличительной особенностью такого усилителя является его широкополосность, а именно, для приема сигналов СТВ общая полоса на выходе смесителя около 800 МГц, или = 0.7 . Это требует применения широкополосных согласующих цепей и специальных мер по поддержанию постоянства коэффициента усиления в рабочем диапазоне частот.
В УПЧ1 можно применять как полевые, так и биполярные транзисторы. Если учесть большую критичность схем на полевых транзисторах к порядку включения и разнополярность питающих напряжений, а также необходимость защиты ПТШ от переходных процессов, то в упрощенных конструкциях, по-видимому, следует отдать предпочтение схемам на биполярных кремниевых транзисторах.
Дальнейшее снижение коэффициента шума можно получить при переходе на транзисторы с ТВПЭ структурами, а уменьшение габаритных размеров – при использовании гибридно-монолитных интегральных узлов.
11.3 ТЮНЕР СПУТНИКОВОГО ПРИЕМНИКА
Тюнер — это часть приемного устройства спутникового ТВ вещания, расположенная в помещении и выполняющая функции выбора канала, преобразования сигнала на ПЧ2, демодуляции с последующей обработкой для подачи на один из входов стандартного телевизионного приемника либо на вход маломощного ретранслятора.
Структурная схема тюнера профессионального приемника приведена на рис. 26 Входной фильтр с полосой 0.95...1.75 ГГц подавляет помехи от других систем,
работающих в этой полосе, а также помехи по зеркальному каналу. Усилитель ПЧ1 компенсирует потери сигнала в соединительном кабеле и фильтре, а также играет роль согласующего устройства между входным фильтром и перестраиваемым полосовым фильтре ППФ. Перестраиваемый полосовой фильтр настраивается на центральную частоту принимаемой программы, подавляя зеркальную частоту не менее чем на 30 дБ. Управление центральной частотой фильтра производится с блока выбора программ, который работает от микропроцессора.
61
Сигнал с выхода фильтра подводится к смесителю См, на второй вход которого поступает напряжение перестраиваемого гетеродина Гет. На выходе смесителя См выделяется сигнал ПЧ1, на которую настроен полосовой фильтр ПФ.
Рис. 26 Структурная схема тюнера
Усилитель ПЧ2 охвачен цепью АРУ. Он выполняет функции ограничителя амплитуда, устраняющего паразитную амплитудную модуляцию.
Общий частотный детектор ЧД выделяет видео- и ЧМ сигнал поднесущей звука. Сигнал звукового сопровождения выделяется в демодуляторе.
Выделенные видео- и звуковые подаются на соответствующие входы бытового ТВ приемника. При отсутствии таких входов полный ТВ сигнал после преобразования в АМ и ЧМ модуляторах в один из каналов метрового ДЦВ диапазонов подается на антенный вход ТВ приемника.
Схема и конструкция УПЧ2 тюнера аналогична УПЧ1 конвертера, при этом надо
лишь учитывать согласование нагрузок по входу и выходу.
Полоса перестраиваемого полосового фильтра должна перестраивается синхронно с изменением частоты второго гетеродина. Наиболее распространенной является схема полосового фильтра, частота которого перестраивается с помощью варикапа. В этой схеме варикап выполняет роль сосредоточенной перестраиваемой емкости колебательного контура фильтра. Индуктивность может быть выполнена на отрезках микрополосковой линии или тонкого провода, возможно также применить варикап для управления частотой полуволнового микрополоскового резонатора.
Синхронную перестройку обоих контуров обеспечивают подачей разных смещений на варикапы или подбором пары диодов с близким вольтфарадными характеристиками.
Смеситель тюнера (второй смеситель) может быть выполнен по балансной схеме на одном биполярном транзисторе. Транзистор включен по схеме с общей базой, которая обеспечивает более равномерную передаточную характеристику в полосе 0.95... 1.75 ГГц. Входной сигнал и напряжение гетеродина подаются на эмиттер.
Перестраиваемый гетеродин. При выборе частоты гетеродина выше частоты сигнала общая полоса перестройки будет около 800 МГц (частота гетеродина изменяется в пределах 1.75,.. 2.55 ГГц).
В диапазоне частот выше 1 ГГц применяют транзисторные генераторы с магнитной перестройкой частоты на основе ферритовых резонаторов и схемы генераторов с перестройкой частоты с одним, двумя и даже тремя варикапами.
62
Генераторы с магнитной перестройкой, обеспечивая диапазон перестройки до октавы, требуют стабилизации, применения специальных мер по настройке на желаемую частоту и потребляют довольно большую мощность по цепям управления.
Для реализации перестройки генератора в полосе 800 МГц (от 1,75 до 2,55 ГГц) при использовании одного варикапа применяют два-три коммутируемых по мере необходимости простых гетеродина с перекрытием полосы 300...400 МГц каждый.
Элементы тюнера, включающие блоки ПФ и УПЧ2, образуют ПЧ2 . Для монтажа этого блока обычно используют платы из стеклотекстолита, применяя бескорпусные резисторы и конденсаторы, специально приспособленные для поверхностного монтажа активные элементы (транзисторы и микросхемы) и печатные индуктивности. Для уменьшения паразитных наводок и излучения перестраиваемого гетеродина весь блок тщательно экранируется. К корпусу блока крепится СВЧ соединитель (типа F) , по которому подаются сигнал с конвертера и питание на конвертер, а также соединители для выводов видеосигнала, ввода питания и других целей.
Тракт второй промежуточной частоты. В этот тракт входят усилитель с общим коэффициентом усиления 40...60 дБ, ограничители уровня или цепь автоматической регулировки усиления (АРУ), полосовой фильтр ПЧ2. Применяют широкополосные усилители, в которых избирательность реализуется фильтром ПЧ2, или резонансные усилители на биполярных транзисторах с резонансными контурами в каждом из каскадов. При этом широко используют микросхемы, а' -зимер М47217-2, которая содержит двухкаскадный усилитель с коэффициентом усиления до 30 дБ. Усилители на микросхемах проще в настройке, обладают большей надежностью и долговечностью.
Необходимость поддержания постоянства уровня сигнала на входе частотного демодулятора диктуется требованием получения неискаженного демодулированного видео- и звукового сигналов.
Для этого в приемниках СТВ обычно используют цепи АРУ, неотъемлемыми элементами которых являются амплитудные детекторы и усилители. В качестве усилителей с регулируемым коэффициентом усиления часто применяют специализированные микросхемы, например К 174ПС4 или К174ПС 1.
Динамический диапазон регулировки усиления в приемниках СТВ составляет 20..-30 дБ. При настройке цепи АРУ необходимо проверить устойчивость ее работы и правильно установить полярность, в противном случае возможно самовозбуждение. Полосовой фильтр ПЧ2 должен обеспечивать полосу пропускания 27 МГц и при отстройке на ширину полосы ослаблять сигнал не менее чем на 30 дБ, а также удовлетворять требованиям по равномерности характеристики группового времени запаздывания.
На частотах до 480 МГц используют фильтры на поверхностно-акустических волнах. Предельная частота таких отечественных фильтров не превышает 150 МГц. На частотах
выше 500 МГц можно применять фильтры на коаксиально-диэлектрических резонаторах. Частотный демодулятор. В качестве частотных демодуляторов применяют узлы на
взаимно-расстроенных контурах, когда отношение сигнал/шум на входе имеет запас по сравнению с пороговыми, и синхрофазовые детекторы.
При приеме сигналов на краю зоны радиовидимости и работе со связными универсальными спутниками глобальных систем ЕUROSAT, INTELSАТ и др. эквивалентная изотропно-излучаемая мощность спутника на 8...10 дБВт меньше, чем спутников ТВ вещания. В этом случае отношение сигнал/шум на входе приемник спутникового ТВ вещания близко к пороговому и при неблагоприятных климатических условиях (ливневые дожди, высокая влажность и т.п.) может резко ухудшиться качество изображения. В таких случаях ряд зарубежных фирм в приемниках спутникового ТВ вещания применяет порогопонижающие или синхронно-фазовые детекторы, позволяющие повышать чувствительность приемника (снижать порог на 3...4 дБ).
63
В модуле с детектором, выполненным со следящим фильтром перестраиваемый полосовой фильтр в рабочей полосе ±15 МГц имеет полосу, близкую к удвоенной полосе модулирующего сигнала, т.е. примерно в 2.5 раза меньше полосы входного сигнала.
Напряжение с выхода частотного детектора через фильтр ФНЧ воздействует через устройство перестройки УП, изменяя среднюю частоту перестраиваемого полосового фильтра ППФ в соответствии с принимаемым сигналом. Благодаря такой обратной связи по частоте ППФ всегда настраивается на ту часть спектра, которую в данный момент занимает модулированный сигнал.
Применение порогопонижающих частотных детекторов ЧД в условиях неуверенного приема позволяет снижать пороговое значение отношения сигнал/шум на 3...4 дБ.
12 СИСТЕМЫ ВИДЕОЗАПИСИ
12.1 ПРИНЦИПЫ МАГНИТНОЙ ЗАПИСИ СИГНАЛОВ ИЗОБРАЖЕНИЯ
Особенности техники видеомагнитной записи обусловлены широким спектром телевизионного (ТВ) сигнала (6,5 МГц). Например, для записи высшей частоты ТВ сигнала fмах 6 МГц потребуется скорость записи V3 =fмах* = 6*106 * 2*10-6 = 12 м/с. Перемещать ленту с такой скоростью технически сложно и не может быть обеспечена высокая надежность. Кроме того, запись с максимальной скоростью невыгодна и экономически из-за нерационального использования пленки; низкая плотность записи и, следовательно, большой расход пленки.
Поэтому видеоголовку устанавливают на диске или барабане и вращают в плоскости, перпендикулярной или наклоненной на некоторый угол к направлению протяжки ленты. Это так называемые методы поперечно-строчной и наклонно-строчной записи, которые определяются расположением магнитных дорожек на ленте. При этих методах записи сигнал не подвергается временному или частотному делению, а записывается целиком на носитель (на магнитную ленту). Запись и воспроизведение осуществляется головками, которые располагаются на вращающемся диске или барабане.
Скорость перемещения лента-головка Vл-г определяется геометрической суммой окружной линейной скорости вращения головки Vг и скорости поступательного движения ленты Vл:
Vл-г=Vг+Vл*соs , Vг»Vл,
где - угол наклона строчки записи или угол меду векторами скорости Vг и Vд.
При поперечно-строчной записи используется устройство с четырьмя, а при наклонно-строчной - с одной или двумя вращающимися головками. Магнитная дорожка разделена на строчки траектории, прочерченные головками, следующие последовательно одна за другой.
Если строчки записи (дорожки) перпендикулярны основанию ленты, то запись называется поперечно-строчной, если наклонены на угол 3...50— наклонно-строчной.
Видеомагнитофоны - устройства, обеспечивающие магнитную запись и воспроизведение ТВ изображений. В профессиональных видеомагнитофонах для ТВ вещания в основном используют поперечно-строчный метод записи с четырьмя вращающимися головками. Он обеспечивает более выгодную точность сохранения временного масштаба и, следовательно, высокое качество воспроизводимого изображения.
64

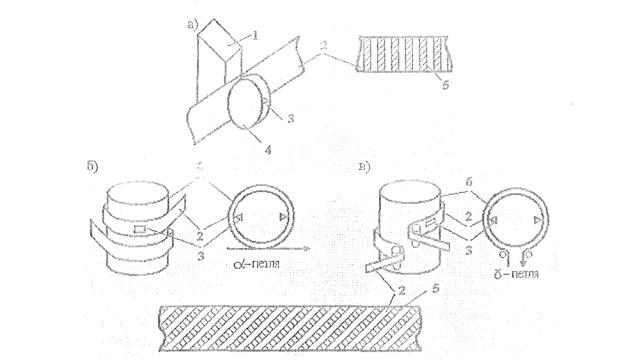

Рис. 27 — Способы видеозаписи
1 -направляющая;
2- плоскость ленты;
3- видеоголовка;
4- вращающийся диск с видео головками;
5- магнитные дорожки записи;
6- барабан с видео головками. а) - поперечно-строчный; б), в) - наклонно-строчный.
Одно-двухголовочные видеомагнитофоны находят применение в основном в бытовой аппаратуре и в прикладных задачах. Видеомагнитофоны с наклонно-строчной записью имеют более высокую плотность записи. Они свободны от специфических искажений четырехголовочных видеомагнитофонов, из-за не идентичности вращающихся магнитных головок.
Траекторий головок на магнитной ленте (дорожки записи) занимают определенное положение. Расположение дорожек записи на магнитной ленте и, связанное с ним размещение ТВ сигнала на них определяют формат записи.
На одной строчке ленты, в зависимости от формата записи регистрируется различное число строк ТВ сигнала: до одного или двух полукадров.
Для совмещения с диапазоном частот, который может быть передан с помощью головки и записан на ленте, спектр ТВ сигнала смещают в область более высоких частот путем частотной модуляции несущей. Частотная модуляция позволяет исключить влияние амплитудных изменений несущей, возникающих при поочередной работе нескольких головок и изменения плотности контакта головки с лентой, на размах воспроизводимого ТВ сигнала.
При наклонно-строчной записи в результате уменьшения скорости движения ленты при сохранении скорости вращения головок, может быть получен эффект замедления темпа развития сложно воспроизводимого изображения. При остановке ленты длительное время воспроизводится одно поле изображения.
На одной видеострочке размещается как правило один или два полукадра телевизионного изображения.
65
Рис. 28 - Структура записи на видеоленте. 1- сигнал звукового сопровождения; 2- строчки сигналов изображения;
3,4 - сигналы управления режиссера (250 Гц).
12.2 ФУНКЦИОНАЛЬНАЯ СХЕМА ВИДЕОМАГНИТОФОНА
Видеомагнитофон содержит (рис.29):
Механизм протяжки ленты с двигателями, ведущим валом (В), прижимным роликом (Р), подающей (ПК1) и приемной (ПК2) кассетами, диск или барабан (Б) с видеоголовками, вращаемый отдельным двигателем, стирающую головку (Г1), головку записи и считывания, управляющего сигнала (Г2), головку записи и считывания звука (ГЗ), головку режиссерских сигналов (Г4).
Системы автоматического регулирования (САР) электро-механических узлов видеомагнитофона регулируют скорость вращения двигателя, перемещающего видеоголовки (САР-СД) и скорость протяжки ленты (САР-СЛ). В режиме записи эти системы обеспечивают расположение дорожек, соответствующее принятому формату, а в режиме воспроизведения совмещают траекторию головок со строчками записи. Канал записи-воспроизведения изображения К1 содержит тракт преобразования входного ТВ сигнала в частотно модулированный сигнал, записываемый на магнитную ленту и тракт обратного преобразования считываемого с ленты частотно-модулированного сигнала в ТВ сигнал. К1 содержит так же коммутатор, переключающий видеоголовки воспроизведения / записи и схемы коррекции искажений, возникающих в процессе считывания ТВ сигнала.
К2 — канал записи-воспроизведения сигналов звукового сопровождения. Устройство электронного монтажа (ЭМ) позволяет осуществить запись отдельных частей программы так, чтобы при воспроизведении не было нарушений синхронизации и последовательности цветоразностных сигналов. Корректор временных искажений (КВИ) устраняет искажения ТВ сигнала, возникающие из-за непостоянства скорости движения головок относительно ленты. Блок управления (У) выполняет переключения видеомагнитофона в режимы записи, воспроизведения, прямой и обратной перемотки ленты.
Рис.29 Структурная схема видеомагнитофона
66
12.3 МАГНИТНЫЕ ЛЕНТЫ И ГОЛОВКИ.
МАГНИТНЫЕ ЛЕНТЫ.
Для магнитной видеозаписи применяются ленты 3-4-х слойной конструкции с высокой разрешающей способностью. В бытовых видеомагнитофонах (ВМ) первых поколений использовалась магнитная лента с покрытием из двуокиси хрома, технология изготовления которой позволяет получать достаточно мелкие ферромагнитные частицы игольчатой формы проще, чем для других магнитных лент. Однако, эксплуатация хромдиоксидных лент показала их относительно высокую абразивность, уменьшающую срок службы видеоголовок (ВГ), и критичность к уровню записи, не позволяющую в полной мере реализовать преимущества данных лент, так как оперативная регулировка уровня записи в бытовых ВМ не предусмотрена. В настоящее время предпочтение отдается магнитным лентам с рабочим слоем из окислов железа, легированным различными добавками из феррита кобальта, с ориентацией микрочастиц. Лучшие образцы таких лент при совершенной технологии изготовления позволяют уменьшить размеры элементарных магнитных частиц слоя до 0,2 мкм и получить высокое качество воспроизведения видеозаписи, исключив эксплуатационные недостатки, присущие хромдиоксидным и металлопорошковым лентам.
Для предотвращения электризации магнитной ленты один из ее слоев выполняется с использованием мелкодисперсной сажи, нанесенной на основу магнитной ленты, Основа выполняется из материала, стойкого к колебаниям температуры, влажности и механических нагрузок. Поверхность рабочего слоя полируется, что предотвращает выпадения сигнала и удлиняет срок службы ВГ и магнитной ленты. Последний зависит от условий эксплуатации магнитной ленты и составляет примерно на 500 проигрываний. Износоустойчивость магнитных лент характеризуется также допустимым временем воспроизведения сигналов в режиме стоп-кадра (STILL), которое для высококачественных лент достигает 1 ч.
Интенсивность выпадений является важнейшим показателем качества видеолент, позволяющим производить сравнительную оценку новых лент и степени износа магнитных лент, находящихся в эксплуатации.
В бытовых ВМ (формата VHS) применяются магнитные ленты шириной 12,65 мм, толщиной 15 - 20 мкм, относительным удлинением не более 0,2 %, коэффициентом линейного расширения не более 1,7* 10-5 С-1 и набуханием не более 0.2 %. Нагрузка, соответствующая пределу текучести для таких лент, составляет 20..25 Н.
Видеоголовки.
Основную часть видеоголовки занимает металлическая оправа с изоляционным покрытием и контактными площадками для распайки выводов головки и внешних соединительных проводников. Центральное отверстие в оправке предназначено дня крепления ВГ к барабану видеоголовок (БВГ). Собственно головка выполняется из монокристаллического феррита в виде миниатюрной пластины с рабочим зазором шириной 0,3 мкм и отверстием для размещения обмотки. Головка приклеивается к опорной площадке верхней части оправки и устанавливается на БВГ, в сборе с которым и с другой (другими) ВГ проходит юстировка положения рабочего зазора и шлифовка поверхности. Типовые значения индуктивности обмотки ВГ и тока записи на частоте 3,8 МГц составляют 2 мкГн и не более 20 мА соответственно.
Типовые параметры универсальной головки ВМ формата VHS сведены в таблице 3.
Таб. 3 — значение параметров универсальной головки.
Параметры |
Канал звука |
Канал управления |
Индуктивность |
150—240 |
110— 160 |
Ток записи, мА |
0.03 |
2,6 |
ЭДС воспроизведения, мВ |
0,12 (400 Гц) |
1,4 |
|
67 |
|
Ток подмагничивания, мА |
0,3—0,5 |
— |
Относительный уровень помех |
|
|
от внешних магнитных полей, дБ |
-5 |
— |
Спад АЧХ на частоте 8 кГц |
|
|
относительно 1 кГц, дБ |
1—4 |
— |
В настоящее время во всем мире утвердились видео кассетные системы, преимущества которых в бытовой технике очевидны. В современных бытовых ВМ ширина строчек записи на магнитной ленте составляет несколько сотых миллиметра, причем они записываются без промежутков. Для этого потребовалось значительно повысить точность изготовления лентопротяжных механизмов (ЛПМ) и систем автоматического регулирования (САР) ВМ, а также ввести азимутальные развороты рабочих зазоров ВГ в противоположные стороны. Использование специальных способов обработки сигналов обеспечило при этом подавление перекрестных помех с одной дорожки воспроизведения на другую. В результате скорость движения ленты у бытовых ВМ удалось уменьшить до значений, не превосходящих используемые в кассетной звукозаписывающей аппаратуре и довести длительность записываемых на одной видеокассете программ до 4 и более часов.
Рис. 30 - Структурная схема видеомагнитофона.
12.4ВИДЕОМАГНИТОФОНЫ ФОРМАТА VHS
Ввидеомагнитофонах формата VHS используется лента шириной 12,65 мм, помещенная в кассету размером 188 х 102 х 25 мм. В зависимости от количества ленты толщиной около 19 мкм в кассете длительность проигрывания составляет от 30 до 240 минут.
68
Сигнал изображения записывается двумя вращающимися видео-головками, расположенными под углом 180° на барабане диаметром 62
0,01 мм. Частота вращения барабана 1500 об/мин.
Рабочие зазоры видеоголовок развернуты под углом 60 относительно перпендикуляра к направлению движения головок. Каждая видеоголовка записывает одно поле изображения, а угол охвата барабана лентой немного 1800. Это создает перекрытие во времени сигналов, воспроизводимых видеоголовками, примерно на 3 телевизионные строки.
Видеоголовки коммутируются сигналом датчика оборотов барабана с частотой 25 Гц примерно за 5...8 строк до начала синхроимпульса полей.
Табл. 4 - сравнительные характеристики форматов VHS и V8
Характеристика видеомагнитофона |
|
VНS |
V8 |
Ширина ленты, мм |
12.65 |
8±0,01 |
|
Ширина зоны, занимаемой строчками видеозаписи, мм |
10.6 |
|
|
Ширина зоны, занимаемой активной частью строчек, мм |
10,07 |
|
|
Ширина строчек видеозаписи, мм |
0,049 |
|
|
Ширина зон между строчками видеозаписи, мм |
0,049 |
|
|
Ширина дорожки сигнала управления, мм |
0,75±0,01 |
|
|
Ширина звуковой дорожки (моно), мм |
1±0,01 |
0.6±0,0] |
|
Ширина звуковой дорожки (стерео), мм |
0,35 0,05 |
|
|
Угол наклона строчек видеозаписи |
5° 57’ |
|
|
Угол наклона рабочих зазоров видеоголовок |
6°±10' |
10° |
|
Скорость движения ленты (Vл), см/с |
2,339 |
|
|
Скорость движения видеоголовки |
|
|
|
относительно ленты (Vг-л), м/с |
4,84 |
3 |
|
12.5 КАНАЛ ИЗОБРАЖЕНИЯ ВИДЕОМАГНИТОФОНА ФОРМАТА VHS
Сигнал изображения от встроенного в видеомагнитофон ТВ тюнера или от ТВ камеры поступает на регулировочный усилители АРУ, обеспечивающий постоянный уровень сигнала яркости изображения на входе модулятора и постоянное, независимо от уровня входного сигнала, соотношение частотно-модулированного сигнала яркости и сигнала цветности на входе усилителя записи (УЗ).
С выхода схемы АРУ сигнал изображения поступает через коммутатор записьвоспроизведение (3-В) на фильтр с полосой пропускания 3,3 МГц или фильтр с полосой 4,1 МГц при записи черно-белого сигнала и на полосовой фильтр, выделяющий сигнал цветности СЕКАМ с центральной частотой 4,286 МГц и полосой пропускания около 1,5 МГц. Сигнал яркости через установочные регуляторы девиации (в режиме записи) и уровня воспроизведения сигнала (в режиме воспроизведения) поступает на модулятор и на выходной смеситель сигналов яркости и цветности (Y+С).
Перед модулятором могут быть включены цепи предкоррекции ПУ сигнала яркости, обеспечивающие подъем высокочастотных составляющих сигнала яркости, схема привязки уровня и ограничитель (ОУ), он ограничивает возникающие из-за введения предыскажений выбросы яркостного сигнала.
Сигнал яркости с ограниченными выбросами (в ограничителе 0В 160% для положительных и 40% для отрицательных) поступает на ЧМ модулятор, несущая частота которого (при передаче вершин с/импульсов) устанавливается равной 3,8 МГц, Размах сигнала регулируют так, чтобы при передаче уровня белого частота была равной 4,8 МГц. Далее частотно-модулированный сигнал через фильтр высоких частот (Ф4) поступает на
69
усилитель записи (УЗ). Спад АЧХ этого фильтра при записи цветных программ на частоте 1 МГц составляет 10 дБ,а на частоте 0,626 МГцне менее 17дБ.
1. Цветовой канал (запись).
Выделенный полосовым фильтром ПФ1 с частотой 4,286 МГц и полосой пропускания ±0,8 МГц сигнал поднесущей частоты цветности системы СЕКАМ поступает на цепь коррекции высокочастотных предыскажений сигнала цветности с частотой 4,286 МГц. С помощью этой цепи устраняется амплитудная модуляция ЧМ сигнала цветности системы СЕКАМ. Далее сигнал поступает на ограничитель (ОА) и на делитель частоты (ДЛ). На выходе ДЛ формируется импульсный частотно-модулированный сигнал цветности с постоянной и независящей от уровня входного сигнала амплитудой и поднесущими частотами 1,1015625 МГц с "красных" строках и 1,0625 МГц в "синих" строках. Высшие гармоники сигнала подавляются фильтром низких частот (ФЗ) с полосой пропускания 1,6 МГц, а частотно-модулированный сигнал цветности подвергается предкооррекции, аналогичной вводимой в исходный сигнал кодером СЕКАМ. Она отличается лишь тем, что минимум АЧХ корректирующего фильтра соответствует частоте 4,286: 4 = 1,0715 МГц. Сигнал с введенными высокочастотными предыскажениями через регулятор уровня смешивается с частотно-модулированным сигналом яркости и поступает на усилитель записи и видеоголовки, подключенные к его выходу через вращающийся трансформатор токосъемника.
В интервале отсутствия цветовой поднесущей при передаче гасящие и синхронизирующих импульсов полей и строк канал цветности запирается импульсами, формируемыми из синхронизирующих импульсов входного сигнала, выделяемых селектором синхроимпульсов.
3.Узел коммутации На выходе усилителя записи включен электронный коммутатор, переключающий
первичные обмотки двухканального вращающегося трансформатора в режим записи и воспроизведения. Аналогичные коммутаторы включены на входах усилителей воспроизведения (УВ) . Все коммутаторы управляются командами записи, воспроизведения и загрузки ленты в лентопротяжный механизм (ЛПМ), вырабатываемые в блоке управления видеомагнитофона. Воспроизводимые вращающимися видеоголовками (ВГ) сигналы через усилители воспроизведения (УВ) поступают на регулятор. Регулятор позволяет выровнять сигналы обеих видеоголовок и объединить их в один непрерывный сигнал с помощью коммутаторов, управляемых сигналом датчика оборотов барабана видеоголовок с частотой 25 Гц.
4. АЧХ усилителей воспроизведения.
АЧХ усилителей воспроизведения благодаря резонансу входной цепи плавно нарастает с увеличением частоты и имеет подъем до 8 дБ на частоте резонанса 5 МГц. Частоту и подъем характеристики регулируют подстроечными переменными конденсаторами и резисторами, компенсируя разброс индуктивностей видеоголовок вращающегося трансформатора и входной емкости усилителя.
5.Канал яркости (воспроизведение).
Срегулятора баланса сигналов видеоголовок воспроизводимый частотно-модулированный сигнал через фильтр верхних частот (Ф4) с нижней граничной частотой 1,5 МГц (для подавления сигнала цветности) или в обход этого фильтра (в режиме воспроизведения черно-белых программ) на компенсатор выпадений воспроизводимого с ленты сигнала. Пораженный выпадениями сигнал компенсаторе заменяется сигналом предыдущей строки, задержанным линией задержки (ЛЗ). На время выпадения сигнала канал цветности обычно запирается.
