2.Какие можно выделить элементы рабочего окна современных САПР ТП обработки металлов давлением?

3.Для чего предназначен и какие функции выполняет пре-процессор САПР ТП?

4.Для чего предназначены инструменты позиционирования объектов в пре-процессоре САПР ТП?

5.Что такое ход?

ЛЕКЦИЯ № 6 ПРОГРАММНЫЙ КОМПЛЕКС DEFORM-3D.

РЕШАТЕЛЬ

Теоретические вопросы

6.1.Генерация базы данных.

6.2.Запуск на расчет.

6.3.Завершение расчета.

6.1. Генерация базы данных

Генерация база данных в препроцессоре Deform, означает то, что вся информация, определенная в препроцессоре (типа свойств материалов, контроль движения, геометрия объектов, и т.д.) будут переданы в файл базы данных специального формата.

Чтобы открыть окно DATABASE GENERATION

щелкните по кнопке . Щелчок по кнопке , заставит программу выяснить, если какие-нибудь пропущенные данные в проблеме при установке.

В течение проверки процесса могут показаться те данные, которые должны быть установлены перед выполнением моделирования (например, если Вы забудьте определять любые свойства материалов), при этом программа будет считать, что задача была подготовлена неправильно.

80

База данных может еще генерироваться, если; даже отсутствуют некоторые поля, но необходимо лишний раз проверить, чтобы убедиться, что все данные в порядке.

В первую очередь, необходимо включить опции инструмента компенсации объема (рис. 40). Данная величина представляет собой погрешность, равная разности величин истинного объема тела и объема сетки конечных элементов и определяется степенью и точностью аппроксимации.

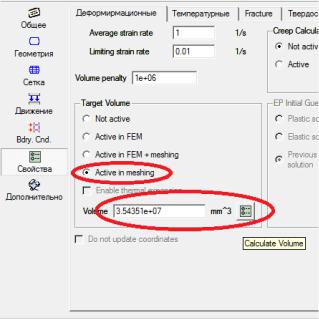

Рис. 40. Опции инструмента компенсации объема

Щелчком по кнопке , запустите механизм генерирования базы данных. Когда программа завершит рабо-

ту, записав базу данных, щелкните по кнопке .

81

6.2. Запуск на расчет

Как только проблема была полностью подготовлена, то последним шагом перед расчетом будет генерация файла базы данных. Конечно-элементное ядро (часть Deform, которая выполняет Начало моделирования

Теперь Вы готовы начать моделирование, что выполняется нажатием Старт (Run) в списке Моделирование (Simulator).

Рис. 41. Часть меню главного окна программы

Deform-3D

Кроме обычного запуска на расчет система Deform-3D предлагает так же осуществить расчет с использованием дополнительных настроек, для чего достаточно щелкнуть по пункту меню Run (options) (см. рис. 42).

82

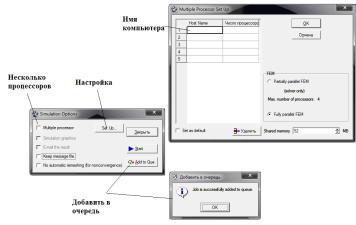

Рис. 42. Дополнительные настройки

6.3. Завершение расчета

Ход моделирования может быть проверен, если посмотреть на закладку Файл сообщений. Щелкните закладку Сообщение (Message) (см. рис. 43), чтобы посмотреть на Файл сообщений. Поскольку опция проверки включена и установлен параметр по умолчанию, Файл сообщений будет обновляться каждые несколько секунд.

Файл сообщений отображает информацию о текущем шаге моделирования и также дает информацию, как хорошо это моделирование выполняется. Когда моделирование завершится, появиться следующее сообщение до конца Файла сообщения:

NORMAL STOP: The assigned steps have been completed

83

Рис. 43. Сообщение о завершении расчета

Вопросы для самоподготовки:

1.Что такое база данных и как ее сгенерировать в препроцессоре САПР ТП?

2.Как осуществляется запуск на расчет в современных САПР ТП?

3.Какие существуют дополнительные опции запуска на расчет?

4.Как выполнить завершение расчета в главном окне современных САПР ТП?

5.Какое сообщение выводится при полном завершении

расчета?

84

ЛЕКЦИЯ № 7 ПРОГРАММНЫЙ КОМПЛЕКС DEFORM-3D.

ПОСТ-ПРОЦЕССОР И АНАЛИЗ ДАННЫХ

Теоретические вопросы

7.1. Функциональные элементы окна пост-процессора.

7.2. Инструменты анализа результатов.

7.1. Функциональные элементы окна пост-процессора

После того, как моделирование завершится, щелкните на строчку Deform-3D Post под меню Постпроцессор, после чего появиться окно Пост-процессора.

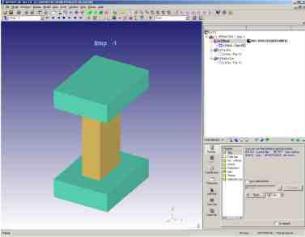

Рис. 44. Окно пост-процессора программы Deform-3D

85

7.2. Инструменты анализа результатов. Выбор шага

Выбирать шаг для анализа можно с помощью раскрывающегося списка меню, расположенного сверху окна. Используйте этот список, чтобы выбрать шаг.

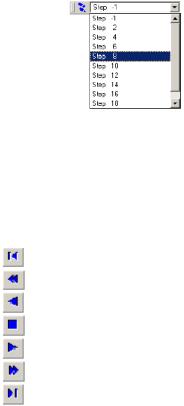

Рис. 45. Выбор шага моделирования для последующего анализа

Чтобы раскрыть окно STEP LIST, которое позволяет пользователю определять более детальные параметры на-

стройки шага, можно использовать кнопку . Для выбора шага моделирования станут доступными следующие кнопки:

первый шаг на один шаг назад

воспроизвести назад остановить воспроизведение воспроизводить вперед на один шаг вперед последний шаг

Чтобы посмотреть на деформацию заготовки, воспроизведите шаги.

Фазовые переменные. Некоторые из обычно используемых фазовых переменных могут быть проанализированы при использовании раскрывающегося списка Фазовые переменные, расположенного наверху окна.

86

Рис. 46. Выбор необходимой для анализа фазовой переменной

Выберите пункт Напряжения (Strain) – эффективный инструмент, позволяющий количественно оценить деформацию,

Масштабирование (Scaling).

Эта опция будет использовать понятия глобального минимума и максимума эффективных напряжений, как конечных отметок на цветной полосе. Чтобы просмотреть накопленные напряжения, воспроизведите шаги моделирования.

Фазовая переменная, которые представляются несколькими переменными в раскрывающимся списке могут быть отображены в виде графика функции. Для просмотра всех вариантов отображения фазовых переменных, используйте

кнопку.

Отслеживание точки. В Deform имеется возмож-

ность для анализа точек в объекте по ходу моделирования. При этом может быть прослежена не только положение точек, но также и значения фазовых переменных в этих положениях. Для открытия окна POINT TRACKING, щелкните по кнопке

. Пусть, мы хотим определить несколько точек на неискаженной геометрии и посмотреть, куда они будут перемещаться во время деформации. Чтобы посмотреть неискаженную

геометрию, щелкните на кнопку , и перейдите на первый

87

шаг моделирования. Теперь определите три характерных положения на заготовке (близко к показанным ниже) по щелчку

на кнопку .

Примите значение Опции Прослеживания по умолча-

нию и щелкните . Если была выбрана для анализа значение Эффективные Напряжения, то они будут выданы на графике в зависимости от времени для трех точек, которые были выбраны ранее, и при этом добавятся следующие объекты в Дереве Объектов:

Если никакая фазовая переменная не была представлена в виде графика, когда точки были прослежены, то в Дереве Объектов отобразится следующее:

Когда выбрана та или иная фазовая переменная из раскрывающегося меню Фазовые переменные, то для отслеживаемых точек на ДИСПЛЕЕ появится график соответствующих функций.

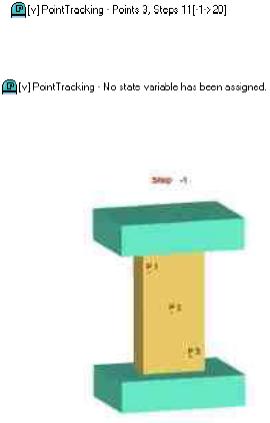

Рис. 47. Примерное расположение точек для отслеживания

88

Щелкните по кнопке , чтобы воспроизвести шаги. Обратите внимание, что соответствующий шаг для точки бу-

дет прослеживаться на графике. Щелкните по кнопке , чтобы остановить воспроизведение на текущем шаге.

Теперь щелкните где-нибудь на пути отслеживаемой точки, - выбранный шаг, отобразится на окне ДИСПЛЕЯ и должно измениться соответствующее местоположение на графике. В Deform-3D существует возможность выбора сектора объекта и проведения его последующего анализа значений различных фазовых переменных в пределах объекта.

Для этого сначала надо скрыть график отслеживания точек, щелкните правой кнопкой мыши по прослеживанию точки в Дереве объектов и выберете пункт Hide Point Tracking.

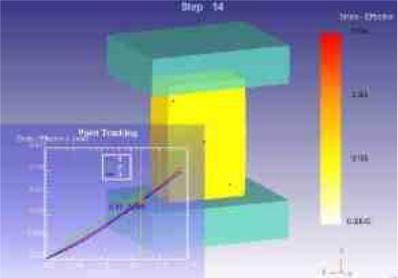

Рис. 48. Результат отслеживания точек
