2853.Основы ландшафтно-визуального анализа

Вид 20. С улицы Кирочной от угла с улицей Радищева. Сектор обзора – от дома № 48 до дома № 31 по Кирочной улице. Точка выбрана как характерная для перспективных видов Кирочной улицы, в створе которой возможно восприятие нового объекта (см. рис. 2.13).

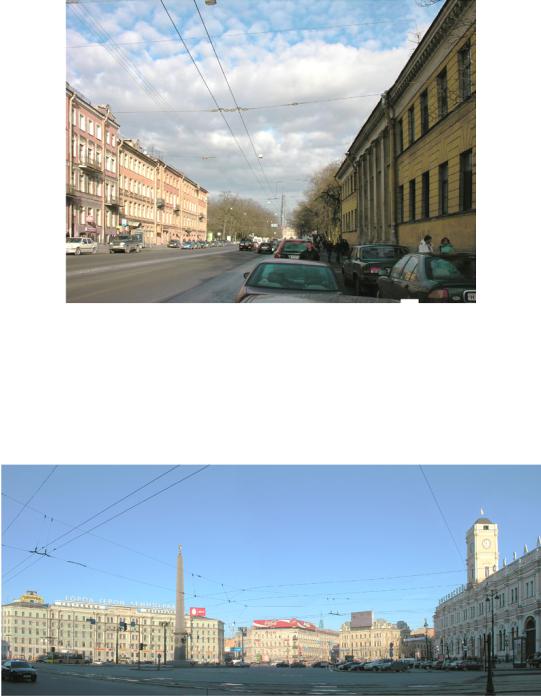

Рис. 2.13. Вид 20. Улица Кирочная, между улицами Радищева и Потемкина

Вид 21. С площади Восстания от дома № 43 по Лигонскому проспекту. Сектор обзора – от здания гостиницы «Октябрьская» до здания Московского вокзала. Точка выбрана как оптимальная для определения возможности визуального восприятия нового объекта в исследуемом секторе (см. рис. 2.14).

Рис. 2.14. Вид 21. Площадь Восстания

Вид 22. С набережной реки Фонтанки от дома № 130. Сектор обзора – от дома № 131 до дома № 130 по набережной реки Фонтанки. Точка выбрана как характерная для перспективных видов набережной реки Фонтанки на участке

21

elib.pstu.ru

между Египетским и Обуховским мостами, в створе которого возможно восприятие объекта (см. рис. 2.15).

Рис. 2.15. Вид 22. Набережная реки Фонтанки

Вид 23. Со Смольного проспекта от дома № 4 по Ярославской улице. Сектор обзора – от дома № 2 до дома № 5 по Смольному проспекту. Точка выбрана как характерная для восприятия объекта в створе проспекта (см. рис. 2.16).

Вид 24. С площади Пролетарской Диктатуры от дома № 31 по Тверской улице. Сектор обзора – от Пропилей ансамбля Смольного института до дома № 3 по улице Пролетарской Диктатуры. Точка выбрана как оптимальная позиция для восприятия панорамы городского пространства, включающей в себя ансамбль Смольного института и объем новой высотной доминанты (см. рис. 2.17).

Вид 25. С площади Александра Невского от ограды Некрополя. Сектор обзора – от здания гостиницы «Москва» до моста Александра Невского. Точка выбрана как оптимальная для возможного визуального раскрытия на новую высотную доминанту правобережной застройки (см. рис. 2.18).

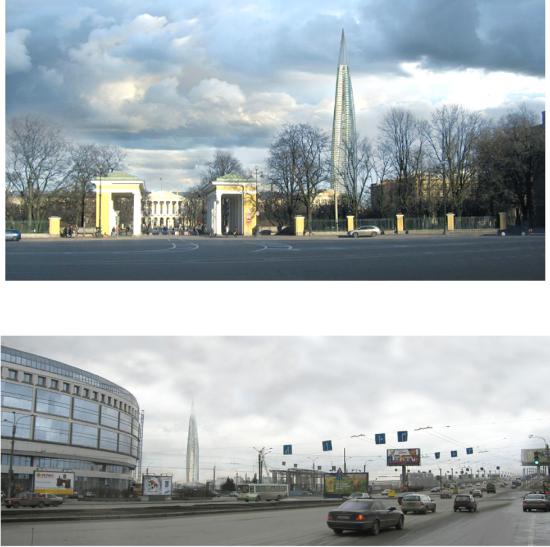

Рис. 2.16. Вид 23. Смольный проспект

22

elib.pstu.ru

Проведенные исследования влияния предлагаемого к строительству нового высотного здания комплекса «Охта-центр» на визуальное восприятие городского пространства исторической части Санкт-Петербурга показали, что новая градостроительная модель принципиально не изменит силуэт панорам и перспективных видов центральных набережных, площадей и улиц, от которых здание находится на расстоянии от 2 до 7 км. Существенное влияние на восприятие городской среды высотное здание окажет в панорамах и локальных видах с точек, удаленных от объекта менее чем на 1 км, а также на видовые раскрытия с Синопской, Смольной и Сведрловской набережных. Новая архитектурноландшафтная реальность, возникающая в пространствах площадей Растрелли и Пролетарской Диктатуры, – тема для профессиональной дискуссии о возможностях вовлечения новых масштабных сооружений в структуру визуального восприятия исторических ансамблей.

Ландшафтно-визуальный анализ выявил, что с открытого пространства между Исаакиевским собором и Александровским садом, а также с Казанской площади и площади Декабристов новое высотное здание не просматривается.

Анализ визуального воздействия, оцененный из 25 точек центра города, показал, что строительство предполагаемого высотного здания «не влияет» лишь на 3 из 25 выбранных позиций.

2.3. Визуально-ландшафтный анализ с помощью лазерного сканирования

При проведении визуально-ландшафтного анализа при помощи лазерного сканирования и в ходе дальнейшей обработки данных в программных комплексах получаем трехмерную модель города, улицы, участка и т.д.

Зона видимости объекта исследования (участки территории, с которых объект исследования виден полностью или частично) определяется методом специальных расчетов с помощью компьютерных программ (например, ArcView, ArcGis, 3Dmax, Maya, Cyclone) на основе объемной модели города, c учетом или без учета существующего озеленения. Компьютерная модель зон видимости является исходным материалом при выходе на натуру и уточняется в процессе натурных исследований.

За исключением особых случаев, ось перспективы должна быть направлена на объект исследования.

При натурном обследовании необходимо производить обмеры зданий и сооружений, представленных на материалах, полученных с помощью лазерного сканера (рис. 2.19), для последующих расчетов в объемных 3D-программах.

Объект исследования может быть представлен в городской среде в полном, частичном или сезонном обзоре.

24

elib.pstu.ru

Кроме того, при лазерном сканировании здания или сооружения можно получить данные для обследования конструкций и трубопроводов. На рис. 2.20 показана конструкция деревянного дома, по которой можно проанализировать состояние конструкций и оценить отклонение от вертикали остова здания, и деформации кровли в процессе эксплуатации.

3. СОДЕРЖАНИЕ ИССЛЕДОВАНИЯ

3.1. Направления исследования

Визуально-ландшафтный анализ условий восприятия объектов проводится по следующим основным направлениям:

–анализ градостроительной нормативно-правовой базы и документации в области охраны объектов на предмет установления действующего статуса исследуемой территории и объекта исследования;

–анализ ландшафтной и природной составляющей района исследований с выявлением факторов, оказавших влияние на особенности градостроительного развития территории;

–анализ развития градостроительной среды района исследования c выявлением факторов, связанных с местоположением, градостроительным значением

ифункционированием объекта исследования;

–анализ изменения градостроительной роли объекта исследования в процессе развития градостроительной системы и выявление наиболее значимых визуальных связей;

–анализ градостроительной ситуации и существующих визуальных связей объекта исследования с градостроительной структурой с помощью компьютерной модели объемно-планировочной композиции района исследования (3D-лазерного сканирования);

–анализ градостроительной ситуации и существующих визуальных связей объекта исследования с элементами градостроительной структуры с помощью натурных исследований и фотофиксации;

–классификация визуальных связей объекта исследования с элементами градостроительной структуры по степени ценности. В соответствии с системой значимости градостроительных пространств – зон восприятия объекта, сохранностью визуальных связей, определенной характерностью и образным строем визуального ряда;

–разработка предложений по сохранению наиболее ценных характеристик условий восприятия объекта культурного наследия, фиксации параметров и характеристик градостроительного окружения объектов, а также разработка рекомендации по высотности новой застройки.

26

elib.pstu.ru

3.2. Порядок проведения и содержание работ

Визуально-ландшафтный анализ условий восприятия объектов предусматривает выполнение следующих работ:

1.Построение компьютерной модели зон видимости объекта исследования с определением необходимого и достаточного для целей исследования расстояния от наблюдателя до объекта исследования для составления предварительного представления о границах исследуемой территории.

2.Разработка предварительной программы работ с составлением планового задания.

3.Ознакомление с действующей законодательной и нормативно-правовой документацией в целях учета:

– границ зоны охраны объектов культурного наследия (в том числе проектируемых);

– объектов культурного наследия, расположенных на территории исследования;

– документации правил землепользования и застройки;

– режимов использования земель и градостроительных регламентов.

4.Ознакомление с проектной и исследовательской документацией, материалами архивов в целях учета:

– хронологических характеристик застройки исследуемой территории;

– исторически ценных градоформирующих объектов, расположенных на территории исследования (в соответствии с историко-культурным опорным планом);

–композиционно-пространственной типологии исследуемой территории;

–высотных параметров застройки исследуемой территории;

–материалов проектов реставрации объекта исследования;

–материалов историко-культурных исследований;

–материалов по проектированию и реконструкции застройки на территории исследования.

5.Анализ характеристик и особенностей природного ландшафта исследуемой территории (рельефа местности, гидрографии, озелененных территорий):

– выявление его роли в формировании композиционной структуры территории и степени его трансформации;

– выявление значимых факторов.

6.Анализ композиционно-пространственной и планировочной структуры исследуемой территории.

7.Анализ изменения градостроительной роли объекта исследования в процессе развития градостроительной системы.

8.Анализ изменения системы визуальных связей объекта исследования с градостроительными пространствами и композиционно значимыми элементами структуры города.

9.Уточнение программы работ, с корректировкой планового задания (при необходимости).

27

elib.pstu.ru

10.Уточнение на натуре градостроительной роли объекта исследования.

11.Уточнение на натуре силуэтных, стилистических и архитектурных особенностей объекта исследования, формирующих характерные особенности значимых направлений его восприятия.

12.Уточнение на натуре направлений восприятия объекта исследования, установленных на основе компьютерной модели зон его видимости по степени значимости и типологии условий восприятия.

13.Определение границ секторов обзора объекта исследования на выявленных направлениях восприятия.

14.Выявление общегородских и локальных доминант, комплексов ценной исторической застройки с характерными градостроительными (ритм, масштаб, пропорционирование) и архитектурными (силуэтными, пластическими и колористическими) особенностями.

15.Выявление диссонирующих объектов, негативно влияющих на визуальное восприятие объекта исследования, лакун в исторической застройке.

16.Фотофиксация объекта исследования в его градостроительном окружении, составляющем характерные особенности условий его восприятия, на выявленных значимых направлениях в границах установленных секторов обзора.

17.Выявление характерных особенностей условий восприятия объекта исследования с учетом местоположения наблюдателя. По типу восприятия (статичное или динамическое восприятие, целостное или фрагментарное восприятие и др.).

18.При необходимости – обмеры объекта исследования и элементов застройки (например, с помощью лазерного сканера), составляющих его градостроительное и визуальное окружение, для последующей подготовки графических, иллюстративных и рекомендательных материалов.

19.Построение компьютерной модели района исследования, отражающей основные элементы его градостроительной композиции (рельеф, гидрографию, застройку и основные трассы) с секущими плоскостями значимых направлений восприятия объекта исследования, при необходимости – сканирование существующей градостроительной ситуации (с помощью лазерного сканера).

20.Формулирование основных требований к сохранению условий восприятия объекта исследования на значимых направлениях с определением зон сохранения параметров окружающей застройки.

21.Определение контрольных направлений восприятия объекта исследования, предусматривающих сохранение высотных параметров застройки, составляющей окружение объекта культурного наследия на значимых направлениях восприятия, проведение расчетов по установлению пороговых высотных параметров в зонах возможного развития застройки. Определение и фиксация преобладающей типологии застройки с установлением регламентирующих параметров ритма, масштаба, масс, а также типологии в зонах восполнения лакун.

22.Фиксация существующих высотных параметров застройки, составляю-

щей окружение объекта культурного наследия на значимых направлениях вос-

28

elib.pstu.ru

приятия. Расчет пороговых высотных параметров в зонах возможного развития застройки с помощью контрольных лучевых сечений.

23. Разработка рекомендаций по методам и технологии фиксации условий восприятия объекта исследований на значимых направлениях восприятия, составление отчета с текстовыми, иллюстративными и графическими материалами.

4. МЕТОДИКА ВЫПОЛНЕНИЯ ИССЛЕДОВАТЕЛЬСКОЙ РАБОТЫ

Методическая схема проведения исследования

29

elib.pstu.ru

Исследовательская работа включает анализ визуально-ландшафтных характеристик объекта исследования и условий его восприятия. Работа основана на исторических и натурных исследованиях.

Состав диагностических средств оценки результатов должен соответствовать специфике объекта исследования, градостроительной ситуации и особенностям его обзора.

Презентационные материалы следует представлять разделами, содержащими текстовые, графические и иллюстративные материалы.

Состав и содержание презентационного материала

Раздел 1. Вводная часть

Вводная часть включает анализ данных, полученных в ходе изучения вопроса:

–описание объекта исследования;

–описание градостроительной ситуации;

–анализ условий.

Раздел 2. Текстовая часть

Текстовая часть включает кратное описание объекта исследования, а именно местоположение, статус, обоснование границ компьютерной модели зон видимости объекта, цели и задачи, краткую характеристику предполагаемых работ.

В данном разделе четко излагаются сведения о природном ландшафте и характеристике рельефа, приводится анализ композиционно-пространственных типов застройки, зрительного восприятия объектов и ценных объектов градостроительной среды, изменения системы композиционных и визуальных связей объекта исследования с градостроительными пространствами и элементами градостроительной структуры. Дается характеристика значимых направлений восприятия объекта исследования с описанием факторов, определяющих условия его восприятия.

Выводы должны содержать оценку выполненной работы, программу мер, необходимых для поддержания и сохранения условий восприятия объекта исследования на выявленных значимых направлениях.

Раздел 3. Графический и иллюстративный материал

Графическая и иллюстративная часть работы включает фотофиксацию объекта исследования, 3D-модель, полученную с помощью лазерного сканирования, виды в сторону объекта исследования с высотными характеристиками (Adope Photoshop CS, ArchiCad), схему анализа условий зрительного восприятия объекта исследования с градостроительных пространств и прилегающей терри-

30
