При проведении исследований необходимо определить местоположение наблюдателя через типологию градостроительных пространств и точек обзора, выявить условия восприятия объектов исследования в устанавливаемых границах секторов обзора в соответствии с принятой системой классификации.

Объекты исследования подразделяют по композиционной роли, к которой принадлежит объект в градостроительной системе. Важно различать градостроительные и локальные доминанты, средовые объекты, объекты, обладающие архитектурными (силуэтными, пластическими и колористическими) акцентами.

Главное – это анализ изменения композиционной роли объекта исследования в градостроительной системе.

При определении программы работ по визуально-ландшафтному анализу объектов необходимо учитывать специфические особенности, связанные с периодом их создания и функциональным назначением.

Вбольшинстве случаев исторические, а также градостроительно значимые здания, здания репрезентативного характера требуют более подробного анализа условий восприятия и более строгой системы регулирования параметров окружающей застройки на установленных направлениях видимости, чем здания советского периода постройки, промышленные и хозяйственные сооружения.

Впроцессе проведения визуально-ландшафтного анализа необходимо выделять в существующем градостроительном окружении диссонирующие здания,

искажающие композиционное значение объекта, ценной застройки и дезоргани-

зующие систему их восприятия с градостроительных пространств.

Позиция наблюдателя может быть как статичной, так и динамической

(при перемещении в городских пространствах, по трассам улиц и переулков, руслам рек и набережным).

2.1.Визуально-ландшафтный анализ с помощью фотофиксации

Выходя на объект для выполнения фотофиксации, необходимо иметь при себе следующее:

фотоаппарат;

запасные источники питания (аккумуляторы, или батарейки, блок пита-

ния);

съемку местности или генплан участка, на котором отмечается перемещение по участку, видовые точки (точки фотофиксации) с присвоением им номера, напрвления фотосъемки;

твердую папку с листами бумаги для выполнения рабочих записей, отметок или зарисовок;

рулетку/дальномер (лазерный);

карандаш или ручку;

компас для определения расположения объекта относительно сторон света или систему геопозиционирования GPS.

11

elib.pstu.ru

Следует выбирать солнечный, желательно безветренный день. Для выполнения фотофиксации в пасмурную погоду требуются значительные навыки в работе с фотоаппаратом.

2.2. Содержание материалов по фотофиксации объектов ландшафтной архитектуры

Для того чтобы собрать полную информацию о состоянии ландшафтного объекта проектирования и передать его природную красоту, необходимо произвести фотофиксацию в разное время дня (до и после обеда, в вечернее и утреннее время). При съемке фиксируется весь интересующий вас материал, затем производится его сортировка (таблица).

Содержание материалов фотофиксации



Материалы фотофиксации



Рабочие материалы

Презентационные

Факторы

материалы

Положительные

Отрицательные

Красивые виды

Состояние растительности

Состояние растительности



Состояние экологии

Состояние экологии

Панорамы

Состояние дорожно-

Состояние дорожно-

Красивые элементы:

тропиночной сети

тропиночной сети

ландшафта, МАФ, архи-





тектуры

Состояние рельефа, поч-

Состояние рельефа, поч-

Проблемы данного участ-

вы, наличие проблемных

вы, наличие проблемных

ка, красиво и информа-

участков

участков

тивно поданные

Состояние зданий и со-

Состояние зданий и со-



оружений, а также МАФ

оружений, а также МАФ



Композиционно-

Композиционно-



эстетическое состояние

эстетическое состояние



Посещаемость объекта(ов)

исследования



Результатом проведенной фотофиксации является выполнение студентом плана-схемы фотофиксации, который является частью архитектурно-ландшафт- ного анализа. При выполнении значительного по площади и насыщенного по содержанию объекта, а также при работе с важным с точки зрения градостроительства объектом выполняется отдельный чертеж «План фотофиксации», на котором указывается следующее:

– на съемке местности с существующим планировочным решением наносятся точки фотофиксации (видовые точки) с указанием направления фотосъемки.

12

elib.pstu.ru

ru.pstu.elib

13

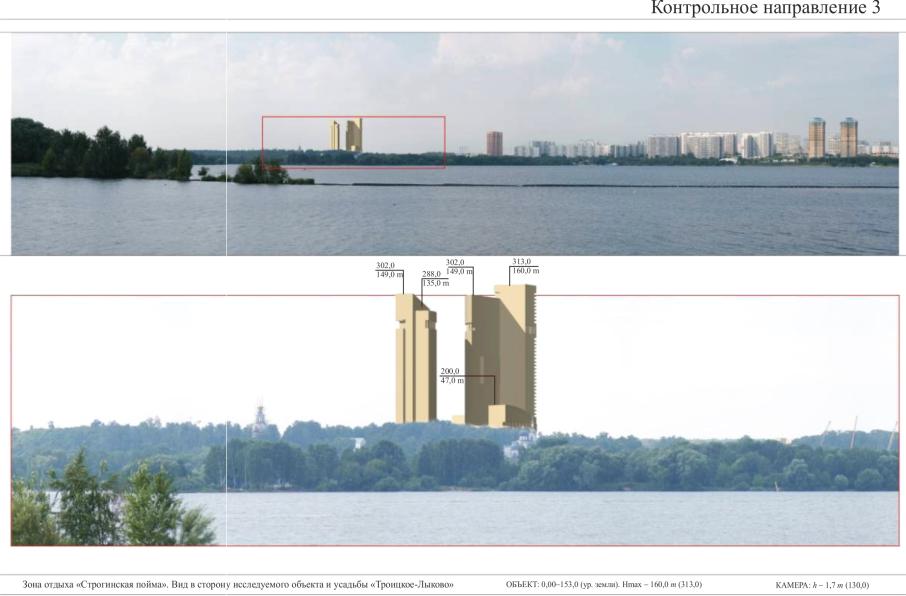

Рис. 2.1. ОВЛИ. Зона отдыха «Строгинская пойма». Вид в сторону исследуемого объекта

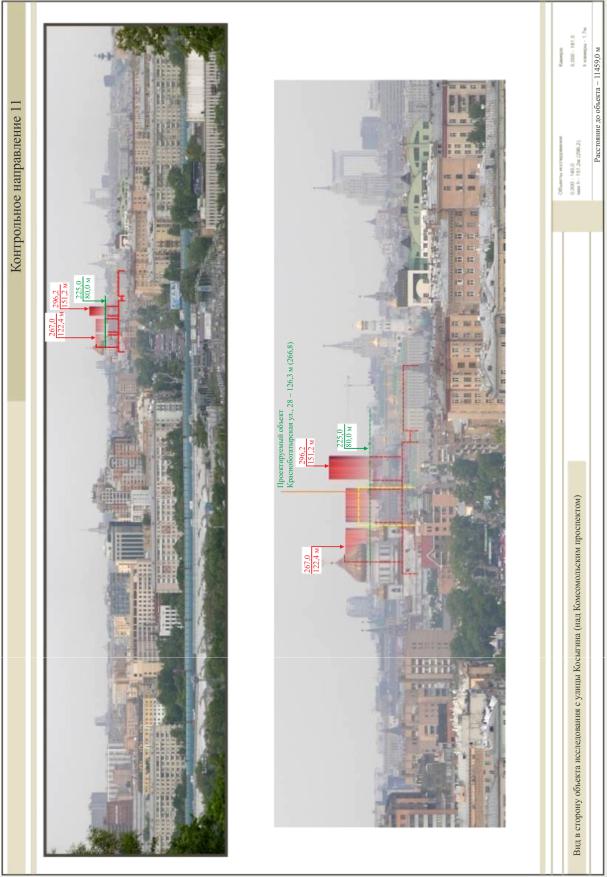

Рис. 2.2. ОВЛИ. Вид города с учетом новых высотных зданий

14

elib.pstu.ru

Графически это выглядит как раскрытый на 90° угол с цветной убывающей по насыщенности тонировкой. Размер угла должен быть таким, чтобы он был виден с расстояния 2–3 м.

фотографии презентационные и частично рабочие;

точки фотофиксации и фотографии нумеруются, а их номера должны совпадать.

Рис. 2.3. Карта-схема точек фотофиксации. КГИОП ОЦ «Охта-центр»: объединенная охранная зона; зона регулирования застройки I категории; зона регулирования застройки II категории; точка фотофиксации

15

elib.pstu.ru

При выполнении меньшего по назначению и размерам объекта схема фотофиксации наносится непосредственно на архитектурно-ландшафтный анализ по тем же правилам.

При проведении визуально-ландшафтного анализа следует формировать материалы в соответствии с позициями наблюдателя.

Статичное восприятие иллюстрируется единичной фотографией, а динамическое – серией фотографий «пошаговой съемки» или видеороликом.

Выявленные в процессе натурного исследования условия восприятия объекта в установленных секторах обзора, границы которых подлежат обоснованию в соответствии с критерием композиционной целостности, следует документировать с помощью фотофиксации, соответствующей типологии условий восприятия (панорама, луч видимости, перспектива, вид, развертка).

Материалы фотофиксации используются для графических построений – реконструкций градостроительной ситуации, расчетов необходимого диапазона ограничений параметров градостроительного окружения с помощью контрольных лучевых сечений (рис. 2.1, 2.2). В связи с этим правка фотофиксационных материалов в графических редакторах не должна касаться размеров и пропорций зданий, сооружений и градостроительных пространств, а технические искажения (например, эффект параллакса) должны быть учтены или нейтрализованы.

В результате анализа определяется значимость каждого фактора, определяются доминирующие факторы или их сочетание. Особое место занимают видовые точки (рис. 2.3–2.18). Их фиксируют на плане и описывают (см. рис. 2.3). В описание входят данные местоположения вида, направление вида по сторонам света, угол обзора, тип пейзажной картины, ее схема и далее – словесная характеристика с указанием сюжета, центра, переднего плана, кулис, а также других особенностей. Завершается описание оценкой и рекомендуемыми мероприятиями (пример – ландшафтно-визуальный анализ КГИОП ОЦ «Охта-центр», г. Санкт-Петербург).

Ландшафтно-визуальный анализ КГИОП ОЦ «Охта-центр»

Для проведения ландшафтно-визуального анализа восприятия проектируемого высотного здания в составе комплекса «Охта-центр» разработана схема прогнозируемых зон видимости объекта из центральной части города, выявлены основные видовые раскрытия, наиболее характерные точки и сектора обзора.

Вид 1. На Петровской набережной, в 50 м от Троицкого моста. Сектор обзора – от здания Клинического военного госпиталя на Пироговской набережной до Прачечного моста Кутузовской набережной. Точка выбрана как наиболее удаленная со стороны Петроградского острова от Литейного моста, перекрывающего часть отдаленной панорамы в исследуемом секторе обзора (см. рис. 2.4).

Вид 10. На Дворцовой площади, угол Дворцового и Адмиралтейского проездов. Сектор обзора – от здания Штаб-гвардейского корпуса до арки Главного

16

elib.pstu.ru

штаба. Точка выбрана как позиция максимального панорамного раскрытия на Дворцовую площадь в исследуемом секторе обзора (см. рис. 2.5).

Здание ОЦ «Охта-центр»

Рис. 2.4. Вид 1. Петровская набережная у Троицкого моста

Рис. 2.5. Вид 10. Дворцовая площадь

Вид 12. На площади Растрелли из сквера на углу Шпалерной улицы и улицы Пролетарской Диктатуры. Сектор обзора – от Смольного собора до центрального портика здания Смольного института. Точка выбрана как оптимальная позиция для восприятия панорамы городского пространства, включающей в себя ансамбль Смольного собора и новую высотную доминанту (см. рис. 2.6).

Здание ОЦ «Охта-центр»

Рис. 2.6. Вид 12. Площадь Растрелли

17

elib.pstu.ru

Вид 13. На Свердловской набережной с видовой площадки дачи Безбородко. Сектор обзора – от дома № 62 по Свердловской набережной до Смольного собора. Точка выбрана как характерная для восприятия панорамы акватории Невы с правого берега, включающей в себя новую доминанту и ансамбль Смольного собора (см. рис. 2.7).

Здание ОЦ «Охта-центр»

Рис. 2.7. Вид 13. Свердловская набережная от дачи Безбородко

Вид 15. Со Старо-Никольского моста через Крюков канал. Сектор обзора – створ улицы Садовой от сквера вдоль канала Грибоедова до фасада здания Никольских рядов по набережной Крюкова канала. Точка выбрана как характерная для участка Садовой улицы от Вознесенского проспекта до площади Тургенева, в створе которого возможно восприятие нового объекта (см. рис. 2.8).

Рис. 2.8. Вид 15. Улица Садовая

Вид 16. С пересечения набережной Мойки с набережной Лебяжьей канавки у первого Садового моста. Сектор обзора – от зеленого массива Летнего сада до здания Михайловского замка. Точка выбрана как возможная позиция

18

elib.pstu.ru

для визуального восприятия объекта с открытого пространства Марсова поля

(см. рис. 2.9).

Здание ОЦ «Охта-центр»

Рис. 2.9. Вид 16. Набережная реки Мойки у Летнего сада

Вид 17. С улицы Пестеля от дома № 14. Сектор обзора – от дома № 14 до дома № 25 по улице Пестеля. Точка выбрана для определения возможности восприятия нового объекта в створе улицы за зданием Спасо-Преображенского собора (см. рис. 2.10).

Здание ОЦ «Охта-центр»

Рис. 2.10. Вид 17. Улица Пестеля

Вид 18. С набережной реки Мойки от ограды Летнего сада у начала Пантелеймоновского моста. Сектор обзора – от дома № 2 по улице Пестеля до дома № 14 по набережной реки Фонтанки. Точка выбрана для определения возможности вос-

19

elib.pstu.ru

приятия объекта выше дома № 11, завершающего перспективу улицы Пестеля на участке от набережной реки Фонтанки до Соляного переулка (см. рис. 2.11).

Рис. 2.11. Вид 18. Улица Пестеля от Летнего сада

Вид 19. С улицы Фурштатской от дома № 58. Сектор обзора – от дома № 58 до дома № 49 по улице Фурштатской. Точка выбрана как возможная позиция визуального восприятия объекта в створе улицы выше зеленого массива Таврического сада (см. рис. 2.12).

Рис. 2.12. Вид 19. Улица Фурштатская, угол с улицей Потемкинской

20
