1– образец грунта;

2– эластичная оболочка;

3– пористые штампы;

4– камера;

5– поршень;

6– манометры для измерения порового давления; 7 – манометр для измерения бокового давления σ 2

191

192

Эластичная оболочка на цилиндрическом образце грунта передает боковое давление от внешней силы через образец на жидкость, заполняющую сосуд. Жидкость соединена с манометром, замеряющим давление,

гидростатически в ней распространяющееся. Замеры показывают, что всякому приращению вертикального давления dP соответствует приращение горизонтального давления dq,

dq = ξ 0dP,

где ξ 0 – коэффициент бокового давления.

193

А – рыхлый грунт В – плотный грунт

195

Разрушение образцов в стабилометре в виде «скола»

196

Модуль общей деформации

где ∆σ 1 – приращение осевого давления; ∆ε z – приращение вертикальных

деформаций

197

Сопротивление грунтов сдвигу

σ1 − σ2 = sin φ σ1 + σ2

τпред ≤ σ tgφ

198

ПОЛЕВЫЕ МЕТОДЫ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ГРУНТА

199

МОДУЛЬ ДЕФОРМАЦИИ

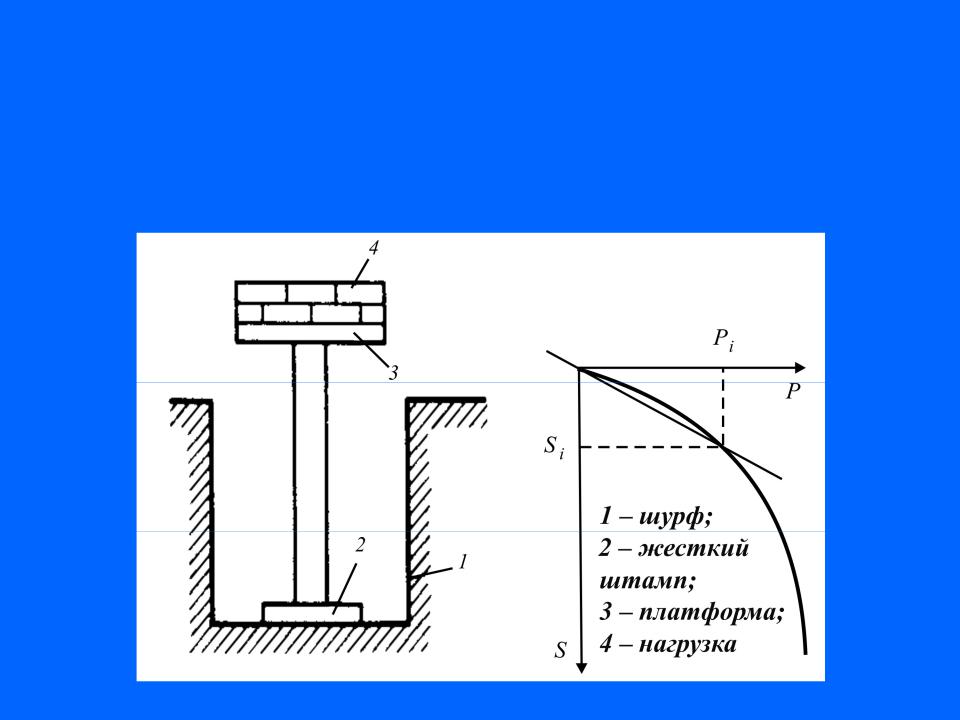

Определение модуля деформации возможно: 1) по данным испытания грунта статической нагрузкой в шурфе или скважине (F ≥ 5000 см2).
