12. Рекомендации по деталировке водопроводной сети

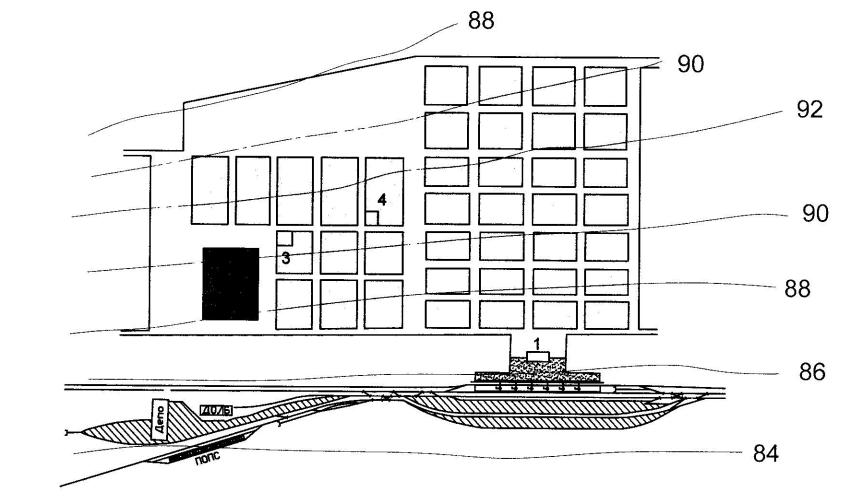

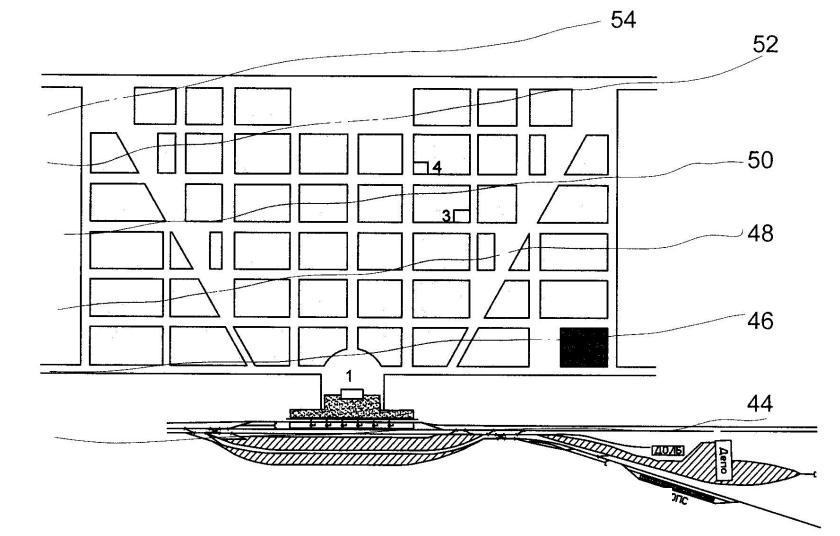

Деталировка сети представляет собой схему (прил. М), на которой условными обозначениями показаны трубы, их длина и диаметр, а также фасонные части, выпуски, вантузы, предохранительные клапаны, пожарные гидранты и прочее оборудование. При выполнении деталировки сети руководствуются следующими соображениями.

1. Вся водопроводная сеть должна быть разделена задвижками на ремонтные участки, включающие не более пяти пожарных гидрантов. В пределах ремонтного участка трубопроводы должны иметь уклон одного знака и величину не менее 0,001 (при плоском рельефе – 0,0005).

2. Расстояние между пожарными гидрантами определяется расчетом в зависимости от их радиусов действия. Наибольший диаметр выпускаемых промышленностью пожарных подставок 300 мм. При больших диаметрах труб сети пожарные гидранты устанавливаются на ответвлениях или сопроводительных линиях.

3.Крупные потребители воды должны быть подключены не менее чем к двум ремонтным участкам сети.

4.В повышенных (переломных) точках сети предусматриваются вантузы, в пониженных – выпуски. При диаметре труб 250 мм и более вода из ремонтного участка выпускается в специальный «мокрый» колодец. Диаметры выпуска и устройство для впуска воздуха должны обеспечивать опорожнение ремонтного участка не более чем за 2 ч.

Характеристика водопроводных труб и размеры типовых колодцев представлены в табл. 9 и 10.

При выполнении деталировки сети рекомендуется использовать прил. Н и П.

				Таблица 9
Характеристики водопроводных труб

Вид труб	Диаметр,	Давление,	Длина, м	Тип соединения
	мм	МПа
Пластмассовые	10–600	1,0	2–7	Сварное, клеевое,
Пластмассовые	10–600	1,0	2–7	раструбное
				раструбное
Асбестоцементные	100–500	0,6–1,2	3–4	Муфтовое
				21

				Окончание табл. 9

Вид труб	Диаметр,	Давление,	Длина, м	Тип соединения
	мм	МПа
Чугунные	50–1 200	1,0	2–7	Раструбное,
Чугунные	50–1 200	1,0	2–7	фланцевое
				фланцевое
Стальные	6–1 400	3,5	5–24	Сварное, фланце-
Стальные	6–1 400	3,5	5–24	вое
				вое
Железобетонные	500–1 500	0,6–1,5	3–5	Раструбное
				Таблица 10
	Водопроводные колодцы

Тип колодца			Размер в плане, м
Сборные железобетонные круглые в плане			1,25; 1,50; 2,00; 2,50
Прямоугольные железобетонные или кир-			2 1,5; 2 2; 2 2,5; 2 3;
пичные				3 3

Более подробные рекомендации по конструированию сети и сооружений на ней можно найти в специальной литературе [1, 3–5, 8, 9].

Библиографический список

1.СП 31.1330.2010. Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02–84*. М.: Союзводоканалпроект, 2011.

2.СП 30.1330.2010. Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01–85*. М.: СантехНИИпроект, 2011.

3.Николадзе Г.И., Сомов М.А. Водоснабжение. М.: Стройиздат, 2006.

4.Тугай А.М., Терновцев В.Е. Водоснабжение. Курсовое проектирова-

ние. Киев: Высш. шк., 1980.

5.Белан А.Е., Хоружий П.Д. Проектирование и расчет устройств водоснабжения. Киев: Будивельник, 1981.

6.Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета

водопроводных труб. М.: Стройиздат, 2006.

7.Гидравлический расчет водопроводных сетей на электронновычислительной машине ЕС ЭВМ: Метод. указ. / Сост. Г.П. Бондаренко, Н.П. Новикова; НИИЖТ. Новосибирск, 1985.

8.Расчет водопроводных сетей / Н.Н. Абрамов, М.М. Поспелова, М.А. Сомов и др. М.: Стройиздат, 1983. 273 с.

9.Сомов М.А. Водопроводные системы и сооружения. М.: Стройиз-

дат, 1988. 398 с.

10.Водоснабжение и водоотведение на железнодорожном транспорте: Учеб. для студентов вузов ж.-д. транспорта / Под ред. В.С. Дикаревского. 2-е изд., перераб. М., 2009. 447 с.
