Насосы для систем водоснабжения и канализации учебный справочник
..pdf
Насос Д200-36
41
Габаритные и присоединительные размеры насоса Д200-36
Типоразмер |
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М агре- |
Масса, |
насоса |
|
|
|
|
|
|
|
кВт |
гата |
кг |
Д160-112 |
1670 |
800 |
500 |
440 |
835 |
560 |
А200L4 У3. |
45 |
547 |
260 |
|
Т2 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса Д200-36а
Типоразмер |
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М агре- |
Масса, |
насоса |
|
|
|
|
|
|
|
кВт |
гата |
кг |
Д160-112 |
1515 |
800 |
500 |
440 |
830 |
560 |
АИР180М4 |
30 |
557 |
190 |
|
У3. Т2 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса Д200-36б
Типоразмер |
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М агре- |
Масса, |
насоса |
|
|
|
|
|
|
|
кВт |
гата |
кг |
Д160-112 |
1480 |
800 |
500 |
440 |
830 |
560 |
А180S4 У3. |
22 |
525 |
157 |
|
Т2 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
42
Насос Д320-50
43
Габаритные и присоединительные размеры насоса Д320-50
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1770 |
970 |
530 |
470 |
955 |
610 |
А250S4 У3. |
75 |
920 |
450 |
|
Т2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса Д320-50а
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1710 |
970 |
530 |
470 |
890 |
600 |
А225М4 |
55 |
785 |
325 |
|
У3. T2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса Д320-50б
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1675 |
970 |
530 |
470 |
920 |
620 |
А200L4 У3. |
45 |
735 |
260 |
|
T2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
44

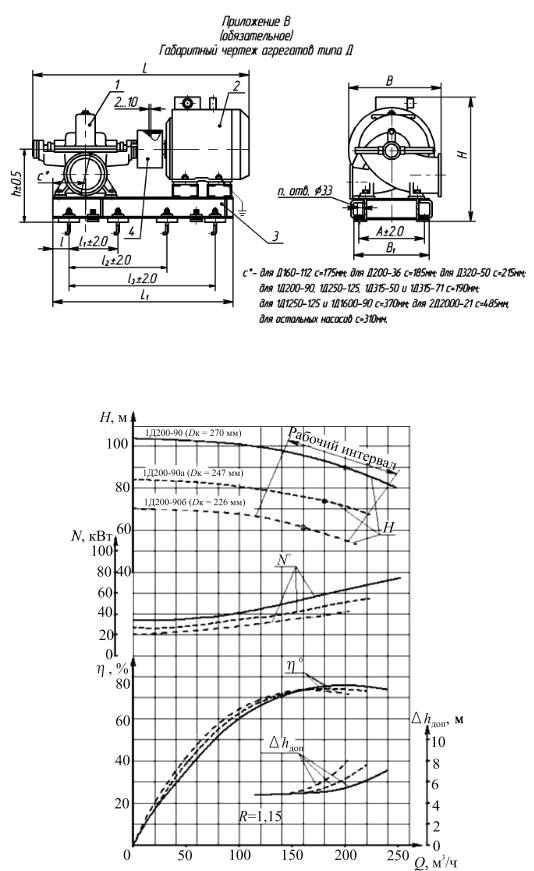

Насос 1Д200-90
45
Габаритные и присоединительные размеры насоса 1Д200-90
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1740 |
545 |
460 |
400 |
840 |
460 |
5АM250M2 |
90 |
770 |
505 |
|
У3. T2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса 1Д200-90а
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1710 |
545 |
460 |
400 |
840 |
460 |
5АM250S2 |
75 |
740 |
475 |
|
У3. T2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса 1Д200-90б
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1610 |
530 |
460 |
380 |
790 |
480 |
5А225М2 |
55 |
605 |
340 |
|
У3. Т2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
46
Насос 1Д250-125
47
Габаритные и присоединительные размеры насоса 1Д250-125
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
кВт |
агрегата |
кг |
||||||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
1932 |
895 |
630 |
510 |
985 |
535 |
5АМ315S2У3.Т2 |
160 |
1287 |
970 |
Габаритные и присоединительные размеры насоса Д320-50а
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
кВт |
агрегата |
кг |
||||||||
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
1852 |
620 |
520 |
450 |
880 |
500 |
5АМ280М2У3. |
132 |
1080 |
770 |
|
T2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
48
Насос 1Д315-50
49
Габаритные и присоединительные размеры насоса 1Д315-50
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1707 |
600 |
470 |
400 |
890 |
510 |
5АМ250S2 |
75 |
788 |
475 |
|
У3. Т2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса 1Д315-50а
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1607 |
600 |
440 |
370 |
805 |
495 |
5А225М2 У3 |
55 |
650 |
340 |
|
.Т2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Габаритные и присоединительные размеры насоса 1Д315-50б
L |
B |
B1 |
A |
H |
h |
Двигатель |
Мощность, |
М |
Масса, |
|
|
|
|
|
|
|
|
кВт |
агрегата |
кг |
|
1553 |
600 |
360 |
300 |
785 |
500 |
5А200L2 У3. |
45 |
554 |
255 |
|
Т2 |
||||||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
50
