Вариант 19
1.Укажите технологические свойства конструкционных материалов и дайте их определение.
2.Начертите диаграмму железо цементит и определите режим нормализации стали 60. Опишите структуру и свойства стали после нормализации.
3.Изобразите схему и опишите сущность процесса контактной шовной (роликовой) сварки. Начертите и опишите циклограмму процесса шовной сварки. Объясните, за счет чего металл ядра в месте контакта заготовки доводится до жидкопластичного состояния. Разработайте процесс сварки бензобака из стали
12Х18Н10Т (рис. 37). Производство массовое. Укажите подготовку заготовок под сварку. По толщине свариваемых заготовок выберите тип машины и укажите ее технические данные. Рассчитайте площадь контактной поверхности электрода (для случая отсутствия вращения ролика). По значениям j(А/мм2)
иР(мН/м2) определите сварочный ток и усилие, приложенное к роликам, время сварки изделия. Укажите возможные дефекты
ипричины их возникновения.
Рис. 37
4. Разработайте технологический процесс изготовления пес- чано-глинистой формы для получения отливки (деталь на рис. 38).
61
elib.pstu.ru
Рис. 38
Вариант 20
1.Дайте определение усталостной прочности материалов и опишите метод ее определения.
2.Начертите диаграмму железо цементит и определите режим закалки для стали У12. Опишите полученную структуру и свойства закаленной стали.
3.Приведите схемы обработки поверхностей 1, 2, 3 детали на рис. 39. Опишите операции. Укажите тип и материал режущего инструмента.
4.Изобразите схему и опишите сущность процесса контактной стыковой сварки сопротивлением. Начертите и опишите циклограмму процесса стыковой сварки сопротивлением. Объясните, почему в месте контакта заготовок выделяется наибольшая тепловая энергия. Разработайте процесс сварки стержней из стали
12Х18Н10Т (рис. 40). Производство крупносерийное. Укажите подготовку заготовок под сварку. По площади сечения заготовок выберите тип машины и укажите ее технические данные. По значе-
62
elib.pstu.ru
ниям j(А/мм2) и Р(мН/м2) определите ток и усилие осадки. Подсчитайте установочную длину и время сварки изделия. Укажите возможные дефекты и причины их возникновения.
Рис. 39
Рис. 40
63
elib.pstu.ru
ПРИЛОЖЕНИЕ 2
ГОСТЫ ДЛЯ СВАРКИ РАЗЛИЧНЫМИ СПОСОБАМИ
ГОСТ 5264 80. Ручная дуговая сварка
ГОСТ 5264 80 С17 – обозначение шва на чертеже.
ГОСТ 5264 80 номер ГОСТа и дата принятия. С17 подразумевает:
тип соединения стыковое;
форма подготовленных кромок со скосом кромок;
характер сварного шва односторонний;
– форма поперечного сечения:
толщина свариваемых деталей 3–60 мм;
конструктивные элементы подготавливаемых кромок:
ГОСТ 8713 79. Сварка под слоем флюса
ГОСТ 8713 79 С18 АФм – обозначение шва на чертеже.
ГОСТ 8713 79 номер ГОСТа и дата принятия.
64
elib.pstu.ru
С18 подразумевает:
тип соединения стыковое;
форма подготовленных кромок со скосом кромок;
характер сварного шва односторонний;
– форма поперечного сечения:
толщина свариваемых деталей 12–30 мм;
конструктивные элементы:
АФм способ сварки автоматическая на флюсомедной подкладке.
ГОСТ 14771 76. Сварка в защитном газе
ГОСТ 14771 76 С2 УП l/t – обозначение шва на чертеже.
ГОСТ 14771 76 номер ГОСТа и дата принятия. С2 подразумевает:
тип соединения стыковое;
форма подготовленных кромок без скоса кромок;
характер сварного шва односторонний;
65
elib.pstu.ru
– форма поперечного сечения:
толщина свариваемых деталей 0,8–6,0 мм.
конструктивные элементы подготовленных кромок:
УП способ сварки – в углекислом газе и его смеси с кислородом плавящимся электродом.
l/t шов прерывистый: l длина шва, t расстояние между швами.

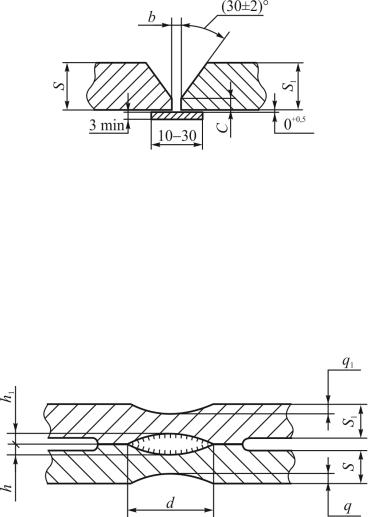

ГОСТ 14771 76 С19 ИП – обозначение шва на чертеже.
ГОСТ 14771 76 номер ГОСТа и дата принятия. С19 подразумевает:
тип соединения стыковое;
форма подготовленных кромок со скосом кромок;
характер сварного шва односторонний на остающейся подкладке;
– форма поперечного сечения:
66
elib.pstu.ru
толщина свариваемых деталей 3–10 мм;
конструктивные элементы подготавливаемых кромок:
ИП способ сварки в инертных газах и их смесях с углекислым газом и кислородом плавящимся электродом.
ГОСТ 15878 79. Электрическая контактная сварка
ГОСТ 15878 79 Н3 Кт d/t – обозначение шва на чертеже.
ГОСТ 15878 79 номер ГОСТа и дата принятия. Н3 подразумевает:
тип соединения нахлесточное;
конструктивные элементы сварного соединения:
Кт контактная точечная сварка.
d/t d диаметр литого ядра точки, t расстояние между сварными точками.
67
elib.pstu.ru
ГОСТ 15878 79 Н7 Кр d – обозначение шва на чертеже.
Н7 предполагает:
тип соединения нахлесточное;
конструктивные элементы сварного соединения:
Кр контактная рельефная сварка. d диаметр литого ядра.
68
elib.pstu.ru
