МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Кафедра промышленной теплоэнергетики

ИССЛЕДОВАНИЕ РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОТЫ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторной работе по дисциплине «Источники и системы теплоснабжения» для специальности «Промышленная

теплоэнергетика» направления «Теплоэнергетика и теплотехника» по дисциплине «Теплоснабжение»

для специальности «Теплогазоснабжение и вентиляция» направления «Строительство»

Составители: В. А. Стерлигов, Е. М. Крамченков, Т.Г.Мануковская

Кадры для региона.

Кафедра «Промышленная теплоэнергетика»

Липецк Липецкий государственный технический университет

2013

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Кафедра промышленной теплоэнергетики

ИССЛЕДОВАНИЕ РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОТЫ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторной работе по дисциплине «Источники и системы теплоснабжения» для специальности «Промышленная

теплоэнергетика» направления «Теплоэнергетика и теплотехника» по дисциплине «Теплоснабжение»

для специальности «Теплогазоснабжение и вентиляция» направления «Строительство»

Составители: В. А. Стерлигов, Е. М. Крамченков, Т.Г.Мануковская,

Липецк Липецкий государственный технический университет

2013

3

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ЛИПЕЦКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Кафедра промышленной теплоэнергетики

ИССЛЕДОВАНИЕ РЕГУЛИРОВАНИЯ ОТПУСКА ТЕПЛОТЫ В СИСТЕМАХ ТЕПЛОСНАБЖЕНИЯ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к лабораторной работе по дисциплине «Источники и системы теплоснабжения» для специальности «Промышленная

теплоэнергетика» направления «Теплоэнергетика и теплотехника» по дисциплине «Теплоснабжение»

для специальности «Теплогазоснабжение и вентиляция» направления «Строительство»

Составители: В. А. Стерлигов, Е. М. Крамченков, Т.Г.Мануковская,

Липецк Липецкий государственный технический университет

2013

4

УДК 697 (07)

С797

Рецензент А. В. Севостьянов

Стерлигов, В.А.

С797 Исследование регулирования отпуска теплоты в системах теплоснабжения [Текст]: методические указания к выполнению лабораторной работы по учебным дисциплинам «Источники и системы теплоснабжения предприятий» и «Теплоснабжение» / сост. В.А. Стерлигов, Т.Г. Мануковская,

Е.М. Крамченков. – Липецк: Изд-во ЛГТУ, 2012. – 12 с.

Рассмотрено оборудование автоматизированного индивидуального теплового пункта и его назначение. Главное внимание уделено факторам, влияющим на отпуск теплоты в системы теплопотребления в условиях текущих температур наружного воздуха.

Методические указания предназначены для студентов физикотехнологического факультета специальности «Промышленная теплоэнергетика» направления «Теплоэнергетика и теплотехника» и инженерно-строительного факультета специальности «Теплогазоснабжение и вентиляция» направления «Строительство», изучающих дисциплины «Источники и системы теплоснабжения» и «Теплоснабжение».

Табл. 2. Ил. 3. Библиогр.: 4 назв.

© ФГБОУ ВПО «Липецкий

государственный технический университет», 2013

5

Цель работы: ознакомление с оборудованием и работой действующего индивидуального теплового пункта, изучение метода и практики регулирования отпуска теплоты в системе теплоснабжения для нужд отопления, вентиляции и горячего водоснабжения.

1.Общие правила техники безопасности

1.Перед началом работы получить инструктаж по охране труда и технике безопасности в действующем тепловом пункте.

2.Допуск студентов в действующий тепловой пункт осуществляется только в присутствии преподавателя и лица, ответственного за эксплуатацию теплового пункта.

3.Начинать экспериментальные измерения параметров теплоносителя следует только после разрешения ответственного за эксплуатацию теплового пункта технического лица или преподавателя кафедры.

4.Запрещается производить действия, не предусмотренные порядком проведения лабораторной работы.

5.В случае возникновения нештатной ситуации прекратить выполнение работы и немедленно поставить в известность преподавателя кафедры или ответственного за эксплуатацию теплового пункта технического лица и в срочном порядке организованно покинуть помещение теплового пункта.

6.Повторно проводить лабораторные измерения параметров теплоносителя и расходов теплоты возможно только после устранения нештатной ситуации можно с разрешения представителя службы эксплуатации.

7.После выполнения лабораторной работы следует организованно покинуть тепловой пункт и обработку экспериментальных данных проводить в учебной аудитории.

Техника безопасности при проведении лабораторной работы

Индивидуальный тепловой пункт является действующим, обслуживание его осуществляется техническим персоналом службы энергетики ЛГТУ. В связи с этим необходимо выполнять следующие требования:

6

1.Снимать показания измерительных приборов можно только с разрешения преподавателя после инструктажа и получения допуска к работе.

2.Во избежание ожогов запрещается прикасаться незащищенными руками

кнеизолированным поверхностям оборудования теплового пункта и трубопроводам тепловой сети.

3.Запрещается производить какие-либо изменения режима работы теплового пункта, в частности, изменения степени открытия запорной и регулирующей арматуры.

2. Схема и работа теплового пункта

Работа выполняется в действующем индивидуальном тепловом пункте, предназначенном для присоединения систем отопления, вентиляции и горячего водоснабжения учебного корпуса Липецкого государственного технического университета (рис.1).

Горячая сетевая вода с температурой 1 поступает на вход теплового пункта из тепловой сети от котельной по подающему трубопроводу, а охлажденная вода после отопительных приборов систем отопления, калориферов систем вентиляции и теплообменника системы горячего водоснабжения с температурой 2 возвращается из теплового пункта в обратный трубопровод тепловой сети.

В систему отопления подается смешанная вода с температурой 3 сдвоенным циркуляционным насосом (насосы работают попеременно). Она поступает в отопительные батареи, отдает теплоту воздуху помещений, после чего часть по обратному трубопроводу возвращается в тепловую сеть, а часть через перемычку поступает на смешение и снова отправляется в батареи. В тепловом пункте установлены манометры и термометры для измерения давления и температуры воды в подающей и обратной линиях тепловой сети, а также датчики расходов воды.

7

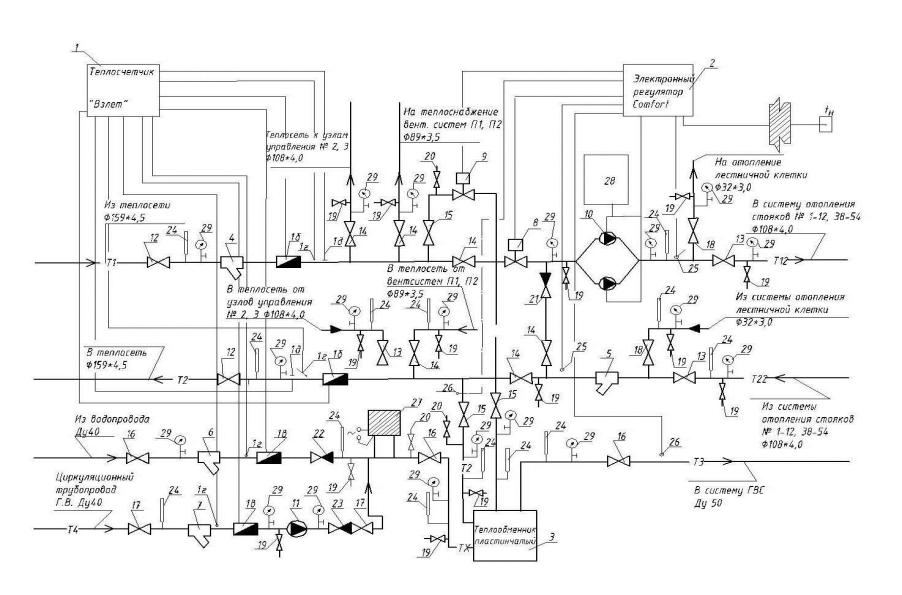

Рис.1. Схема теплового пункта:

5

1 – теплосчетчик «Влет»; 2 – электронный регулятор-контроллер Comfort; 3 – водоподогреватель-теплообменник пластинчатый; 1Б – датчик расхода теплоносителя на выходе из тепловой сети; 1В – датчик расходов воды в системе горячего водоснабжения; 1Г – датчик температуры; 1Д – датчик давления; tн – датчик температуры наружного воздуха; 4 - фильтр магнитный ФМФ 150; 5 -

фильтр магнитный ФМФ 100; 6,7 – фильтр магнитный ФМФ 40; 8 – клапан регулирующий с эл. приводом системы отопления; 9 - клапан регулирующий с эл. приводом системы горячего водоснабжения; 10 – насос циркуляционный сдвоенный системы отопления; 11 – насос циркуляционный системы горячего водоснабжения; 12 – кран запорный шаровой Ду 150; 13 – кран запорный шаровой Ду 100; 14 – кран запорный шаровой Ду 80; 15 – кран запорный шаровой Ду 65; 16 – кран запорный шаровой Ду 50; 17 – кран запорный шаровой Ду 40; 18, 19 – кран запорный шаровой Ду 25; 20 – кран запорный проходной Ду 15; 21 – клапан обратный Ду 80; 22 – клапан обратный Ду 50; 23 – клапан обратный Ду 40; 24 – термометр; 25, 26 – бобышка – поддатчик; 27 – установка для магнитной обработки воды; 28 – блок управления циркуляционным сдвоенным насосом системы отопления; 29 – манометр.

На вводе подающего трубопровода теплового пункта имеются ответвления: 1 - на подачу теплоносителя на нужды отопления и вентиляции второго крыла учебного корпуса №9 к узлам управления №2 и №3; 2 - для подачи теплоты нужды систем вентиляции П1 и П2 1-го крыла девятого корпуса; 3 - для подачи теплоты на нужды горячего водоснабжения в пластинчатый теплообменник.

Холодная вода поступает из водопровода по трубопроводу Ду 40, смешивается с горячей циркуляционной водой, проходит через установку магнитной обработки воды и поступает в пластинчатый рекуперативный теплообменный аппарат – водоподогреватель, в котором нагревается и идет на водоразбор. Омагничивание воды необходимо во избежание отложений на поверхности теплообменника. Греющий теплоноситель поступает из третьего

6

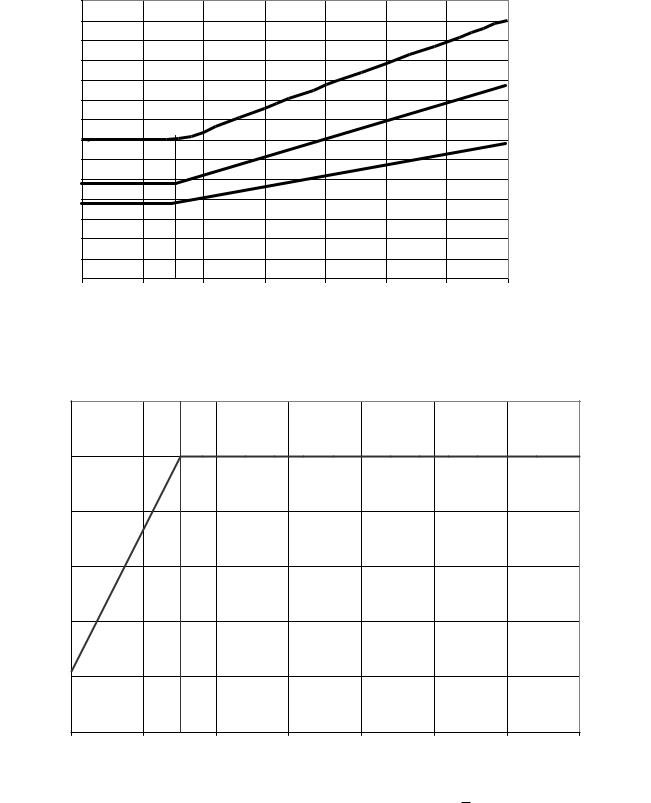

Рис. 3. График относительного расхода G .

7

3. Порядок проведения работы.

После изучения описания работы и подготовки журнала наблюдений (приложение) необходимо ознакомиться с оборудованием и работой теплового пункта. По показаниям манометров, термометров и расходомера убедиться в том, что режим отпуска теплоты в тепловом пункте является установившимся.

По показаниям термометров, установленных с наружной стороны здания, определить температуру наружного воздуха tн, а по показаниям термометров внутри помещений отапливаемого учебного корпуса №9 – определить внутреннюю температуру воздуха tв.

По показаниям термометров, установленных на трубопроводах теплового пункта, определить температуру сетевой воды в подающей линии тепловой сети

1, в системе отопления 3, в обратной линии тепловой сети 2.

По показаниям манометров определить давление воды в подающем трубопроводе р1 , в системе отопления р3, в обратном трубопроводе р2.

По показаниям теплосчетчика «Взлет» измерить расход сетевой воды в подающем трубопроводе G1 и в обратном трубопроводе. Так как система теплоснабжения закрытая, то по полученным измерениям корректируют расход G1 и принимают это значение для дальнейших расчетов.

Результаты измерений записать в журнал наблюдений (табл.1).

Вдругие дни в течение месяца, во время следующих лабораторных занятий, провести еще 4…6 аналогичных опыта с измерением всех указанных величин. При этом желательно проводить дополнительные опыты в такие дни, когда наружная температура tн существенно отличается от той, которая была в предыдущих опытах. Результаты полученных данных также занести в журнал наблюдений табл.1.

4.Обработка и анализ результатов

Вжурнале наблюдений отобразить теоретический температурный график центрального качественного регулирования, изображенный на рис. 2.

8
