ОПРЕДЕЛЕНИЕ СКОРОСТИ ЗВУКОВЫХ ВОЛН В ВОЗДУХЕ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
к лабораторной работе №2 по дисциплине «Акустическое зондирование
биоматериалов»
СЕРИКОВ В.И., ПОНОМАРЕВ А.С.
Липецк Липецкий государственный технический университет
2016
УДК 534.22 (07)
С 327
Рецензент канд. техн. наук, доц. кафедры физики и биомедицинской техники
Кащенко А.П.
Сериков, В. И.
С327 Определение скорости звуковых волн в воздухе [Текст]: метод. указ. к
лабораторной работе №2 по дисциплине «Акустическое зондирование биоматериалов». / В.И. Сериков, А.С. Пономарев. – Липецк: Изд-во ЛГТУ,
2016. – 14 с.
Влабораторной работе изучаются основы измерения длины звуковых волн резонансным методом и определения скорости звука в воздухе, что позволяет понять принципы работы акустического зондирования.
Методические указания предназначены для студентов 4-го курса направления
12.03.04 «Биотехнические системы и технологии» всех форм обучения.
Табл.: 1. Ил.: 3. Библиогр.: 4 назв.
© ФГБОУ ВО «Липецкий государственный технический университет», 2016.
ЛАБОРАТОРНАЯ РАБОТА №2
ОПРЕДЕЛЕНИЕ СКОРОСТИ ЗВУКОВЫХ ВОЛН В ВОЗДУХЕ
Цель работы: измерение длины звуковых волн резонансным методом, определение скорости звука в воздухе и термодинамического отношения теплоемкостей.
Приборы и принадлежности: звуковой генератор типа ГЗ-34, прибор ФП-
42Ф, вольтметр В7-50/2.
ТЕХНИКА БЕЗОПАСНОСТИ
Перед началом работы необходимо:
-подготовить рабочее место, измерительные приборы, необходимые для проведения лабораторной работы;
-проверить исправность электроприборов на отсутствие механических повреждений на выключателях, вилках и токоведущих проводах; при наличии таких повреждений к работе не приступать;
-проверить положение всех автоматов, выключателей питания и поставить их в положение «отключено».
Приступать к выполнению лабораторной работы студент должен только после разрешения преподавателя или лаборанта.
Во время работы запрещается:
-включать схемы без проверки их преподавателем или лаборантом;
-дотрагиваться руками до зажимов и токоведущих частей, находящихся под напряжением в процессе работы;
При обнаружении повреждения изоляции проводов, неисправности штепселей, розеток следует отключить силовой щит и сообщить об этом своему непосредственному руководителю. Самостоятельный ремонт
оборудования ЗАПРЕЩАЕТСЯ!
3
КРАТКАЯ ТЕОРИЯ
Скорость звуковой волны, распространяющейся в трубе, зависит от давления воздуха и его плотности и определяется соотношением
|
|
Р |
|
, |
(1) |
|
|
||||||
|
|
|
|
|
где υ – скорость звука в среде, м/с; P –давление воздуха, Па; ρ – плотность воздуха, кг/м3; γ – показатель адиабаты Пуассона, уравнение которой может быть записано в виде:
|
|
Р |
|
|
const . |
(2) |
|||
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
||
Кроме того, известно, что величина γ |
связана |
с теплоемкостями газа |
|||||||
(воздуха) Cр и Cv соотношением: |
|
|
|
|
|
|
|
|
|
|
|
С |
р |
|
i 2 |
, |
(3) |
||
|
|
|
|
|
|
||||
|
Сv |
i |
|||||||
|
|
|
|
|
где i – число степеней свободы молекул газа.
Соотношения (1) и (3) позволяют определить теоретическое значение скорости звука в газе. Рассчитав это значение, его можно сравнить с
экспериментально получаемым значением, рассчитанное по формуле: |
|
υ = λν, |
(4) |
где λ – длина волны, определяемая с помощью шкалы, укрепленной на приборе,
м; ν – частота колебаний, задаваемых звуковым генератором.
В данной работе необходимо учитывать следующую особенность:
цилиндрическая полость трубы ограниченная плоскостями или плоскостью поршня и плоскостью заглушки, в которых установлены источник и приемник звука, то есть телефон и микрофон являются резонатором для звуковых волн.
При возбуждении звука в трубе, в полости устанавливается стоячая звуковая
4
волна. Амплитуда колебаний в плоскости микрофона для определенной частоты зависит от положения микрофона. В том случае, когда микрофон оказывается в пучности стоячей волны, амплитуда принимаемых им звуковых колебаний наибольшая. Положение пучностей стоячей волны можно определить следующим образом: принимая положение телефона (источника звука) за начало отсчета, возбуждаемую им бегущую звуковую волну запишем в виде:
|
|
|
|
x |
|
|
|
Р1 |
Аcos 2 t |
|
|
, |
(5) |
||
|
|||||||
|
|
|
|
|
|
|
|
где А Рmax – максимальное |
отклонение |
давления в |
звуковой волне от |
равновесного значения, Па; x – координата некоторой точки полости,
отсчитанная от положения источника, м. Знак «минус» в аргументе косинуса показывает, что волна распространяется в направлении положительной полуоси
«Оx».
Если в точке x находится плоскость микрофона, то возникает отраженная волна
|
|
|
x |
|
|
|
Р2 |
Аcos 2 t |
|
|
, |
(6) |
|
|
||||||
|
|
|
|
|
|
бегущая в обратном направлении. Складывая отклонения возникающие в обоих волнах, получаем (по принципу суперпозиции):
|
|
x |
|
Р Р1 Р2 |
2Аcos 2 |
|
cos 2 t . |
|
|||
|
|
|
давления,
(7)
Выражение (7) представляет стоячую волну, амплитуда которой a
определяется значением координаты х:
Р а х cos 2 t , |
(8) |
||
|
x |
|
|
а х 2Аcos 2 |
|
. |
(9) |
|
|||
|
|
|
5
Из (9) видно, что величина модуля а максимальна в тех точках, где аргумент функции cos(2πνx/ν) является кратным числу π. С учётом (4) это условие можно записать в виде:
2 х |
т , где m = 0, 1, 2… |
(10) |
|
|
|||
|
|
Следовательно, колебания давления Р в стоячей волне максимальны в точках:
х т , где m = 0, 1, 2…, |
(11) |
т |
2 |
|
и микрофон будет регистрировать наибольшую величину сигнала в тех случаях,
когда расстояние между микрофоном и телефоном кратно целому числу полуволн. Соотношение (11) может измениться, если при отражении происходит сдвиг фазы отраженной волны (6), который в приведённых расчетах не учитывался. Однако при этом остаётся неизменным тот факт, что расстояние между ближайшими точками, в которых колебания давления максимальны (10), равны:
х |
. |
(12) |
|
2 |
|
Таким образом, расстояние между двумя ближайшими положениями микрофона, в которых амплитуда сигнала будет максимальной составляют половину волны для звука заданной частоты ν, что и позволяет производить измерения.
ПРИНЦИП ДЕЙСТВИЯ И НАСТРОЙКА ОБОРУДОВАНИЯ
Измерение длины звуковых волн в воздухе производится с помощью прибора ФП-42А. Этот прибор позволяет производить измерения длин волн в диапазоне от 400 до 2000 Гц с погрешностью примерно 5%. Прибор представляет собой трубу с внутренним диаметром 53 мм, внутри которой
перемещается поршень с укрепленным на нем микрофоном.
6
Поршень перемещается при вращении рукоятки механизма установленного на приборе, ход поршня составляет 750 мм. Перед открытым концом трубы располагается заглушка, в которой смонтирован источник звуковых колебаний (телефон). На телефон от звукового генератора подаётся переменный ток определённой частоты, что и приводит к возбуждению звуковых волн в трубе. Звуковые волны принимаются микрофоном, сигнал которого подается на вольтметр В7-50/2. Амплитуда зависит от условий опыта. Величина амплитуды, измеряемой вольтметром, определяется как величиной сигнала генератора, так и выбором диапазона вольтметра.
Для проведения измерений необходимо тщательно ознакомиться с порядком работы на каждом приборе. Кроме описанного выше прибора ФП-
42А в состав работы также входят: генератор звуковых колебаний (ЗГ) типа ГЗ34 и вольтметр В7-50/2 . Общая схема установки приведена на рис. 1.
милливольтметр

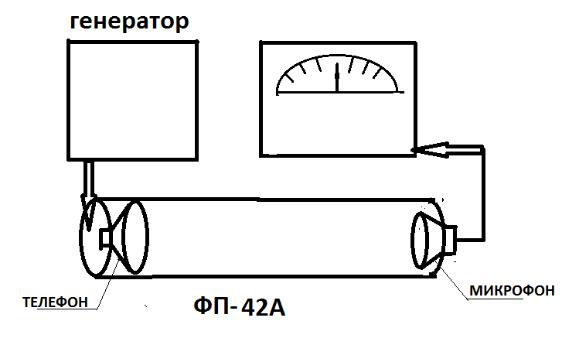

Рис. 1. Схема экспериментальной установки
Возбуждения звуковых колебаний требуемых частот в лабораторной работе происходит при помощи звукового генератора ГЗ-34, схема передней панели которого представлен на рис. 2.
7

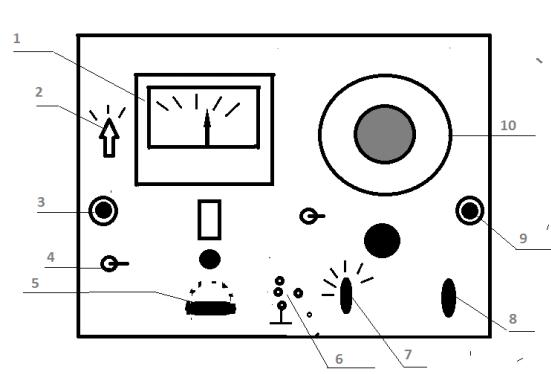

Рис. 2. Схема передней панели генератора ГЗ-44:
1 – вольтметр; 2 – переключатель диапазонов вольтметра; 3 – предохранитель; 4 – тумблер
«Сеть»; 5 – переключатель режимов выхода; 6 – выходные клеммы; 7 – переключатель диапазонов частотомера; 8 – регулятор частоты; 9 – регулятор выхода
Для выполнения работы необходимо специальным кабелем, имеющим на одном конце штыревой разъем, а на другом – однополюсные штекеры,
соединить клеммы выхода 6 с гнездом телефона в заглушке трубы. Затем,
проверив предварительно подключение питающего шнура, включить генератор тумблером «Сеть» 4 и проверить зажигание сигнальной лампочки. После этого необходимо дать генератору прогреться в течение некоторого времени.
Зажигание светового индикатора и последующие отклонения стрелки вольтметра свидетельствует о том, что генератор готов к работе.
В начале работы ручку регулятора выхода 9 рекомендуется поставить в крайнее правое положение. Остальные органы настройки генератора на верхней секции панели устанавливаются лаборантом или преподавателем, переключать их запрещается. При правильной настройке генератора телефон будет издавать непрерывный звук определенной частоты.
8

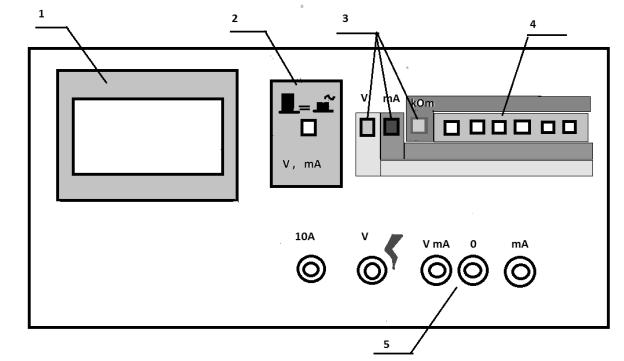

Рис.3. Схема передней панели вольтметра В7-50/2:
1 – цифровой индикатор; 2 – переключатель режимов постоянного и переменного тока; 3 –
переключатели типа измерений; 4 – переключатели диапазонов измерений
На нижней секции панели расположены три шкалы и три ручки управления. Для выполнения работы студентам необходимо использовать среднюю ручку регулировки частоты 7. Точность шкалы, показывающей значение установленной на генераторе частоты, студент устанавливает самостоятельно в зависимости от частотного интервала, в котором производятся измерения. На рис. 3 изображена схема передней панели вольтметра В7-50/2.
Кнопка включения вольтметра В7-50 в сеть находится на корпусе прибора и на рисунке не показана. Включив штекеры кабеля микрофона в клеммы «V», «0» и выбрав режим переменного тока кнопкой 2, тип измерений
«V» (Вольт) 3 и диапазон 200 mV кнопкой 4, необходимо включить прибор в сеть и убедиться в том, что показания цифрового индикатора зависят от выбора частоты генератора.
9
ИЗМЕРЕНИЯ И ОБРАБОТКА РЕЗУЛЬТАТОВ
1. Из формулы (1) определить соответствующие полученным скоростям значения показателя адиабаты γ. Давление равно атмосферному (Р ~
0,1 МПа), а плотность воздуха определяется по таблице для комнатной термодинамической температуры. Записать в стандартном виде.
2.Записать табличное значение скорости звука при данных условиях в стандартном виде.
3.Задать, вращая ручку «Установка частоты» на звуковом генераторе,
измерить прибором и занести в таблицу значение частоты звукового сигнала ν.
4.Затем, передвигая с помощью верньера на приборе ФП-42А
поршень с микрофоном, определить положения, в которых амплитуда сигнала максимальна. Наименьшее расстояние хmin принять в качестве половины длины волны λ/2 и занести в таблицу.
5.Произведя измерения на приборе ФП-42А, изменить значение частоты генератора и повторить весь цикл измерений требуемое количество раз. Измерения необходимо произвести для 3 – 5 частот, выбранных в широком интервале (500…1500 Гц).
6.В каждой серии измерений определить по формуле (12) и занести в таблицу значения минимальной длины волны λ.
7.Аналогично найти и занести в таблицу значения скоростей по формуле (4).
8.Определить среднюю скорость и погрешности скоростей для всей совокупности измерений.
9.Найти все необходимые значения и погрешности показателя адиабаты γ и занести в соответствующие ячейки таблицы.
10.Определить результаты по средним значениям и представить в стандартном виде:
υ= υср ± Δυср,
γ = γср ± Δγср.
