Технологический процесс работы крн−2,1

Резание стеблей осуществляется с помощью пластинчатых ножей, шарнирно закрепленных на попарно вращающихся со скоростью 65 м/с навстречу друг другу роторах. Ножи срезают траву по принципу бесподпорного среза, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом. Траектории движения ножей соседних роторов перекрываются, благодаря че­му обеспечивается качественный покос. Скошенная трава, ударившись о щи­ток полевого делителя, меняет траекторию движения, укладывается в прокос и освобождает место для прохождения колес трактора при последующем про­езде.

Подготовка КРН−2,1 к работе

Проверить правильность сборки машины, ее комплектность, надежность крепления всех узлов и механизмов.

Режущий аппарат должен находиться в горизонтальной плоскости и опираться на почву имеющимися у него башмаками. Это достигается путем изменения длины верхней тяги трактора и натяжением пружин механизма уравновешивания. При необходимости допускается наклон режущего аппара­та вперед по ходу движения, но не более чем на 3 градуса.

Отрегулировать давление башмаков болтами 4 и 7 (см.рис. 6.4). Давление внутреннего башмака на почву должно быть 0,27…0,7 кН, внешнего – 0,1…0,3 кН.

Регулирование конического зацепления редуктора режущего аппарата производится с помощью регулировочных прокладок или набором регулиро­вочных шайб. Зазор в зацеплении должен быть не менее 0,13 и не более 0,55 мм.

6.3. Устройство и подготовка к работе косилки кпс−5г Назначение косилки и ее техническая характеристика

Косилка-плющилка КПС−5Г предназначена для кошения сеяных трав с одновременным плющением стеблей скошенных растений и укладкой их на стерню в валок. Ее можно использовать также и без операции плющения.

Основные технические данные косилки-плющилки кпс−5г

Тип машины……………………………………………………..самоходный

Производительность, га/ч……………………………………………………5

Ширина захвата, м……………………………………………………………5

Средняя высота среза, мм……………………………………………….60-80

Рабочая скорость движения, км/ч……………………………………….. до 10

Тип режущего аппарата………………………………сегментно-пальцевой

Число ножей, шт.………………………………………………………………2

Ход ножа, мм…………………………………………………………………76,2

Плющильный аппарат …………………………................ребристые вальцы

Ширина валка, мм …………………………………………………1200-1800

Устройство машины

Машина (рис. 6.8) состоит из следующих агрегатов и узлов: самоходного шасси 1 с ходовой частью и моторной установкой, жатки 2 для скашивания трав, плющильного аппарата 4, валкообразующего устройства 3, механизмов привода рабочих органов, передней и задней тележек для перевозки жатки в транспортном положении.

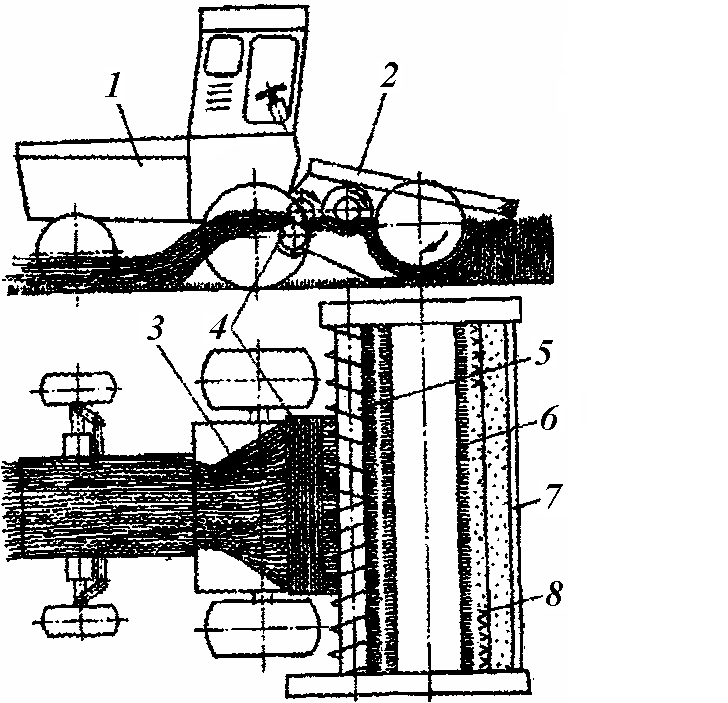

Рис. 6.8. Технологический процесс работы самоходной косилки-плющилки КПС-5Г:

1 − шасси; 2 − жатка; 3 − валко­образую­щее устройство; 4 − плющильный ап­парат; 5 − шнек; 6 − мотовило; 7 − заламывающий брус; 8 − режущий аппарат

Жатка (рис. 6.9) состоит из рамы 1, четырехлопастного грабельного мотови­ла 3, режущего аппарата 5, шнека 4 и механизмов передач. В транспортном по­ложении она устанавливается на транспортные тележки 14 и 19. В рабочем поло­жении жатка опирается на почву посредством четырех копирующих башмаков, транс­портные тележки снимаются.

Механизм подъема (рис. 6.10) служит для присоединения жатки к само­ходной части машины, подъема и опускания ее во время работы и регулирова­ния давления башмаков жатки на почву в зависимости от ее плотности, а также регулирования наклона режущего аппарата.

Жатка присоединяется к крючкам верхних рычагов 5 и нижних рычагов 10. Подъем и опускание жатки осуще­ствляется гидросистемой посредством цилиндров.

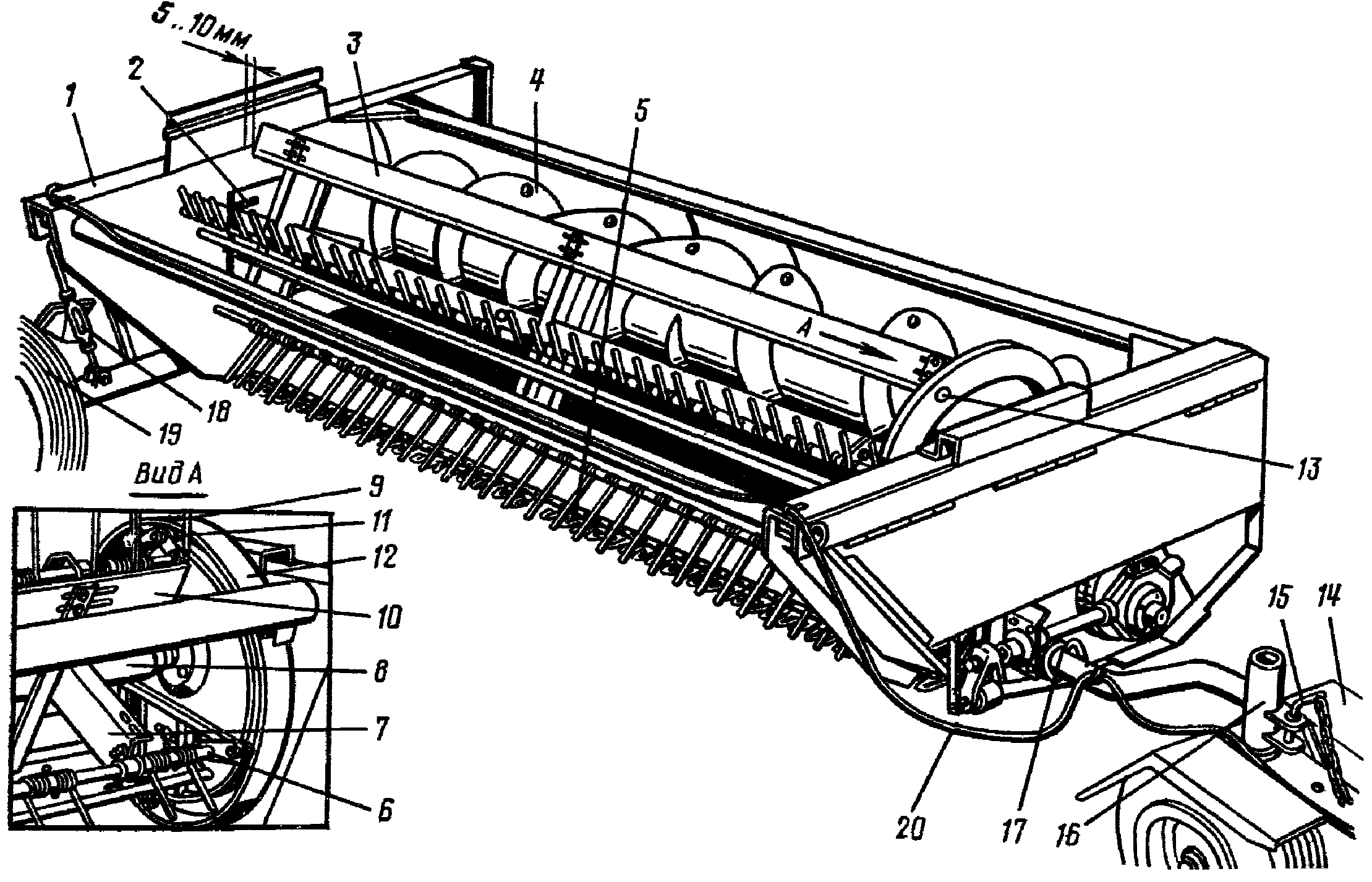

Рис. 6.9. Жатка КПС−5Г:

1−рама; 2−опора мотовила; 3−мотовило; 4−шнек; 5−режущий аппарат; 6−граблина; 7−держатель; 8−вал мотовила; 9−пружинный зуб; 10−планка мотовила; 11−ролик; 12−направляющая дорожка; 13−монтажное окно; 14−транспортная передняя тележка; 15−штырь; 16−поворотное устройство; 17−фиксатор; 18−стяжка; 19−транспортная задняя тележка; 20−жгут проводов

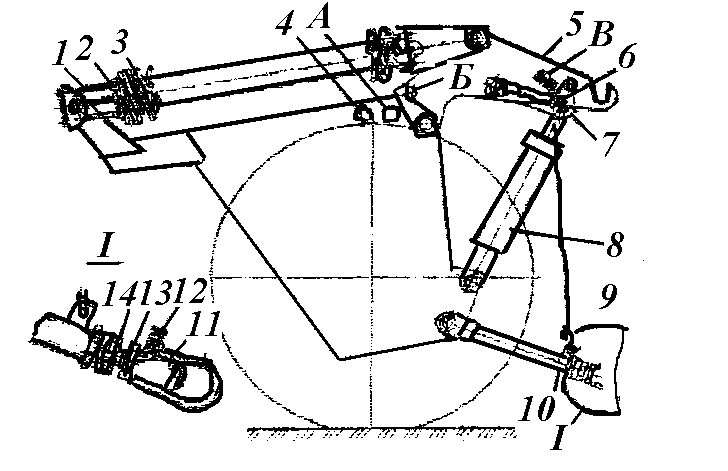

Рис. 6.10. Механизм подъема:

А, Б, В − отверстия под штыри; 1 − болт регулиро­вочный; 2−контргайка, 3−пружина; 4, 6−штыри; 5−рычаг свободного хода; 7−рычаг подъема; 8−гидроцилиндр; 9−соединитель­ная цепь; 10−нижний рычаг; 11−ушко нижнего рычага; 12−болт тормоза ушка; 13−резьбовой стержень; 14−контргайка стержня

При навеске жатки и при снятой жатке рычаги 5 должны быть соединены с рыча­гами 7 штырями 6. По­сле навески жатки и при работе штыри 6 необходи­мо вынуть и установить на хранение в отверстие "В". Разъединение рычагов 5 и 7 необходимо для отключения цилиндров и обеспечения копирования жаткой рельефа местности.

Режущий аппарат (рис. 6.11) − сегментно-пальцевой, нормального резания. Пальцевой брус имеет правую и левую части, на которых смонтированы стан­дартные косилочные стальные пальцы, прижимы и пластины трения.

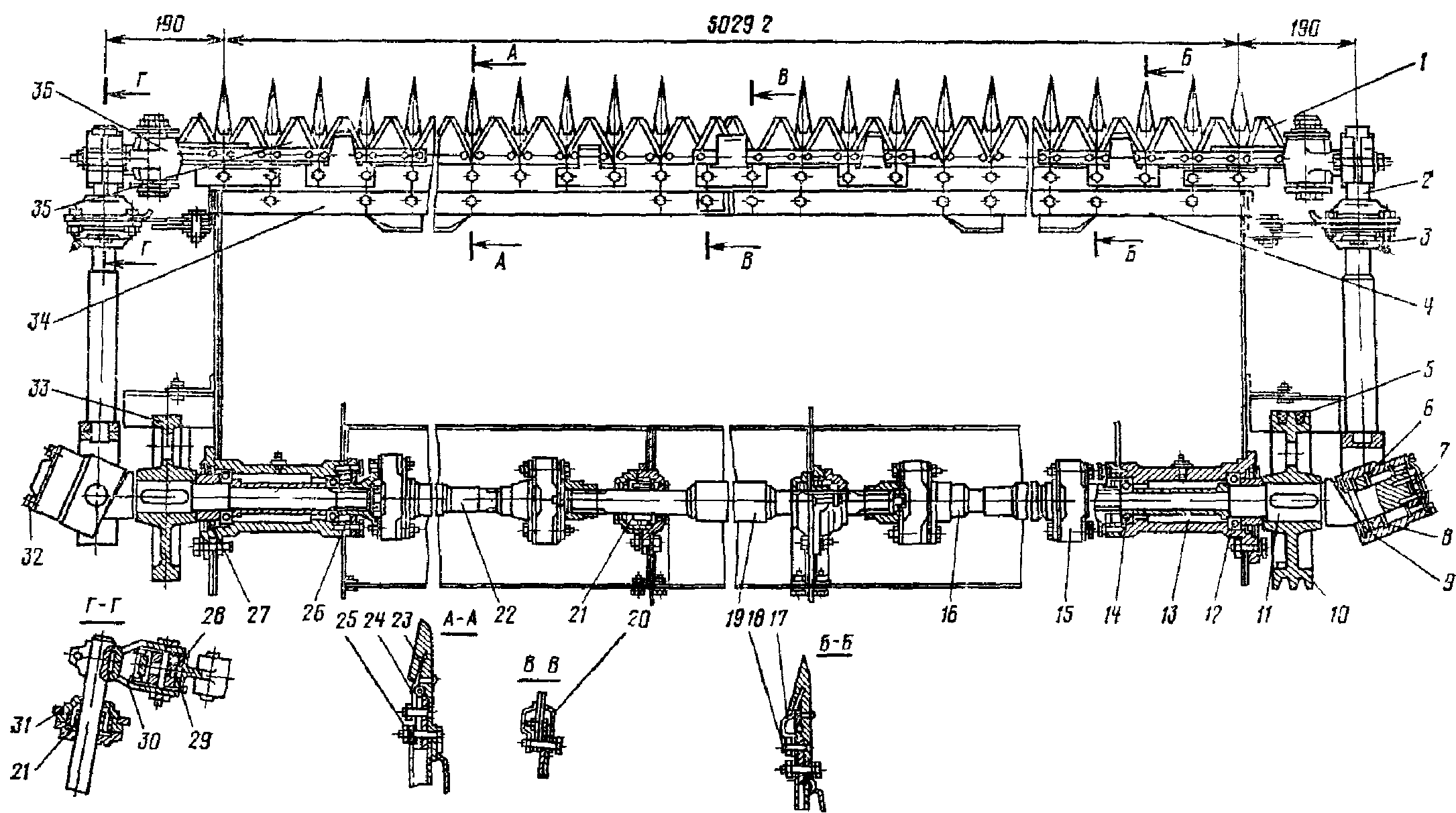

Рис. 6.11. Режущий аппарат жатки с приводом:

1 − правый нож; 2 − вал колебателя; 3 − промежуточная опора; 4 − пальцевой правый брус; 5 − ремень; 6 − подшипник; 7 − регулировочные прокладки; 8−шайба; 9 − корпус качалки; 10 − шкив; 11 − вал привода; 12, 14, 21, 29 − подшипники; 13 − корпус; 15 − упругий элемент муфты; 16 − полумуфта; 17 − прижим ножа; 18 − правая полоса; 19 − центральный вал; 20 − пластина; 22 − промежуточный вал; 23 − палец; 24 − прижим; 25 − левая полоса; 26, 27, 28, 31 − манжеты; 30 − вилка; 32 − крышка; 33 − маховик; 34 − пальцевой брус; 35 − левый нож; 36 − эксцентрик

Правая часть пальцевого бруса жестко прикреплена к раме жатки и установлена на 2 мм выше левой части, что дает возможность перекрытия правого и левого но­жей в средней части режущего аппарата. В месте перекрытия ножей три пальца не ставят.

Такое расположение ножей относительно средней пластины трения обес­печивает нормальное прилегание сегмен­тов к противорежущим пластинкам пальцев в средней зоне режущего аппарата, а также одного к другому в месте их перекрытия. Для качественного среза растений и предотвращения забивания режущего аппарата травой все сегменты имеют насеченные режущие кромки, причем на втором от свободного конца сегменте левого ножа правая режущая кромка сделана сверху, а левая – снизу. Правая режущая кромка ближе подходит к пятке сегмента, чем левая. Для нормальной работы режу­щего аппарата необходимо, чтобы сегменты ножа были острыми и расположе­ны в одной плоскости.

Режущий аппарат имеет пальцы 2 (рис. 6.12), ножи 4 и 5, прижимы 3, пластины трения 8 и регулировочные прокладки 9. Ножи косилки приводятся двумя механизмами качающейся шайбы (рис. 6.13), смонтированными на правой и левой боковинах рамы жатки.

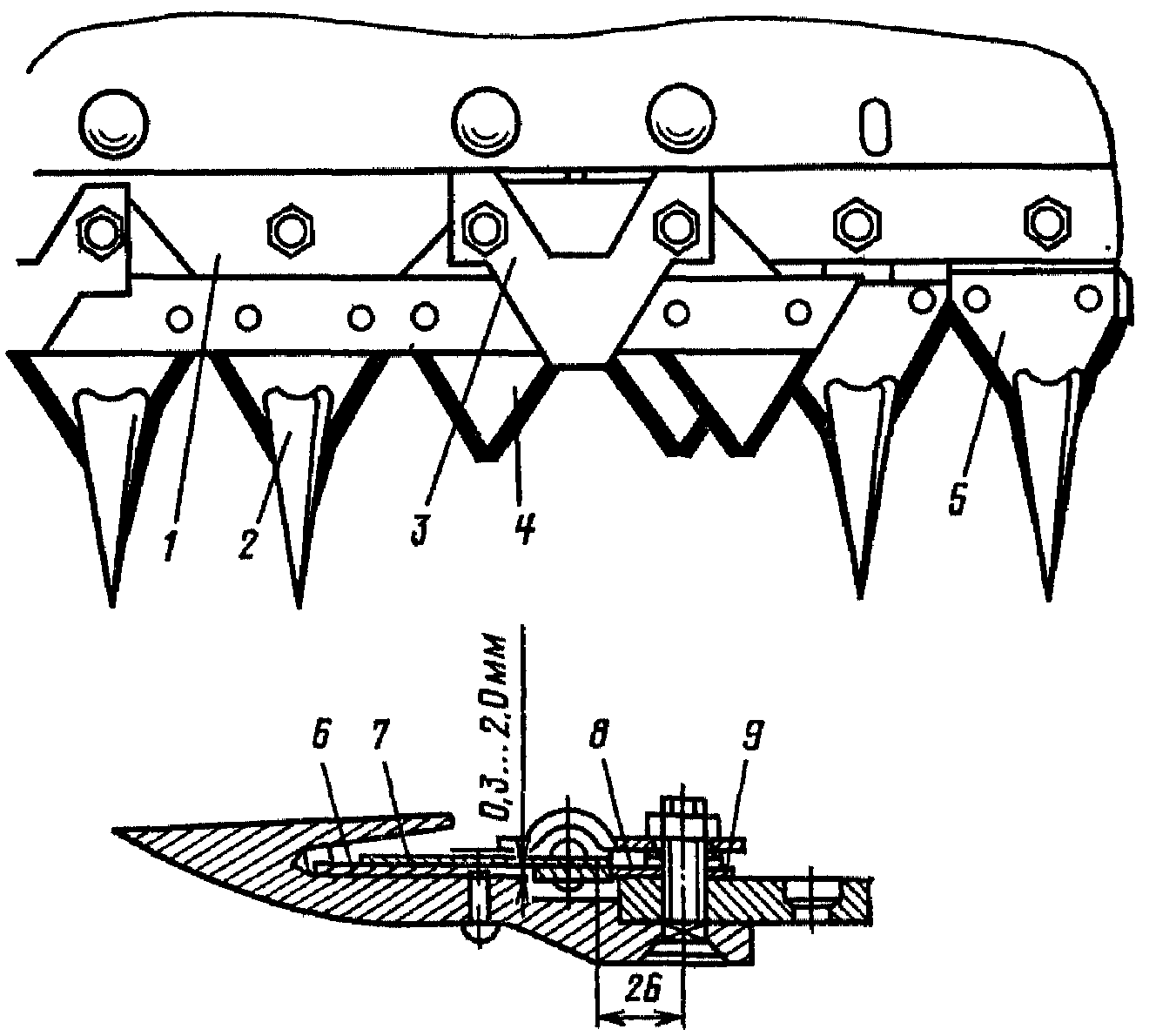

Рис. 6.12. Режущий аппарат жатки для уборки трав:

1 − пальцевой брус; 2 − палец; 3 − прижим; 4 − правый нож; 5 − левый нож; 6 − противорежущая пластина; 7 − сегмент; 8 − пластина трения; 9 − регули­ровочная прокладка

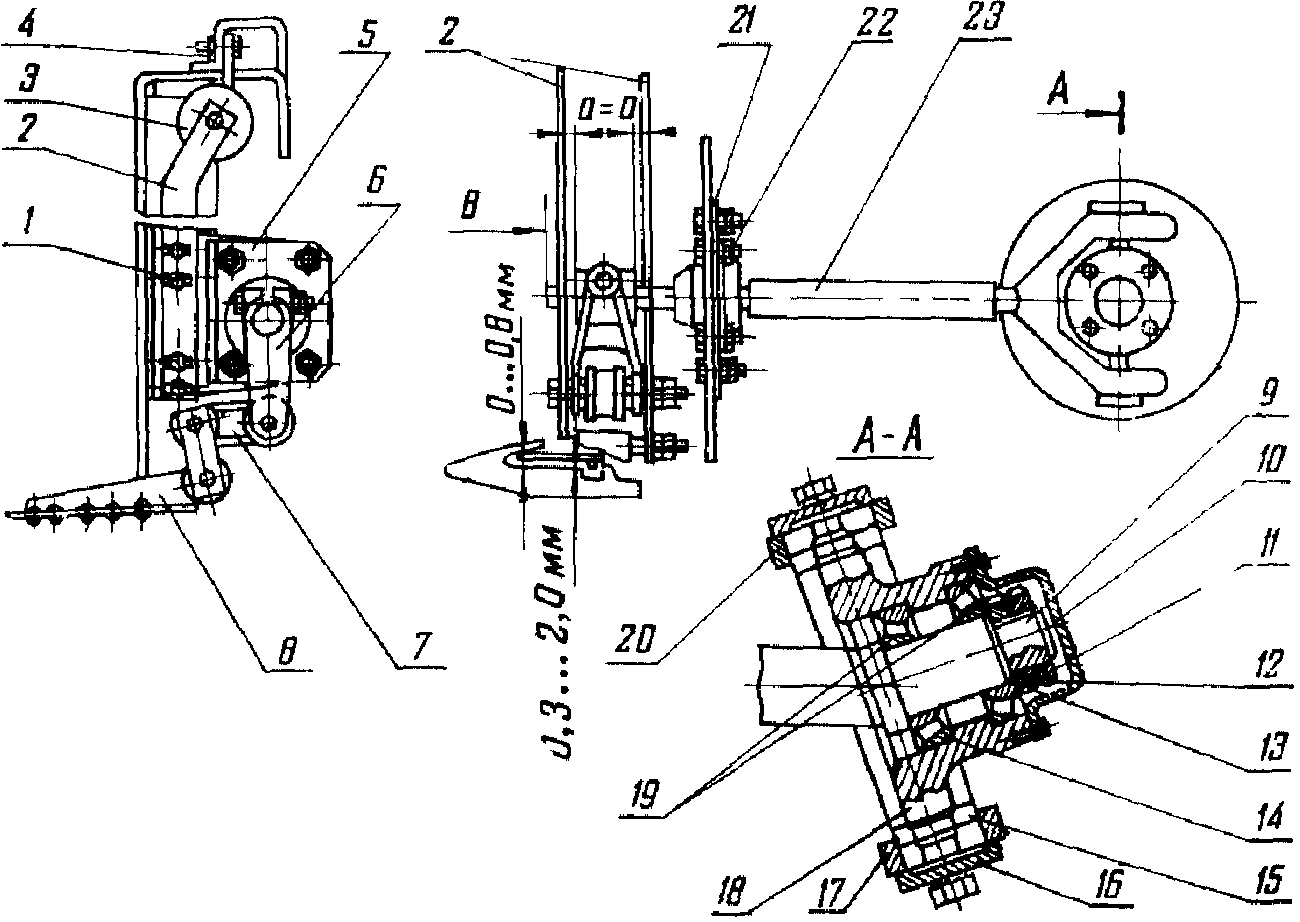

Рис. 6.13. Регулировка режущего аппарата и его привода:

1−болтовое соединение средней опоры; 2−подвеска; 3−опора верхняя; 4 − болто­вое крепление верхней опоры; 5−опора средняя: 6−вилка; 7−шатун; 8 − нож; 9 − вал кривошипный; 10, 16 − крышка; 11−шайба стопорная; 12, 13 − гайки; 14,15−прокладки регулировочные; 18−крестовина; 17, 19, 20 − подшипники качения; 21−крестовина; 22−болтовое крепление корпуса подшипника к кронштейну; 23−вал шайбы

Мотовило 3 (см. рис. 6.9) предназначено для наклона и подачи стеблей к ре­жущему аппарату, а также перемещения срезанной массы в рабочую зону шне­ка 4. Оно имеет четыре граблины 6 с пружинными зубьями 9 и металличе­скими планками 10, которые крепятся к держателям 7, приваренным к валу мотовила 8. Последний находится в опорах 2, расположенных на боковинах рамы жатки, соединенных между собой валом. На левой стороне каждой граблины установлен ролик 11, который пере­мещается по направляющей дорожке 12 и придает пружинным зубьям опреде­ленное положение, обеспечивающее подвод растений к режущему аппарату, удержание их в момент резания и подачу к шнеку.

Шнек 4 (см. рис. 6.9) является транспортирующим органом и предназначен для сужения подаваемого мотовилом потока скошенной массы в приемно-питающее устройство.

Шнек (рис. 6.14) смонтирован в опорах 2, которые крепятся к боковинам рамы жатки. На правой цапфе в шнеке закреплена звездочка 7 с фрикционной предохранительной муфтой, а на левой цапфе 5 − шкив 1 привода мотовила с кулачковой муфтой одностороннего действия, исключающей вращение мото­вила и его повреждение при обратном вращении шнека. Подающие лопатки в средней части шнека съемные.

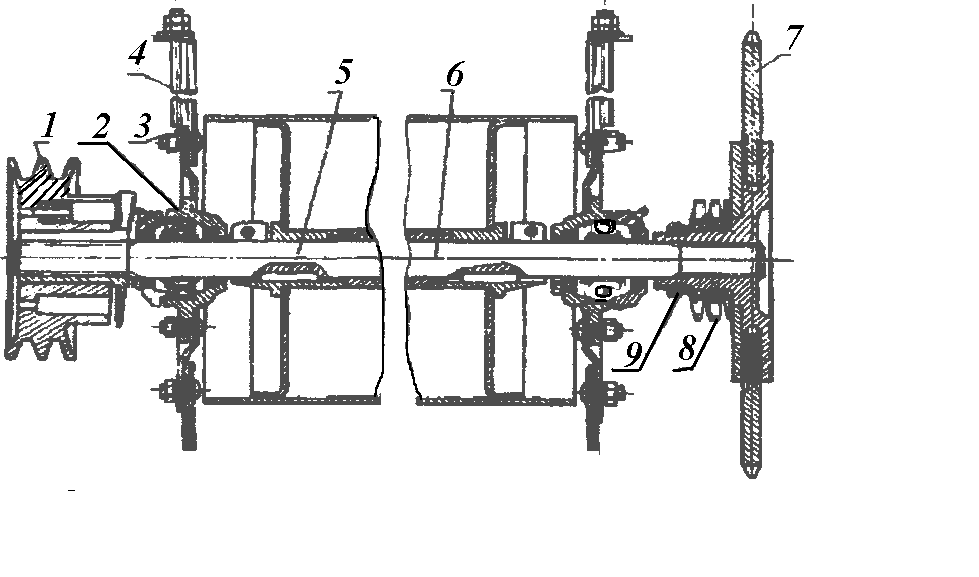

Рис. 6.14. Шнек жатки:

1−шкив с кулачковой муфтой; 2−опора; 3−болт с гайкой и шайбой; 4−установочный винт; 5−цапфа левая; 6−цапфа правая; 7−звездочка; 8−пружина; 9−гайка

Плющильный аппарат надламывает и расплющивает стебли скошен­ных растений для ускорения сушки трав, а также с целью обеспечения более равномерного просыхания как листьев, так и стеблей растений. Он состоит (см. рис. 6.8) из двух ребристых вальцов 4, установленных на сферических подшип­никах в правой и левой боковинах. Верхний валец закреплен шарнирно и под­жимается к нижнему вальцу пружинами, посредством которых регулируется сила его поджатия в зависимости от вида убираемой культуры и урожайности трав.

Валкообразующее устройство (рис. 6.15) представляет собой потолок 1 из листового проката и двух вертикально расположенных боковин 2. Оно образует валок необходимой ширины. Задний лист 3 валкообразующего устройства ограни­чивает дальность полета массы и помогает лучше формировать валок.

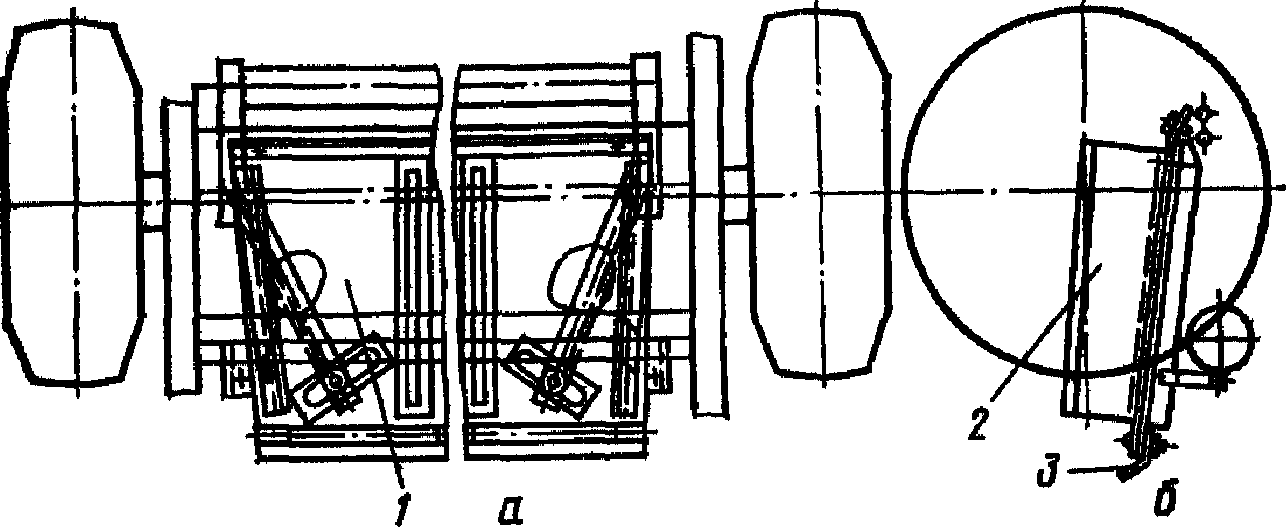

Рис. 6.15. Валкообразующее устройство:

1−потолок; 2−боковина; 3−лист задний; а − вид сверху; б − вид сбоку.
