Приложение
Рис.
1. График для расчета нагрева или
охлаждения средней поверхности пластины
Рис.2. График для расчета нагрева или охлаждения средней плоскости пластины

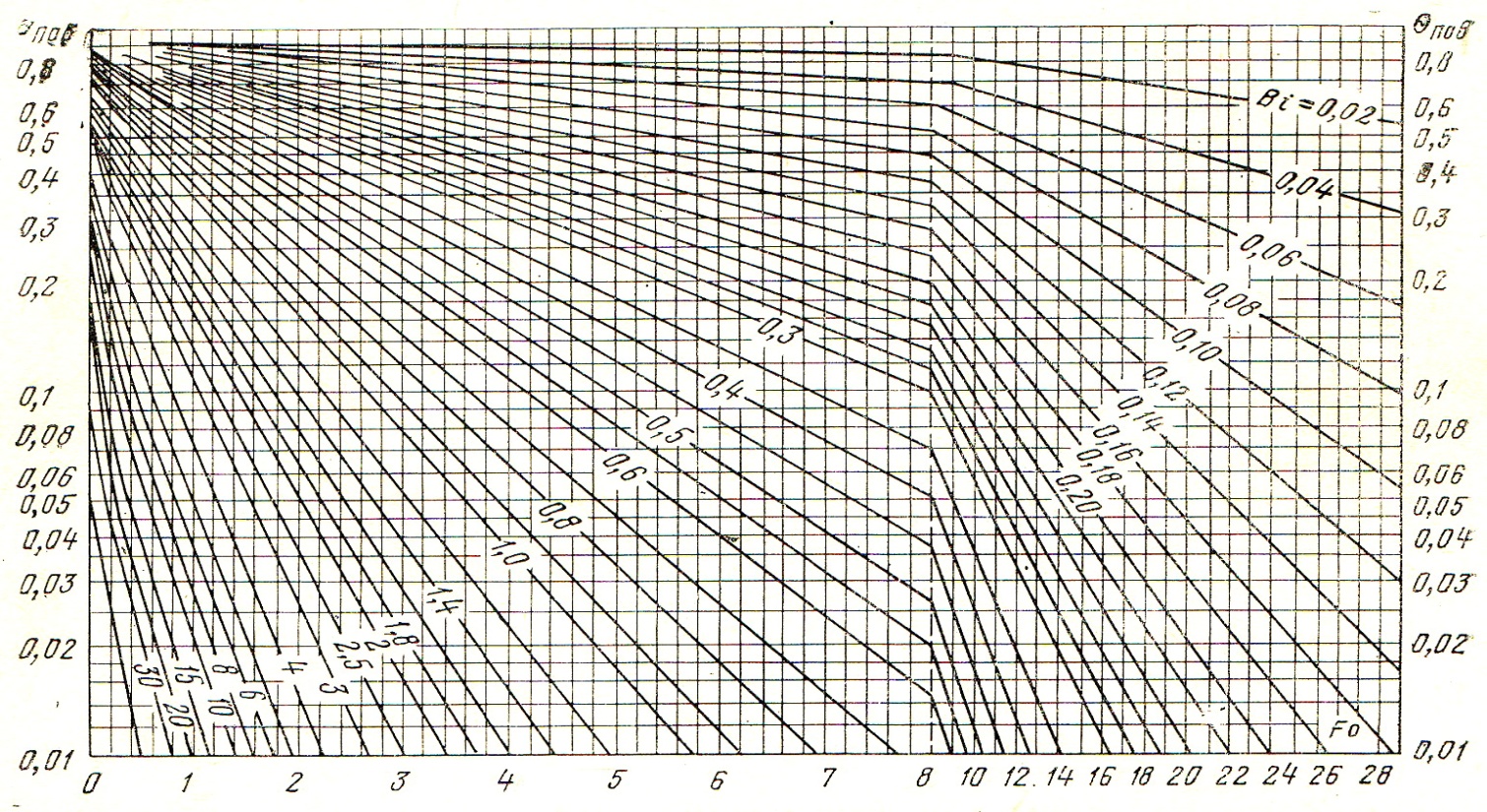

Рис.3.
График для расчета нагрева или охлаждения
поверхности цилиндра

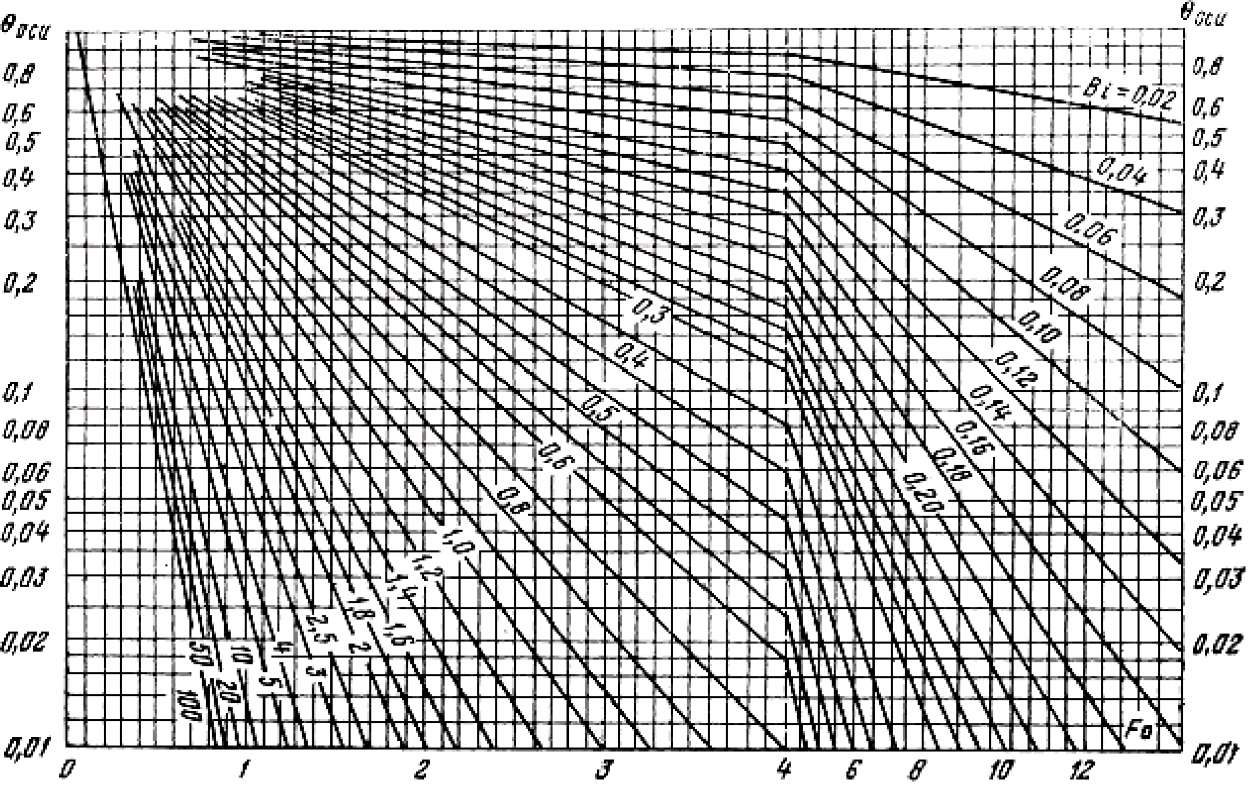

Рис.4. График для расчета нагрева или охлаждения оси цилиндра

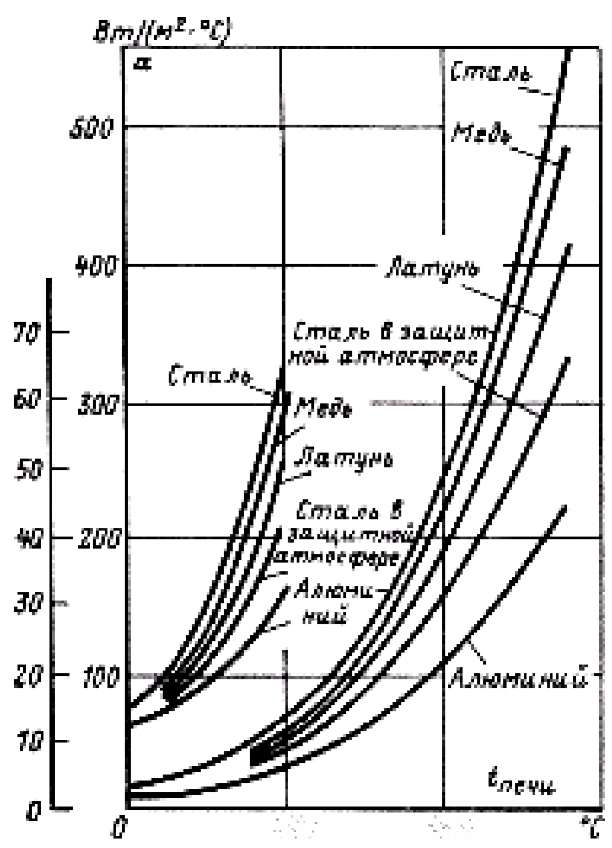

Рис.5. Зависимость среднего коэффициента теплопередачи в печи от ее температуры при нагреве от 0 °С
|
Y(Y) |
Y |
Y(Y) |
Y |
¥(Y) |
Y |
¥(Y) |
0,20 |
0,2000 |
0,50 |
0,5066 |
0,80 |
0,8864 |
0,990 |
1,713 |
0,22 |
0,2200 |
0,52 |
0,5277 |
0,82 |
0,9224 |
0,992 |
1,770 |
0,24 |
0,2402 |
0,54 |
0,5497 |
0,84 |
0,9599 |
0,994 |
1,842 |
0,26 |
0,2602 |
0,56 |
0,5718 |
0,86 |
1,0020 |
0,996 |
1,944 |
0,28 |
0,2803 |
0,58 |
0,5938 |
0,88 |
1,0389 |
0,998 |
2,117 |
0,30 |
0,3005 |
0,60 |
0,6166 |
0,90 |
1,1332 |
0,999 |
2,293 |
0,32 |
0,3207 |
0,62 |
0,6400 |
0,91 |
1,1659 |
0,9995 |
2,465 |
0,34 |
0,3409 |
0,64 |
0,6639 |
0,92 |
1,2046 |
- |
- |
0,36 |
0,3612 |
0,66 |
0,6882 |
0,93 |
1,2461 |
- |
- |
0,38 |
0,3816 |
0,68 |
0,7132 |
0,94 |
1,2463 |
- |
- |
0,40 |
0,4022 |
0,70 |
0,7389 |
0,95 |
1,2959 |
- |
- |
0,42 |
0,4226 |
0,72 |
0,7655 |
0,96 |
1,3563 |
- |
- |
0,44 |
0,4434 |
0,74 |
0,7936 |
0,97 |
1,431 |
- |
- |
0,46 |
0,4642 |
0,76 |
0,8229 |
0,98 |
1,537 |
- |
- |
0,48 |
0,4854 |
0,78 |
0,8558 |
0,985 |
1,612 |
- |
- |
Таблица1 Значения функции Y(Y)
Библиографический список
Металлургическая теплотехника: в 2 т. / под ред. В. А. Кривандина. - М.: Металлургия, 1986. - Т.1. - 271 с; Т.2. - 258 с.
Металлургическая теплотехника: в 2 т. / под ред. М. А. Глинкова. - М.: Металлургия, 1974. - Т.1. - 671 с; Т.2. - 650 с.
Кривандин, В. А. Металлургические печи / В. А. Кривандин, Б. А. Марков. - М.: Металлургия, 1977. - 463 с.
Минаев, А. Н. Литейные печи и сушила / А. Н. Минаев, Б .И. Шипилин. - М.: Машгиз, 1959.
Методические указания к практическим занятиям по дисциплине «Печи и сушила литейных цехов» / В. Н. Шаршин. - Владимир: ВлГУ, 2000. - 36 с.
Методические указания к лабораторным работам по дисциплине «Печи литейных цехов» / В. Н. Шаршин. - Владимир: ВлГУ, 2001. - 28 с.
Методические указания к курсовой работе по дисциплине «Печи литейных цехов» / В. Н. Шаршин. - Владимир: ВлГУ, 2002. - 20 с.
Свенчанский, А. Д. Электрические промышленные печи / А. Д. Свенчанский. - изд. 2-е, перераб. - М.: Энергия, 1975. - 384 с.
